| 产品类型 | 插拔式连接器组套 |
| 类型 | B24 |
| 位数 | 24 |
| 产品审核修订 | 06 |
| 过电压类别 | III |
| 污染等级 | 3 |
| 额定电压(III/3) | 500 V |
| 额定过电压 | 6 kV |
| 额定电流 | 16 A |
| 连接方式 | 直插式连接 |
| 连接系统 | 直插式连接 |
| 导线横截面 | 0.14 mm² ... 2.5 mm² (带冷压头) |

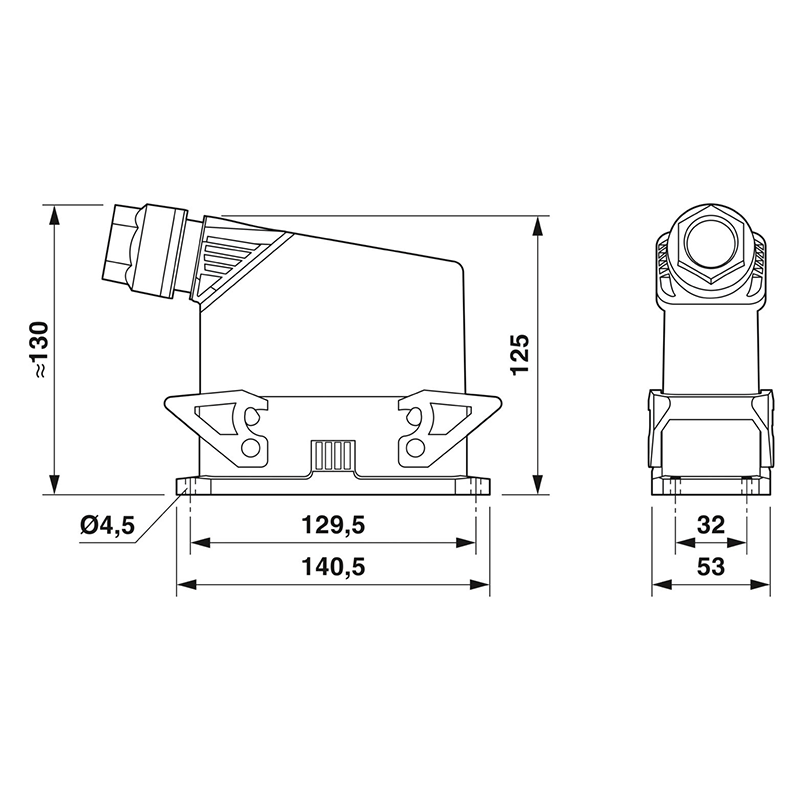

| 宽度 | 53 mm |
| 高度 | 130 mm |
| 长度 | 140.5 mm |
| 钻孔距离，水平 | 129.5 mm |
| 钻孔距离，垂直 | 32 mm |
| 阻燃等级，符合UL 94 | V0 |
| 密封材料 凹口密封圈 | NBR |
| 密封材料 平垫圈 | NBR |
| 外壳材料 | PA |
| 接触件材料 | 铜合金 |
| 材料接触表面 | Ag |
| 接触件载体材料 | PA |
| 锁扣材料 | PA |
| 螺钉连接类型 | 1x M32 |
| 锁紧类型 | 锁扣 |
| 插／拔周期 | ≥ 500 |
| 组装说明 | 也可使用CP-HC（1686478）防插错编码。 HC-B6../HC-B10..系 列适用2种防插错编码。 HC-B16../HC-B24..系列适用4种防插错编 码。 只能在无负载/电源断开的情况下对插拔式连接器进行插拔操作。 可用于刚性线缆和带冷压头的绞合线缆。 |
| 组装说明 | 也可使用CP-HC（1686478）防插错编码。 HC-B6../HC-B10..系 列适用2种防插错编码。 HC-B16../HC-B24..系列适用4种防插错编 码。 只能在无负载/电源断开的情况下对插拔式连接器进行插拔操作。 可用于刚性线缆和带冷压头的绞合线缆。 |
| 保护等级 | IP66 |
| 环境温度（运行） | -40 °C ... 100 °C |
| 壳体等级 (NEMA) | 12 (UL 50e) |
| 冲击强度 | IK09 |
| 外壳类型 | 壳体 |
| 系列 | HC-B |
| 连接图表 | 24+PE |
| 触点编码 | 1 - 24 |
| 出线口编号 | 1 |
| 螺钉连接类型 | 1x M32 |
| 保护盖 | 否 |
| 电缆出口 | 直头 |
| Pg螺钉连接 | 无 |
| 可连接导线横截面AWG | 26 ... 14 (带冷压头) |
| 紧固扭矩 | 0.5 Nm ... 1.7 Nm (用于面板安装底座的固定螺钉) |
| 剥线长度 | 8 mm ... 10 mm |
| 开口宽度 | 35 mm |
| 开口长度 | 113 mm |
| 电缆外径 | 11 mm ... 21 mm |
