• 通用型连接方式，可在全球范围内使用 • 最大接触力，升温较低 • 允许连接两条绞线 • 内置保护导轨，可防止插错弹性变形管下的导线 • 通过侧面的锁扣可以组合不同位数
| 类型 | 连接器可组合 |
| 额定横截面 | 2.5 mm² |
| 额定电流IN | 24 A |
| 额定电压 UN | 400 V |
| 额定电压(III/3) | 250 V |
| 额定电涌电压(III/3) | 4 kV |
| 额定电压(III/2) | 400 V |
| 额定电涌电压(III/2) | 4 kV |
| 额定电压 (II/2) | 630 V |
| 额定电涌电压(II/2) | 4 kV |
| 产品类型 | 印制电路板终端 |
| 产品系列 | MKDS 3 |
| 针距 | 5 mm |
| 位数 | 4 |
| 套件包括 | 2942962 EMG 12-LG/SET 2907884 EMG 90-LG/SET 2940058 EMG 75-LG/SET 2906283 EMG100-LG/SET 2940045 EMG 50-LG/SET 2940016 EMG 30-LG/SET 2940029 EMG 37-LG/SET 2943000 EMG 25-LG/SET 2942991 EMG 22-LG/SET |
| 产品线 | COMBICON Terminals M |
| 类型 | 连接器可组合 |
| 产品审核修订 | 05 |
| 安装类型 | 波峰焊 |
| 针脚排列 | 直线排列 |
| 规格 | IEC 60068-2-6:2007-12 |
| 频率 | 10 - 150 - 10 Hz |
| 扫描速率 | 1倍频程/分钟 |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| 每轴的测试周期 | 2.5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 温度上升要求测试 | 环境温度与固定式连接器的温升之和不应超过温度上限。 |
| 规格 | IEC 60947-7-4:2019-01 |
| 环境温度（运行） | -40 °C ... 105 °C (取决于电流承载能力/衰减曲线) |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 环境温度（组装） | -5 °C ... 100 °C |
| 相对湿度（存放/运输） | 30 % ... 70 % |
| 应用说明 | 为了安全的导线连接，请始终以规定的拧紧扭矩安装。尤其是在 使用两位或三位PCB端子时，各个触点的单个焊针无法对此进行 补偿。这就是在连接导线时必须对端子进行固定支撑的原因（单 |
| 连接量 | 4 |
| 行数 | 1 |
| 连接方式 | 带压片的螺钉连接 |
| 刚性导线横截面 | 0.2 mm² ... 4 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 剥线长度 | 8 mm |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.25 mm² ... 2.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.25 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 12 |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 | 0.5 mm² ... 1.5 mm² |
| 螺钉头驱动方式 | 开槽 (L) |
| 2根横截面相同的导线，刚性导线 | 0.2 mm² ... 1.5 mm² |
| 2根横截面相同的导线，柔性导线 | 0.2 mm² ... 1.5 mm² |
| 2根具有相同横截面的导线，柔性，带套管但不带塑料套管 | 0.25 mm² ... 0.75 mm² |
| 颜色 (外壳) | 绿色 (6021) |
| 绝缘材料 | PA |
| 绝缘材料组 | I |
| CTI符合IEC 60112 | 600 |
| 阻燃等级，符合UL 94 | V0 |
| 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI | 850 |
| 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT | 775 |
| 符合EN 60695-10-2标准的球压试验温度 | 125 °C |
| 规格 | IEC 60999-1:1999-11 |
| 导线横截面／导线类型／牵引力设定值／实际值 | 0.2 mm² / 刚性 / > 10 N 2.5 mm² / 柔性 / > 50 N 4 mm² / 刚性 / > 60 N 0.2 mm² / 柔性 / > 10 N |
| 规格 | IEC 60512-3-1:2002-02 |
| 绝缘电阻，相邻接线位 | > 5 MΩ |
| 规格 | IEC 60947-1:2007-06 + A1:2010-12 + A2:2014-09 |
| 绝缘材料组 | I |
| 比较跟踪指标（ IEC 60112） | CTI 600 |
| 额定绝缘电压 (III/3) | 250 V |
| 额定电涌电压 (III/3) | 4 kV |
| 最小电气间隙值 – 不均匀电场 (III/3) | 3 mm |
| 最小爬电距离(III/3) | 3.2 mm |
| 额定绝缘电压 (III/2) | 400 V |
| 额定电涌电压(III/2) | 4 kV |
| 最小电气间隙值 – 不均匀电场 (III/2) | 3 mm |
| 最小爬电距离(II/2) | 3 mm |
| 额定绝缘电压 (II/2) | 630 V |
| 额定过电压 (II/2) | 4 kV |
| 最小电气间隙值 – 不均匀电场 (II/2) | 3 mm |
| 连接导线横截面注意事项 | 已连4 mm²导线（刚性） |
| 包装类型 | 纸箱包装 |

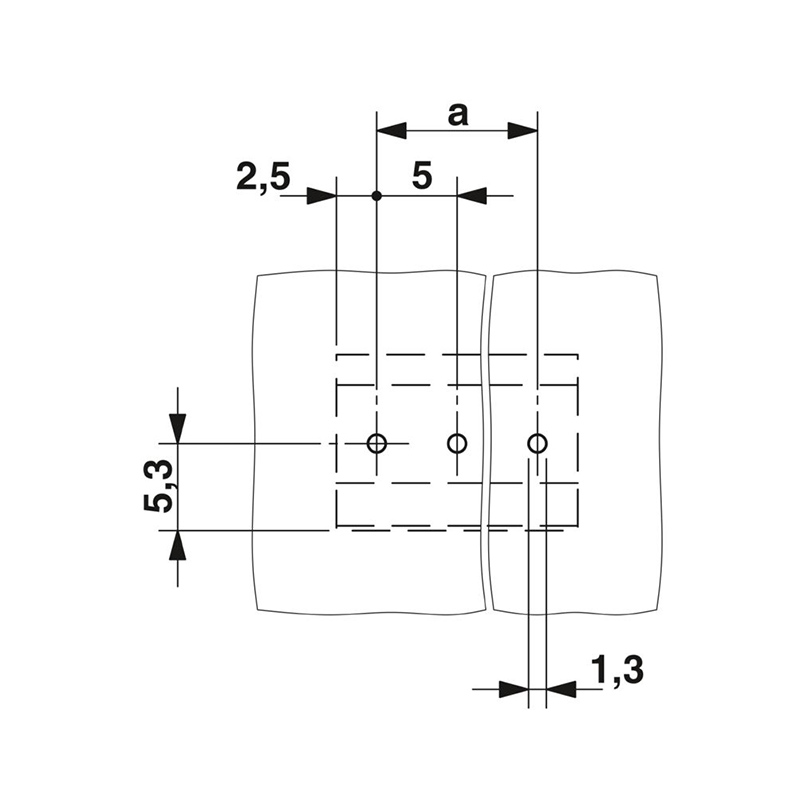

| 引脚间距 | 5 mm |
| 孔径 | 1.3 mm |
| 规格 | IEC 60695-2-10:2013-04 |
| 温度 | 850 °C |
| 暴露时间 | 5 s |
| 电位数目 | 4 |
| 针脚排列 | 直线排列 |
| 每个电位的焊针 | 1 |
| 注意事项 | 符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要 求没有晶须 |
| 接触件材料 | CU合金 |
| 表面特性 | 镀锡 |
| 接线点金属表面（顶层） | 锡 (4 - 8 µm Sn) |
| 焊接区域金属表面（顶层） | 锡 (4 - 8 µm Sn) |
| 针距 | 5 mm |
| 宽度 [w] | 20 mm |
| 高度[h] | 23 mm |
| 长度[l] | 11.2 mm |
| 高度 | 18 mm |
| 焊针长度[P] | 5 mm |
| 引脚尺寸 | 0.9 x 0.9 mm |
| 规格 | IEC 60999-1:1999-11 |
| 结果 | 已通过测试 |
| 规格 | IEC 60947-7-4:2019-01 |
| 规格 | IEC 60947-7-4:2019-01 |
