• 通用型安装方式，可在全球范围内使用 • 确保设备设计的高度灵活性 – 只需一个插座，便可满足运用了不同连接技术的连接器所需
| 额定电流IN | 8 A |
| 额定电压 UN | 160 V |
| 接触电阻 | 1.3 mΩ |
| 额定电压(III/3) | 160 V |
| 额定电涌电压(III/3) | 2.5 kV |
| 额定电压(III/2) | 160 V |
| 额定电涌电压(III/2) | 2.5 kV |
| 额定电压 (II/2) | 250 V |
| 额定电涌电压(II/2) | 2.5 kV |
| 产品类型 | PCB插座 |
| 产品系列 | MC 1,5/..-G |
| 连接量 | 10 |
| 行数 | 1 |
| 针距 | 3.81 mm |
| 位数 | 10 |
| 产品线 | COMBICON Connectors S |
| 类型 | 标准 |
| 电位数目 | 10 |
| 安装法兰 | 不带 |
| 针脚排列 | 直线排列 |
| 每个电位的焊针 | 1 |
| 产品审核修订 | 05 |

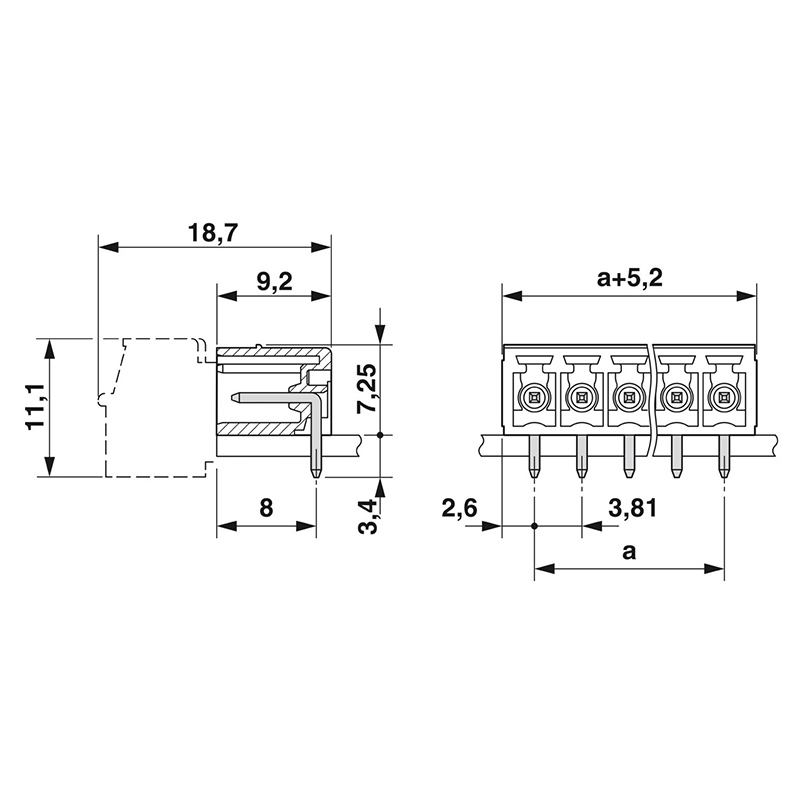

| 高度 | 7.25 mm |
| 针距 | 3.81 mm |
| 宽度 [w] | 39.49 mm |
| 高度[h] | 10.65 mm |
| 长度[l] | 9.2 mm |
| 焊针长度[P] | 3.4 mm |
| 引脚尺寸 | 0.8 x 0.8 mm |
| 安装类型 | 波峰焊 |
| 针脚排列 | 直线排列 |
| 注意事项 | 符合WEEE/RoHS， 根据IEC 60068-2-82/JEDEC JESD 201的要 求没有晶须 |
| 接触件材料 | CU合金 |
| 表面特性 | 镀锡 |
| 触点区域金属表面（顶层） | 锡 (3 - 5 µm Sn) |
| 焊接区域金属表面（顶层） | 锡 (3 - 5 µm Sn) |
| 焊接区域金属表面（中层） | 镍 (1 - 3 µm Ni) |
| 触点区域金属表面（中层） | 镍 (1 - 3 µm Ni) |
| 规格 | IEC 60068-2-6:2007-12 |
| 频率 | 10 - 150 - 10 Hz |
| 扫描速率 | 1倍频程/分钟 |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| 每轴的测试周期 | 2.5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 规格 | IEC 60512-1-1:2002-02 |
| 结果 | 已通过测试 |
| 环境温度（运行） | -40 °C ... 100 °C (取决于衰减曲线) |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 环境温度（组装） | -5 °C ... 100 °C |
| 相对湿度（存放/运输） | 30 % ... 70 % |
| 颜色 (外壳) | 绿色 (6021) |
| 绝缘材料 | PBT |
| 绝缘材料组 | IIIa |
| CTI符合IEC 60112 | 225 |
| 阻燃等级，符合UL 94 | V0 |
| 结果 | 已通过测试 |
| 周期数 | 25 |
| 每个接线位的插入强度约 | 6 N |
| 每个接线位的拔出强度约 | 4 N |
| 规格 | IEC 60068-2-70:1995-12 |
| 结果 | 已通过测试 |
| 规格 | IEC 60512-13-5:2006-02 |
| 结果 | 已通过测试 |
| 规格 | IEC 60512-1-2:2002-02 |
| 结果 | 已通过测试 |
| 规格 | IEC 60512-9-1:2010-03 |
| 海平面脉冲耐受电压 | 2.95 kV |
| 体积电阻 R1 | 1.3 mΩ |
| 体积电阻 R2 | 1.5 mΩ |
| 插入／拔出周期 | 25 |
| 绝缘电阻，相邻接线位 | > 5 MΩ |
| 规格 | ISO 6988:1985-02 |
| 腐蚀应力 | 0.2 dm3 的SO2气体通入容量300 dm3的箱体，温度40°C，1周期 |
| 热应力 | 100 °C/168 h |
| 大功率频率耐受电压 | 1.39 kV |
| 规格 | IEC 60512-3-1:2002-02 |
| 绝缘电阻，相邻接线位 | > 5 MΩ |
| 规格 | IEC 60664-1:2007-04 |
| 绝缘材料组 | IIIa |
| 比较跟踪指标（ IEC 60112） | CTI 225 |
| 额定绝缘电压 (III/3) | 160 V |
| 额定电涌电压 (III/3) | 2.5 kV |
| 最小电气间隙值 – 不均匀电场 (III/3) | 1.5 mm |
| 最小爬电距离(III/3) | 2.5 mm |
| 额定绝缘电压 (III/2) | 160 V |
| 额定电涌电压(III/2) | 2.5 kV |
| 最小电气间隙值 – 不均匀电场 (III/2) | 1.5 mm |
| 最小爬电距离(II/2) | 1.6 mm |
| 额定绝缘电压 (II/2) | 250 V |
| 额定过电压 (II/2) | 2.5 kV |
| 最小电气间隙值 – 不均匀电场 (II/2) | 1.5 mm |
| 包装类型 | 纸箱包装 |
| 孔径 | 1.2 mm |
| 规格 | IEC 60512-5-1:2002-02 |
| 已测芯数 | 20 |
| 规格 | IEC 60512-15-1:2008-05 |
| 插芯触点支架 要求 >20 N | 已通过测试 |
