| 类型 | 标准 |
| 连接器系统 | COMBICON MSTB 2,5 |
| 额定横截面 | 2.5 mm² |
| 触点类型 | 孔式插头 |
| 额定电流IN | 12 A |
| 额定电压 UN | 320 V |
| 接触电阻 | 1.1 mΩ |
| 额定电压(III/3) | 320 V |
| 额定电涌电压(III/3) | 4 kV |
| 额定电压(III/2) | 320 V |
| 额定电涌电压(III/2) | 4 kV |
| 额定电压 (II/2) | 630 V |
| 额定电涌电压(II/2) | 4 kV |
| 产品类型 | PCB插拔式连接器 |
| 产品系列 | FKCT 2,5/..-ST |
| 连接量 | 4 |
| 行数 | 1 |
| 针距 | 5 mm |
| 位数 | 4 |
| 产品线 | COMBICON Connectors M |
| 类型 | 标准 |
| 电位数目 | 4 |
| 安装法兰 | 不带 |
| 产品审核修订 | 05 |
| 针距 | 5 mm |

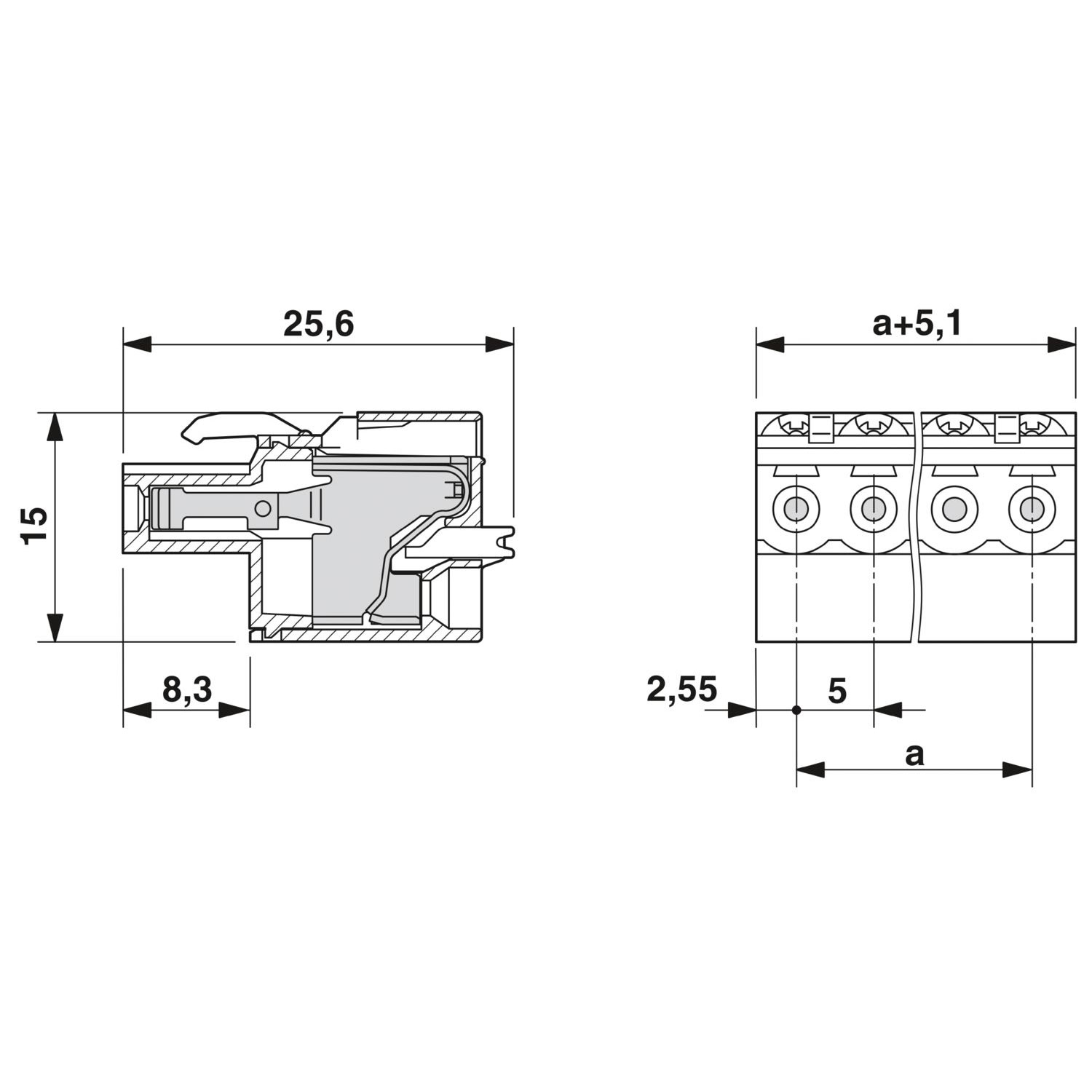

| 宽度 [w] | 20.1 mm |
| 高度[h] | 15 mm |
| 长度[l] | 25.6 mm |
| 注意事项 | 符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要 求没有晶须 |
| 接触件材料 | CU合金 |
| 表面特性 | 热浸镀锡 |
| 接线点金属表面（顶层） | 锡 (4 - 8 µm Sn) |
| 触点区域金属表面（顶层） | 锡 (4 - 8 µm Sn) |
| 规格 | IEC 60068-2-6:2007-12 |
| 频率 | 10 - 150 - 10 Hz |
| 扫描速率 | 1倍频程/分钟 |
| 振幅 | 0.35 mm (10 Hz ... 60.1 Hz) |
| 加速度 | 5g (60.1 Hz ... 150 Hz) |
| 每轴的测试周期 | 2.5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 规格 | IEC 60512-5-1:2002-02 |
| 已测芯数 | 20 |
| 规格 | IEC 60999-1:1999-11 |
| 结果 | 已通过测试 |

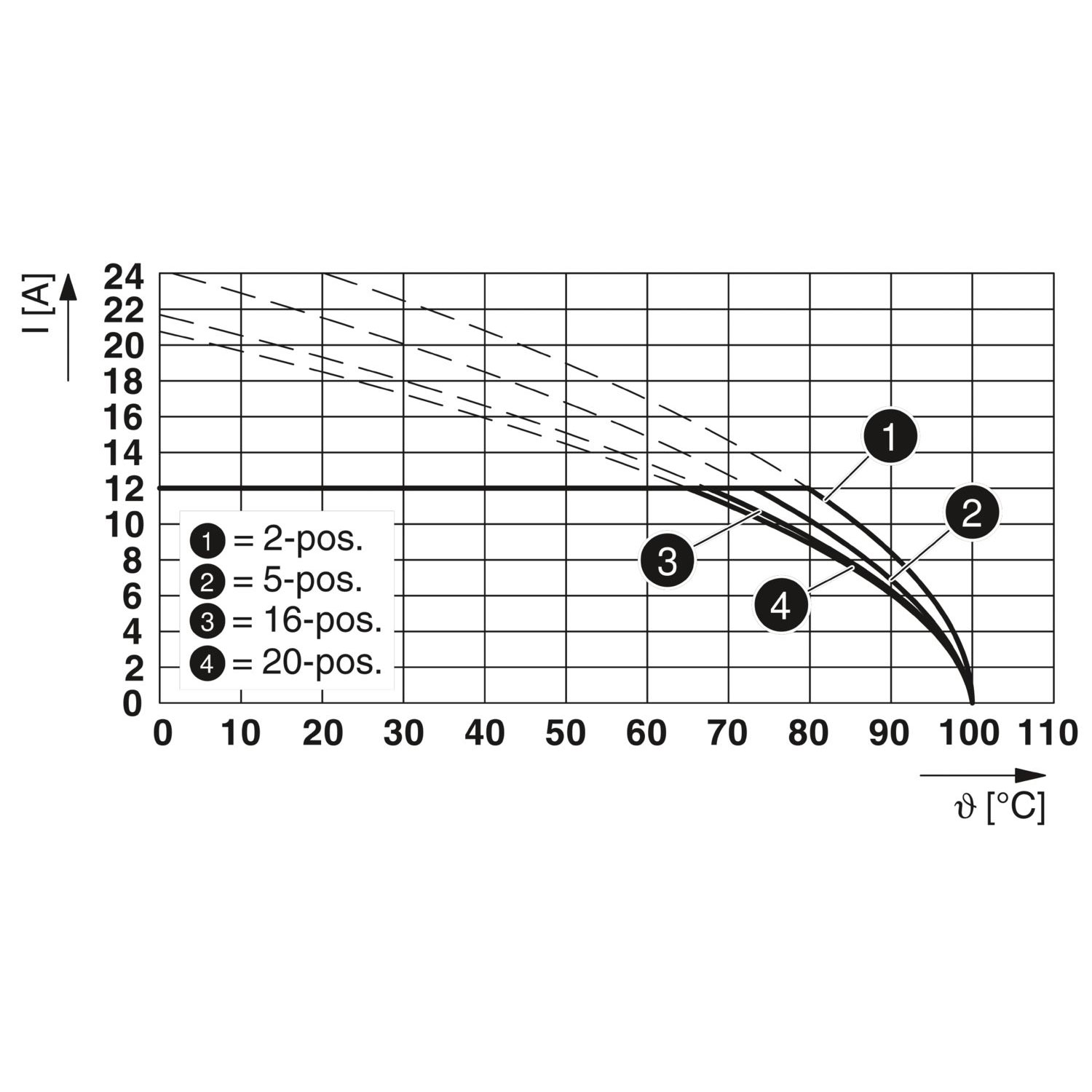

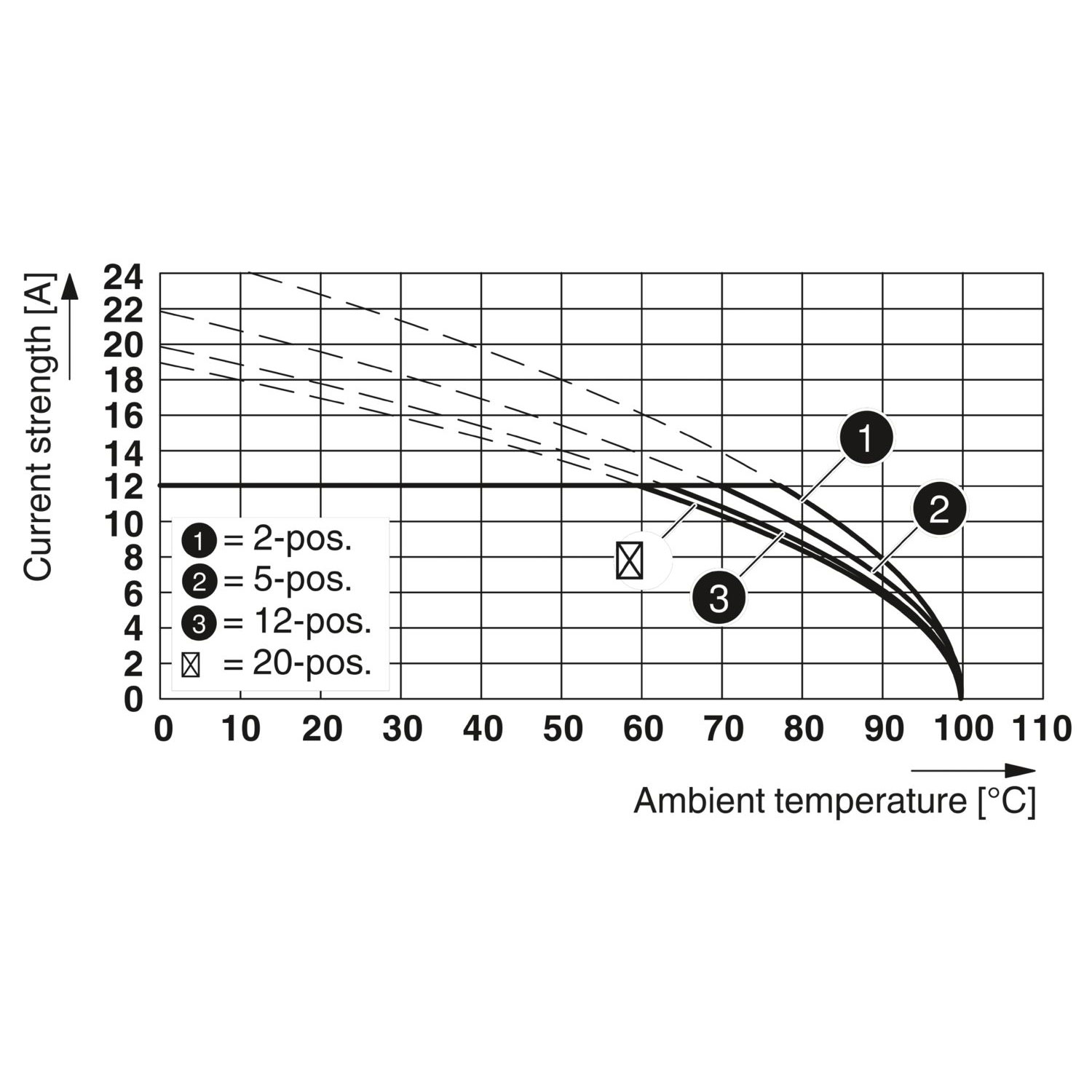

| 环境温度（运行） | -40 °C ... 100 °C (取决于衰减曲线) |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 环境温度（组装） | -5 °C ... 100 °C |
| 相对湿度（存放/运输） | 30 % ... 70 % |
| 操作注意事项 | 依据IEC 61984标准，COMBICON连接器不具备开关功能 （ COC）。在指定用途中，不得带电或载荷插拔。 |
| 结果 | 已通过测试 |
| 规格 | IEC 60999-1:1999-11 |
| 连接方式 | 直插式弹簧连接 |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 剥线长度 | 10 mm |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.25 mm² ... 2.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.25 mm² ... 2.5 mm² |
| 导线／PCB连接方向 | 0 ° |
| 可连接导向横截面 AWG | 24 ... 12 |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 | 0.5 mm² ... 1.5 mm² |
| 塞规a x b／直径 | 2.8 mm x 2.0 mm / 2.3 mm |
| 锁定类型 | 不带 |
| 安装法兰 | 不带 |
| 推荐的压接工具 | 1212034 CRIMPFOX 6 |
| 推荐的压接工具 | 1212034 CRIMPFOX 6 |
| 颜色 (外壳) | 绿色 (6021) |
| 绝缘材料 | PA |
| 绝缘材料组 | I |
| CTI符合IEC 60112 | 600 |
| 阻燃等级，符合UL 94 | V0 |
| 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI | 850 |
| 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT | 775 |
| 符合EN 60695-10-2标准的球压试验温度 | 125 °C |
| 颜色 (执行机构) | 橙色 (2003) |
| 绝缘材料 | PBT |
| 绝缘材料组 | I |
| CTI符合IEC 60112 | 600 |
| 阻燃等级，符合UL 94 | V0 |
| 规格 | IEC 60999-1:1999-11 |
| 结果 | 已通过测试 |
| 规格 | IEC 60999-1:1999-11 |
| 导线横截面／导线类型／牵引力设定值／实际值 | 0.14 mm² / 刚性 / > 10 N 2.5 mm² / 柔性 / > 50 N 2.5 mm² / 刚性 / > 50 N 0.14 mm² / 柔性 / > 10 N |
| 结果 | 已通过测试 |
| 周期数 | 25 |
| 每个接线位的插入强度 | 8 N |
| 每个接线位的拔出强度 | 6 N |
| 规格 | IEC 60068-2-70:1995-12 |
| 结果 | 已通过测试 |
| 规格 | IEC 60512-13-5:2006-02 |
| 结果 | 已通过测试 |
| 规格 | IEC 60512-1-1:2002-02 |
| 结果 | 已通过测试 |
| 规格 | IEC 60512-1-2:2002-02 |
| 结果 | 已通过测试 |
| 规格 | IEC 60512-9-1:2010-03 |
| 海平面脉冲耐受电压 | 4.8 kV |
| 体积电阻 R1 | 1.1 mΩ |
| 体积电阻 R2 | 1.2 mΩ |
| 插入／拔出周期 | 25 |
| 绝缘电阻，相邻接线位 | > 5 MΩ |
| 规格 | ISO 6988:1985-02 |
| 腐蚀应力 | 0.2 dm3 的SO2气体通入容量300 dm3的箱体，温度40°C，1周期 |
| 热应力 | 100 °C/168 h |
| 大功率频率耐受电压 | 2.21 kV |
| 规格 | IEC 60512-3-1:2002-02 |
| 绝缘电阻，相邻接线位 | > 5 MΩ |
| 规格 | IEC 60664-1:2007-04 |
| 绝缘材料组 | I |
| 比较跟踪指标（ IEC 60112） | CTI 600 |
| 额定绝缘电压 (III/3) | 320 V |
| 额定电涌电压 (III/3) | 4 kV |
| 最小电气间隙值 – 不均匀电场 (III/3) | 3 mm |
| 最小爬电距离(III/3) | 4 mm |
| 额定绝缘电压 (III/2) | 320 V |
| 额定电涌电压(III/2) | 4 kV |
| 最小电气间隙值 – 不均匀电场 (III/2) | 3 mm |
| 最小爬电距离(II/2) | 3 mm |
| 额定绝缘电压 (II/2) | 630 V |
| 额定过电压 (II/2) | 4 kV |
| 最小电气间隙值 – 不均匀电场 (II/2) | 3 mm |
| 包装类型 | 纸箱包装 |
