| 可插拔 | 是 |
| 连接名称 | 电源 |
| 额定条件下的最大功耗 | 2.79 W (24 V DC) |
| 传输介质 | 铜缆 |
| 产品类型 | 交换机 |
| 产品系列 | Unmanaged Switch 1000 |
| MTTF | 107.9 年数 (MIL-HDBK-217F标准，温度 25°C， 占空比100%) 1346 年数 (SN 29500标准，温度25°C， 占空比21%) 1294.8 年数 (Telcordia标准，温度25°C，21%运作周期（ 一周5天 , 一天8小时）) |
| 产品审核修订 | 03 |
| 宽度 | 22.5 mm |
| 高度 | 140.4 mm |
| 深度 | 92.4 mm |
| 安装类型 | DIN导轨安装 |
| 外壳材料 | 纤维增强型聚碳酸酯 |
| 保护等级 | IP30 |
| 环境温度（运行） | -10 °C ... 60 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 振动（操作） | 符合IEC 60068-2-6： 5g，150 Hz |
| 允许湿度（存放/运输） | 5 % ... 95 % (无冷凝) |
| 允许湿度（运行） | 5 % ... 95 % (无冷凝) |
| 海拔 | 2000 m (最大) |
| 冲击力（运行） | 30g (EN 60068-2-27) |
| 空气压力（运行） | 79 kPa ... 108 kPa 最高可达海拔2000 m (无衰减) |
| 空气压力（存放/运输） | 79 kPa ... 108 kPa 最高可达海拔2000 m (无衰减) |
| UL，美国／加拿大 | UL 61010-1, UL 61010-2-201 Class I, Div. 2, Groups A, B, C, D, T4 Class I, Zone 2, Group IIC, T4 |
| FCC | 标题47第15部分B子部分：2018 A类 |
| 应用说明 | 只用于工业应用 |
| EMC说明 | EMC：A类产品，参见下载区内的制造商声明 |
| 电源电压 (DC) | 24 V DC |
| 电源电压 (AC) | 24 V AC (50/60 Hz) |
| 电源电压范围 | 9 V DC ... 32 V DC 18 V AC ... 30 V AC (50/60 Hz) |

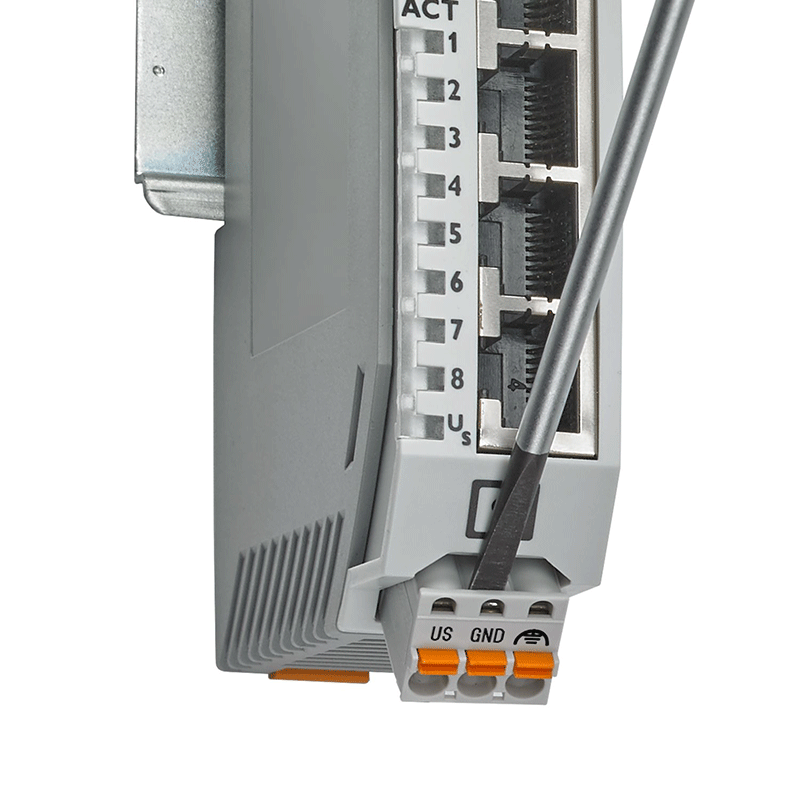

| 连接方式 | 直插式弹簧连接 |
| 硬导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 可连接导向横截面 AWG | 24 ... 12 |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.25 mm² ... 2.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.25 mm² ... 2.5 mm² |
| 剥线长度 | 10 mm |

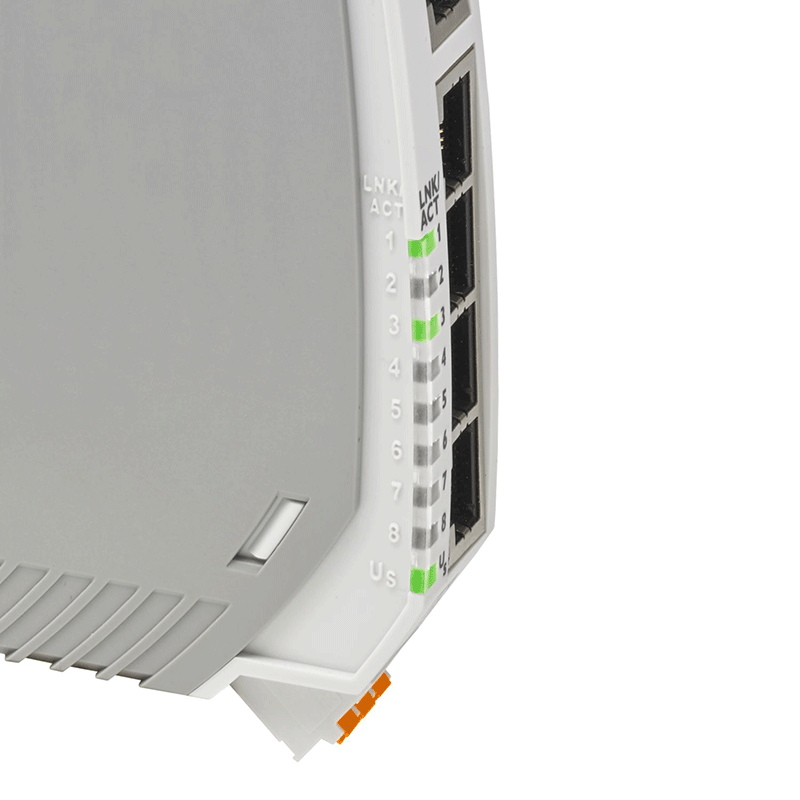

| 状态显示 | LED： US ，每个端口的连接和活动 |
| 残波 | 3.6 VPP (在允许的电压范围内) |
| 接口数 | 5 |
| 连接方式 | RJ45 |
| 连接方法方面的注意事项 | 自适应和自交叉 |
| 传输速度 | 10/100 MBit/s |
| 传输原理 | 以太网RJ45双绞线 |
| 传输长度 | 100 m (每个分段) |
| 信号LED | 数据接收，链接状态 |
| 通道数目 | 5 (RJ45端口) |
| 基本功能 | 非管理型交换机 存储和转发交换模式 自适应 |
| PROFINET一致性等级 | Conformance-Class A |
| MAC地址表 | 2k |
| 诊断和状态指示灯 | LED： US ，每个端口的连接和活动 |
| 其他功能 | 100 BASE-TX/100BASE-FX (IEEE 802.3u) 10Base-T (IEEE 802.3) 节能高效型以太网 (IEEE 802.3az) 服务质量(QoS)优先级划分 (IEEE 802.1p) |
| 基本功能 | 非管理型交换机 存储和转发交换模式 自适应 |
| 连接电源 | 通过 COMBICON，可连接导线最大横截面 2.5 mm² |
| 最大电流耗量 | 310 mA (用于 9 V DC) |
| 典型电流耗量 | 25 mA (24 V DC) |
| 基本功能 | 非管理型交换机 存储和转发交换模式 自适应 |
| 接口数 | 2 |
| 连接方式 | SFP |
| 传输速度 | 100 Mbps (全双工) |
| 传输原理 | 取决于SFP模块 |
| 传输长度 | 最多至 40 km (取决于所用光纤/SFP模块) |
| 信号LED | 数据接收，链接状态 |
| 通道数目 | 2 (SFP端口) |
