• 非接触式设计，全无磨损和维护之扰 • 独立于协议、无延迟的以太网实时通信，100 Mbps（全双工） • 紧凑壳体实现大功率传输 • 壳体配有环形灯，全方位提供清晰可见的诊断信息 • 支持多种邻接方式，安装十分灵活 • 即插即用 - 像插头一样轻松插入 • 防护等级 IP65
| 输入说明 | 数字量输入 |
| 输入数目 | 1 |
| 电压输入信号 | 19 V DC ... 30 V DC |
| 切换电平"1"信号 | 19 V DC ... 30 V DC |
| 连接方式 | M12 插拔式连接器（ A编码） |
| 额定条件下的最大功耗 | 4.08 W |
| 产品类型 | 电感耦合器 |
| 应用 | Ethernet 电源 |
| 产品审核修订 | 02 |
| 污染等级 | 1 |
| 过电压类别 | II |

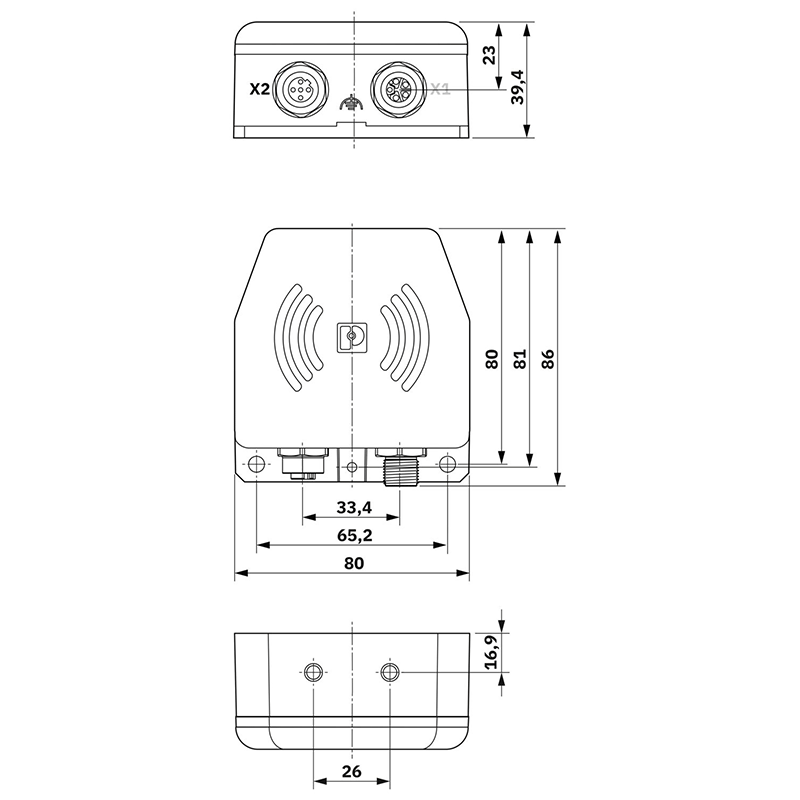

| 宽度 | 80 mm |
| 高度 | 86 mm |
| 深度 | 39 mm |
| 安装类型 | 壁式安装 |
| 组装说明 | 注意降容 |
| 安装位置 | 任意 |
| 颜色 (外壳) | 黑色 (RAL 9005) |
| 标识材料 (Enclosure) | PBT 压铸锌 |
| 保护等级 | IP65 |
| 环境温度（运行） | -20 °C ... 55 °C (注意降低值) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（存放/运输） | 10 % ... 95 % |
| 允许湿度（运行） | 10 % ... 95 % |
| 海拔 | 2000 m |
| 空气压力（运行） | 80 kPa ... 108 kPa (最高可达海拔2000 米) |
| 空气压力（存放/运输） | 66 kPa ... 108 kPa (最高可达海拔3500 m) |
| 冲击强度 | IK06 |
| 标准/规程 | EN 60204-1 (PELV) |
| 标准标识 | 超低防护电压 |
| 无影响涂层的物质 | VDMA 24364:2018-05 |
| 其它防护功能 | 防飞溅 |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 传导性噪声排放 | EN 55032 A类，工业应用场合 |
| 标准/规程 | EN 61000-4-2 |
| 触点放电 | ± 4 kV (强度测试2) |
| 空气放电 | ± 8 kV (强度测试 3) |
| 备注 | 标准 B |
| 标准/规程 | EN 61000-4-3 |
| 频率范围 | 80 MHz ... 1 GHz (强度测试 3) |
| 备注 | 标准 A |
| 电场强度 | 10 V/m |
| 标准/规程 | EN 61000-4-4 |
| 输入 | ± 2 kV (强度测试3 - 非对称) |
| 输出 | ± 2 kV (强度测试3 - 非对称) |
| 备注 | 标准 B |
| 信号 | ± 2 kV (强度测试3 - 非对称) |
| 备注 | 标准 B |
| 标准/规程 | EN 61000-4-6 |
| 频率范围 | 0.15 MHz ... 80 MHz (强度测试3 - 非对称) |
| 备注 | 标准 A |
| 电压 | 10 V (80%调幅，1 kHz) |
| 标准/规程 | EN 55016-2-3 |
| 备注 | A类，工业应用场合 |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
| 应用说明 | 只用于工业应用 |
| 电源电压范围 | 19 V DC ... 30 V DC |
| 典型电流耗量 | 170 mA (无远程耦合器，在24 V DC以及25°C时) 480 mA (带远程耦合器，无负载，在24 V DC以及25°C时) |
| 冲击电流 | ≤ 0.8 A (24 V DC时为8 ms，无远程耦合器) ≤ 4.5 A (24 V DC时为6 ms，无远程耦合器，无负载) |
| 阻燃等级，符合UL 94 | V0 |
| 频率范围 | 100 kHz ... 148.5 kHz (电源传输) |
| 测试场强 | ~ 1.95 µA/m (10 m以内) |
| 标准/规程 | EN 61000-4-5 |
| 输入 | ± 0.5 kV (强度测试1 - 对称) ± 1 kV (强度测试2 - 非对称) |
| 数据: | 以太网接口，100Base-T(X)，符合IEEE 802.3标准 |
| 连接方式 | M12孔式，D编码 |
| 通道数目 | 1 |
| 传输长度 | 100 m (屏蔽双绞线) |
| 传输速度 | 100 Mbps |
| 连接方法方面的注意事项 | 自适应和自交叉 |
| 传输介质 | 铜缆 |
| 其它防护功能 | 防飞溅 |
| 最大电流耗量 | ≤ 3.6 A (无远程耦合器，2 A负载，输入电压19 V DC) |
| 证书 | R-R-PCK-1234232 |
| MTTF | 115 年数 (SN 29500标准，温度25°C， 占空比21%) 27 年数 (SN 29500标准，温度40°C， 占空比100%) 60 年数 (SN 29500标准，温度40°C， 占空比34.25%) |
| 输出名称 | 数字量输出 |
| 输出数目 | 1 |
| 电压输出信号 | 24 V DC |
| 吸合时间 | < 450 ms (ETH全双工操作模式) |

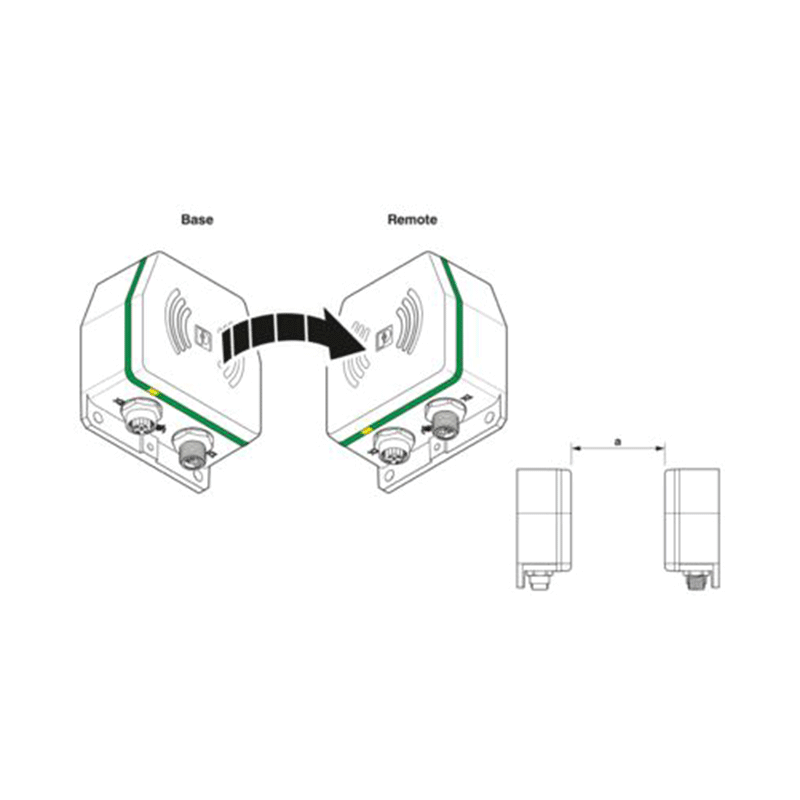

| 范围 | 最小 0 mm ≤ 12 mm (25 °C时) ≤ 10 mm (55°C时) |
| 中心偏移 | ± 5 mm |
| 可连接无线模块 | 1 (远程耦合器) |
| 频率 | 60 GHz |
| 频率范围 | 57 GHz ... 64 GHz (数据传输) |
| 传输功率 | < 10 mW (EIRP) |
| 延迟时间 | ≤ 1 µs (典型) |
| 注意 | RED 2014/53/EU |
| 标识 | 006-001058 |
| 标识 | Class A |
