首页 > 菲尼克斯 > 导轨式端子 > TB系列 > TB 2,5-L/LB I - 多层接线端子
TB 2,5-L/LB I - 多层接线端子
TB 2,5-L/LB I - 多层接线端子
TB 2,5-L/LB I - 多层接线端子
TB 2,5-L/LB I - 多层接线端子
菲尼克斯
TB 2,5-L/LB I - 多层接线端子
3000904

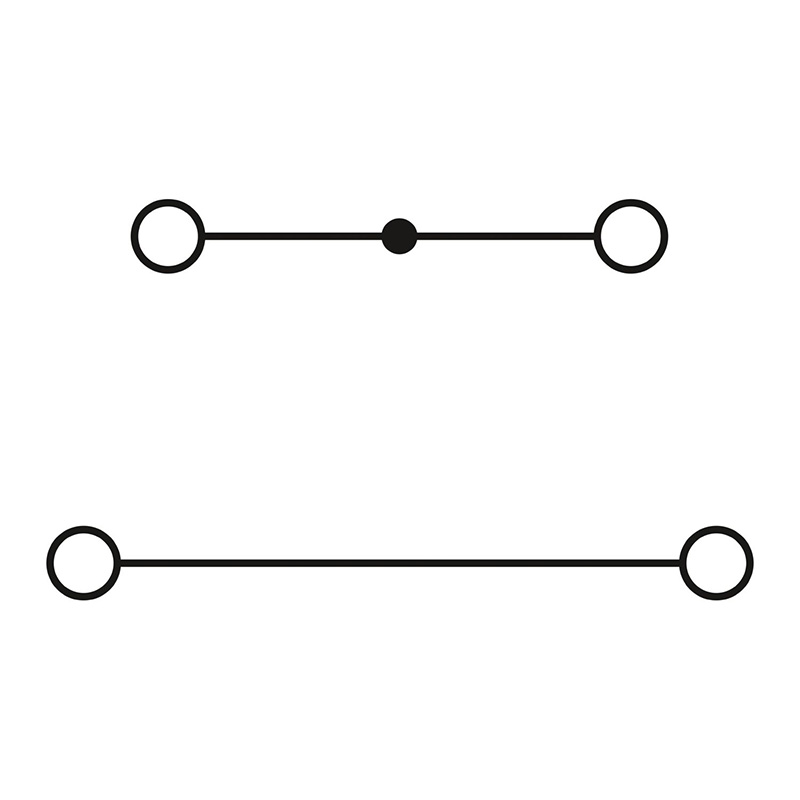

多层接线端子, 可以桥接上层,标称工作电压: 500 V, 额定电流: 21 A, 接线方式: 螺钉连接, 横截面: 0.5 mm2 - 4 mm2 ,安装方式: NS 35/7,5,NS 35/15,NS 32,颜色: 深灰色
产品优势:
产品详情
技术数据
连接数据
额定横截面 2.5 mm²
剥线长度 8 mm
连接符合标准 IEC 60947-7-1
标称电流 21 A (带有2.5 mm² 导线接线容量)
最大负载电流 24 A (当连接截面积为4 mm²的导线时)
额定电压 500 V
螺纹 M2,5
紧固扭矩 0.4 ... 0.5 Nm
刚性导线横截面 0.5 mm² ... 4 mm²
柔性导线横截面 0.5 mm² ... 2.5 mm²
横截面 AWG 20 ... 12 (按IEC标准修订)
导线横截面,柔性[AWG] 20 ... 14 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.5 mm² ... 2.5 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.5 mm² ... 1.5 mm²
额定接线容量AWG 12
包含插拔式桥接件在内的接线容量,刚性 0.5 mm² ... 2.5 mm²
包含插拔式桥接件在内的接线容量,柔性 0.5 mm² ... 2.5 mm²
2根横截面相同的导线,刚性导线 0.5 mm² ... 1.5 mm²
2根横截面相同的导线,柔性导线 0.5 mm² ... 1.5 mm²
2根具有相同横截面的导线,柔性,带套管但不带塑料套管 0.5 mm² ... 1 mm²
2根横截面相同的导线,AWG刚性 20 ... 14 (按IEC标准修订)
2根横截面相同的导线,AWG柔性 20 ... 14 (按IEC标准修订)
包含插拔式桥接件在内的接线容量,柔性,带不含塑料套管的冷 压头 0.5 mm² ... 1.5 mm²
包含插拔式桥接件在内的接线容量,柔性,带包含塑料套管的冷 压头 0.5 mm² ... 1.5 mm²
电气特性
额定浪涌电压 6 kV
额定条件下的最大功耗 0.77 W
产品属性
产品类型 多层接线端子
连接量 4
行数 2
数据管理状态
产品审核修订 04
绝缘特性
污染等级 3
过电压类别 III
尺寸
宽度 5.2 mm
高度 56 mm
NS 32深度 67 mm
NS 35/7,5深度 62 mm
NS 35/15深度 69.5 mm
安装
安装类型 NS 35/7,5 NS 32 NS 35/15
材料规格
颜色 交通灰色B (RAL 7043)
阻燃等级,符合UL 94 V0
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
环境和真实条件
针焰测试
暴露时间 30 s
结果 已通过测试
标准和规范
连接符合标准 IEC 60947-7-1
电气测试
电涌电压测试
结果 已通过测试
测试电压设定值 7.3 kV
温升测试
温度上升要求测试 温度上升 ≤ 45 K
结果 已通过测试
短时耐受电流 2.5 mm² 0.3 kA
短时耐受电流 4 mm² 0.48 kA
工频耐受电压
测试电压设定值 1.89 kV
结果 已通过测试
机械特性
机械参数
开口式侧板
机械测试
机械强度
结果 已通过测试
载体上的附件
DIN导轨/固定支点 NS 32/NS 35
测试力设定值 1 N
结果 已通过测试
环境条件
环境温度(运行) -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数)
环境温度(存放/运输) -25 °C ... 60 °C (短期内(不超过24 小时),-60 °C到+70 °C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(运行) 20 % ... 90 %
允许湿度(存放/运输) 30 % ... 70 %
导线损坏和松动测试
旋转速度 10 rpm
rpm 135
导线横截面/重量 0.5 mm² / 0.3 kg 4 mm² / 0.9 kg 2.5 mm² / 0.7 kg
结果 已通过测试
