• 在棱柱形套管基座中对导线进行三点定心能保证电缆连接牢固。
• 通过压线块中的弹簧元件来锁紧螺钉 • 因接触面的棱纹而导致接触电阻低
| 每层的连接数量 | 2 |
| 额定横截面 | 95 mm² |
| 接地支脚 | 是 |
| 额定接线容量AWG | 3/00 |
| 额定浪涌电压 | 8 kV |
| 额定条件下的最大功耗 | 7.54 W |

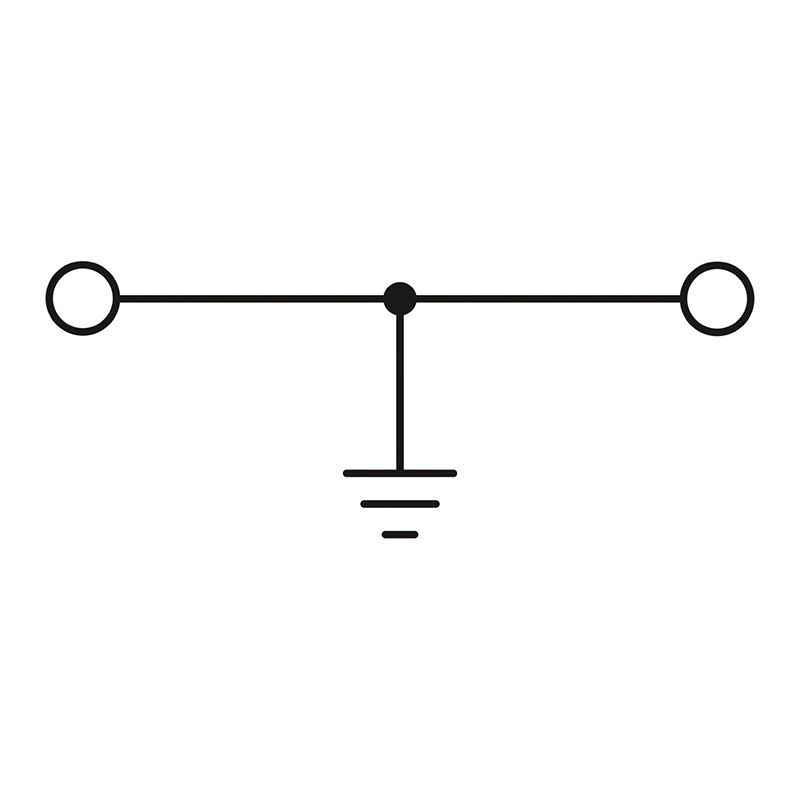

| 产品类型 | 接地端子 |
| 连接量 | 2 |
| 行数 | 1 |
| 产品审核修订 | 02 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 宽度 | 20.3 mm |
| 高度 | 70.5 mm |
| NS 35/15深度 | 87.5 mm |
| 接线端子安装 | 6 Nm ... 8 Nm (PE支脚及安装螺钉，M6) |
| 安装类型 | NS 35/7,5 NS 35/15 NS 32 |
| 颜色 | 绿黄相间 |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 连接符合标准 | IEC 60947-7-2 |
| 剥线长度 | 24 mm |
| 塞规 | A11 |
| 连接符合标准 | IEC 60947-7-2 |
| 刚性导线横截面 | 16 mm² ... 95 mm² |
| 横截面 AWG | 4 ... 3/0 (按IEC标准修订) |
| 柔性导线横截面 | 25 mm² ... 70 mm² |
| 导线横截面，柔性[AWG] | 2 ... 2/0 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 16 mm² ... 70 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 16 mm² ... 70 mm² |
| 额定横截面 | 70 mm² |
| 螺纹 | M8 |
| 紧固扭矩 | 8 ... 10 Nm |
| 接线端子安装 | 6 Nm ... 8 Nm (PE支脚及安装螺钉，M6) |
| 开口式侧板 | 否 |
| 环境温度（运行） | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短 期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（运行） | 20 % ... 90 % |
| 允许湿度（存放/运输） | 30 % ... 70 % |
