首页 > 菲尼克斯 > 导轨式端子 > TB系列 > TB 4 I - 直通式接线端子

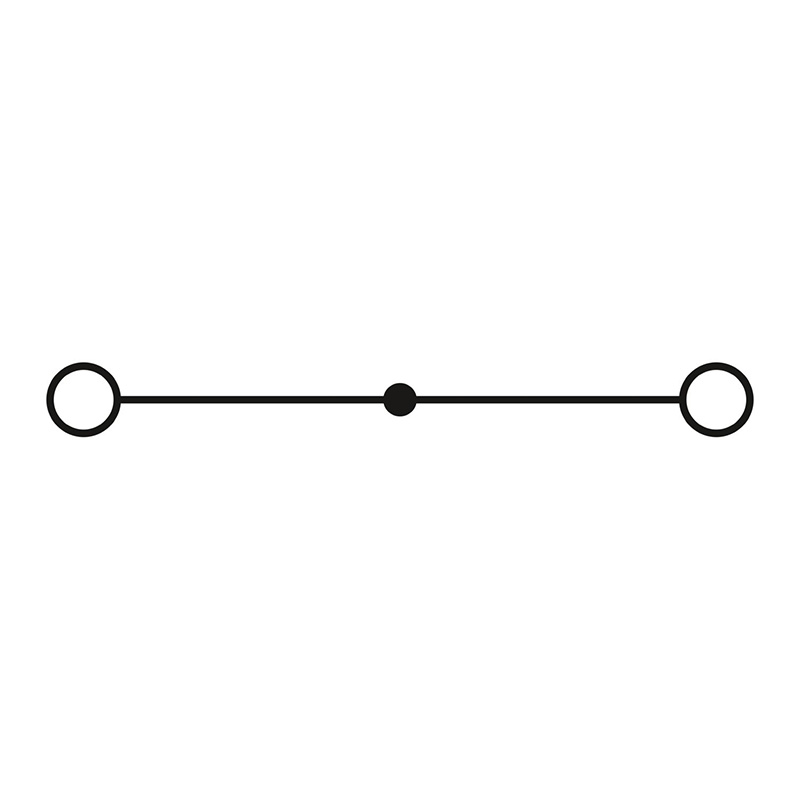

TB 4 I - 直通式接线端子
TB 4 I - 直通式接线端子
TB 4 I - 直通式接线端子
TB 4 I - 直通式接线端子
菲尼克斯
TB 4 I - 直通式接线端子
3246324
直通式接线端子,标称工作电压: 800 V, 额定电流: 32 A, 连接量: 2, 接线方式: 螺钉连接,额 定接线容量: 4 mm2 ,横截面: 0.5 mm2 - 6 mm2 , 安装方式: NS 35/7,5, NS 35/15, NS 32, 颜色: 深灰色
产品优势:
产品详情
技术数据
连接数据
每层的连接数量 2
额定横截面 4 mm²
额定接线容量AWG 12
电气特性
额定浪涌电压 8 kV
额定条件下的最大功耗 1.02 W
产品属性
产品类型 直通式接线端子
连接量 2
行数 1
电位 1
数据管理状态
产品审核修订 03
绝缘特性
污染等级 3
过电压类别 III
尺寸
宽度 6.2 mm
高度 42.5 mm
端板宽度 1.8 mm
NS 32深度 52 mm
NS 35/7,5深度 47 mm
NS 35/15深度 54.5 mm
安装
安装类型 NS 35/7,5 NS 32 NS 35/15
材料规格
颜色 交通灰色B (RAL 7043)
阻燃等级,符合UL 94 V0
绝缘材料组 I
绝缘材料 PA
低温下的静态绝缘材料应用 -60 °C
绝缘材料相对温度指数(电气,UL 746 B) 130 °C
铁路车辆的防火保护 (DIN EN 45545-2) R22 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R23 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R24 HL 1 - HL 3
铁路车辆的防火保护 (DIN EN 45545-2) R26 HL 1 - HL 3
表面可燃性NFPA 130 (ASTM E 162) 通过
烟雾比光密度NFPA 130 (ASTM E 662) 通过
烟气毒性NFPA 130 (SMP 800C) 通过
环境和真实条件
针焰测试
暴露时间 30 s
结果 已通过测试
标准和规范
连接符合标准 IEC 60947-7-1
电气测试
电涌电压测试
结果 已通过测试
测试电压设定值 9.8 kV
温升测试
温度上升要求测试 温度上升 ≤ 45 K
结果 已通过测试
工频耐受电压
测试电压设定值 2 kV
结果 已通过测试
机械特性
机械参数
开口式侧板
机械测试
机械强度
结果 已通过测试
载体上的附件
DIN导轨/固定支点 NS 32/NS 35
测试力设定值 1 N
结果 已通过测试
振荡/宽频带噪音
规格 EN 50155:2021
频谱 2类,B级使用寿命测试,在转向架上进行
频率 f1 = 5 Hz 到 f2 = 250 Hz
ASD等级 6.12 (m/s²)²/Hz
加速度 3.12g
每轴的测试周期 5 h
测试方向 X-, Y- 与 Z-轴
结果 已通过测试
冲击
规格 DIN EN 50155 (VDE 0115-200):2008-03
脉冲波形 半弦
加速度 30g
电击时间 18 毫秒
每个方向的电击次数 3
测试方向 X-, Y- 与 Z-轴(正向与负向)
结果 已通过测试
环境条件
环境温度(运行) -60 °C ... 110 °C (考虑到自加热在内的工作温度范围;有关最高短 期工作温度,请参见电气特性相对温度指数)
环境温度(存放/运输) -25 °C ... 60 °C (短期内,不超过24 h,-60°C至+70°C)
环境温度(组装) -5 °C ... 70 °C
环境温度(执行) -5 °C ... 70 °C
允许湿度(运行) 20 % ... 90 %
允许湿度(存放/运输) 30 % ... 70 %
导线损坏和松动测试
旋转速度 10 rpm
rpm 135
导线横截面/重量 0.5 mm² / 0.3 kg 6 mm2 / 1.4 kg 4 mm² / 0.9 kg
结果 已通过测试
短时耐受电流 4 mm² 0.48 kA
层 1 上 1 下 1
剥线长度 8 mm
塞规 A4
连接符合标准 IEC 60947-7-1
刚性导线横截面 0.5 mm² ... 6 mm²
横截面 AWG 20 ... 10 (按IEC标准修订)
柔性导线横截面 0.5 mm² ... 4 mm²
导线横截面,柔性[AWG] 20 ... 12 (按IEC标准修订)
柔性导线横截面(套管不带塑料绝缘管) 0.5 mm² ... 4 mm²
柔性导线横截面(带塑料绝缘管的套管) 0.5 mm² ... 2.5 mm²
标称电流 32 A
最大负载电流 32 A
额定电压 800 V
额定横截面 4 mm²
螺纹 M3
紧固扭矩 0.5 ... 0.6 Nm
2根横截面相同的导线,刚性导线 0.5 mm² ... 2.5 mm²
2根横截面相同的导线,柔性导线 0.5 mm² ... 2.5 mm²
2根具有相同横截面的导线,柔性,带套管但不带塑料套管 0.5 mm² ... 1.5 mm²
2根横截面相同的导线,AWG刚性 20 ... 12 (按IEC标准修订)
2根横截面相同的导线,AWG柔性 20 ... 12 (按IEC标准修订)
