| LED电压范围 | 15 V AC/DC ... 30 V AC/DC |
| 每层的连接数量 | 2 |
| 额定横截面 | 4 mm² |
| 剥线长度 | 9 mm |
| 连接符合标准 | IEC 60947-7-3 |
| 标称电流 | 6.3 A (电流取决于所用的保险丝) |
| 最大负载电流 | 6.3 A (电流取决于所用的保险丝) |
| 额定电压 | 24 V (电压取决于指示灯。) |
| 螺纹 | M3 |
| 紧固扭矩 | 0.5 ... 0.6 Nm |
| 刚性导线横截面 | 0.5 mm² ... 6 mm² |
| 柔性导线横截面 | 0.5 mm² ... 4 mm² |
| 横截面 AWG | 20 ... 10 (按IEC标准修订) |
| 导线横截面，柔性[AWG] | 20 ... 12 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 0.5 mm² ... 4 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.5 mm² ... 2.5 mm² |
| 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管 | 0.5 mm² ... 1.5 mm² |
| 额定接线容量AWG | 10 |
| 包含插拔式桥接件在内的接线容量，刚性 | 0.5 mm² ... 4 mm² |
| 包含插拔式桥接件在内的接线容量，柔性 | 0.5 mm² ... 4 mm² |
| 2根横截面相同的导线，刚性导线 | 0.5 mm² ... 1.5 mm² |
| 2根横截面相同的导线，柔性导线 | 0.5 mm² ... 1.5 mm² |
| 2根具有相同横截面的导线，柔性，带套管但不带塑料套管 | 0.5 mm² ... 1.5 mm² |
| 2根横截面相同的导线，AWG刚性 | 20 ... 14 (按IEC标准修订) |
| 2根横截面相同的导线，AWG柔性 | 20 ... 14 (按IEC标准修订) |
| 包含插拔式桥接件在内的接线容量，柔性，带不含塑料套管的冷 压头 | 0.5 mm² ... 2.5 mm² |
| 包含插拔式桥接件在内的接线容量，柔性，带包含塑料套管的冷 压头 | 0.5 mm² ... 1.5 mm² |
| 额定浪涌电压 | 6 kV |
| 额定条件下的最大功耗 | 1.02 W |
| 保险丝 | G / 5 x 20 |
| LED电压范围 | 15 V AC/DC ... 30 V AC/DC |
| LED电流范围 | 1 mA ... 2.5 mA |

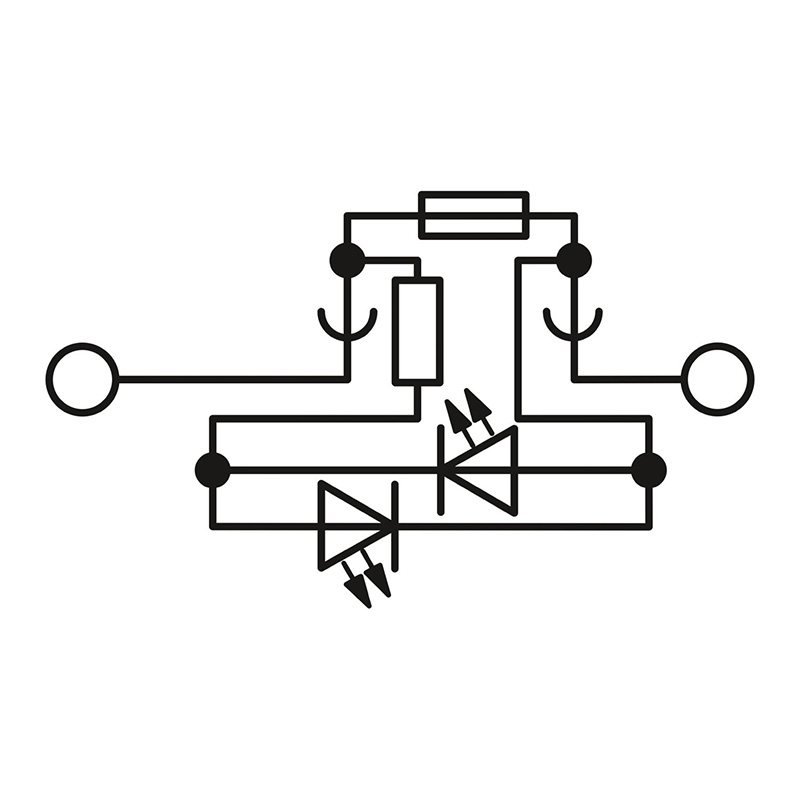

| 产品类型 | 保险丝端子 |
| 连接量 | 2 |
| 行数 | 1 |
| 电位 | 1 |
| 产品审核修订 | 07 |
| 污染等级 | 3 |
| 过电压类别 | III |
| 宽度 | 8.2 mm |
| 高度 | 58 mm |
| NS 32深度 | 53 mm |
| NS 35/7,5深度 | 48 mm |
| NS 35/15深度 | 55.5 mm |
| 安装类型 | NS 35/7,5 NS 32 NS 35/15 |
| 颜色 | 交通灰色B (RAL 7043) |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料组 | I |
| 绝缘材料 | PA |
| 低温下的静态绝缘材料应用 | -60 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
| 规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 频谱 | 1类，B级使用寿命测试，在车体上进行 |
| 频率 | f1 = 5 Hz 到 f2 = 150 Hz |
| ASD等级 | 1.857 (m/s²)²/Hz |
| 加速度 | 0.8g |
| 每轴的测试周期 | 5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 结果 | 已通过测试 |
| 连接符合标准 | IEC 60947-7-3 |
| 开口式侧板 | 是 |
| 规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 脉冲波形 | 半弦 |
| 加速度 | 5g |
| 电击时间 | 30 ms |
| 每个方向的电击次数 | 3 |
| 测试方向 | X-, Y- 与 Z-轴（正向与负向） |
| 结果 | 已通过测试 |
| 环境温度（运行） | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短 期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（运行） | 20 % ... 90 % |
| 允许湿度（存放/运输） | 30 % ... 70 % |
