| 每层的连接数量 | 2 |
| 额定横截面 | 2.5 mm² |
| 剥线长度 | 8 mm |
| 标称电流 | 20 A |
| 最大负载电流 | 20 A (带有2.5 mm² 导线接线容量) |
| 额定电压 | 250 V |
| 螺纹 | M2,5 |
| 紧固扭矩 | 0.4 ... 0.5 Nm |
| 刚性导线横截面 | 0.2 mm² ... 4 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 横截面 AWG | 24 ... 12 (按IEC标准修订) |
| 导线横截面，柔性[AWG] | 24 ... 14 (按IEC标准修订) |
| 柔性导线横截面（套管不带塑料绝缘管） | 0.25 mm² ... 2.5 mm² |
| 柔性导线横截面（带塑料绝缘管的套管） | 0.25 mm² ... 2.5 mm² |
| 额定接线容量AWG | 12 |
| 包含插拔式桥接件在内的接线容量，刚性 | 0.2 mm² ... 4 mm² |
| 包含插拔式桥接件在内的接线容量，柔性 | 0.2 mm² ... 2.5 mm² |
| 2根横截面相同的导线，刚性导线 | 0.2 mm² ... 1 mm² |
| 2根横截面相同的导线，柔性导线 | 0.2 mm² ... 1 mm² |
| 2根具有相同横截面的导线，柔性，带套管但不带塑料套管 | 0.25 mm² ... 1 mm² |
| 2根横截面相同的导线，AWG刚性 | 24 ... 16 (按IEC标准修订) |
| 2根横截面相同的导线，AWG柔性 | 24 ... 16 (按IEC标准修订) |
| 包含插拔式桥接件在内的接线容量，柔性，带不含塑料套管的冷 压头 | 0.25 mm² ... 2.5 mm² |
| 包含插拔式桥接件在内的接线容量，柔性，带包含塑料套管的冷 压头 | 0.25 mm² ... 2.5 mm² |
| 额定条件下的最大功耗 | 0.77 W |

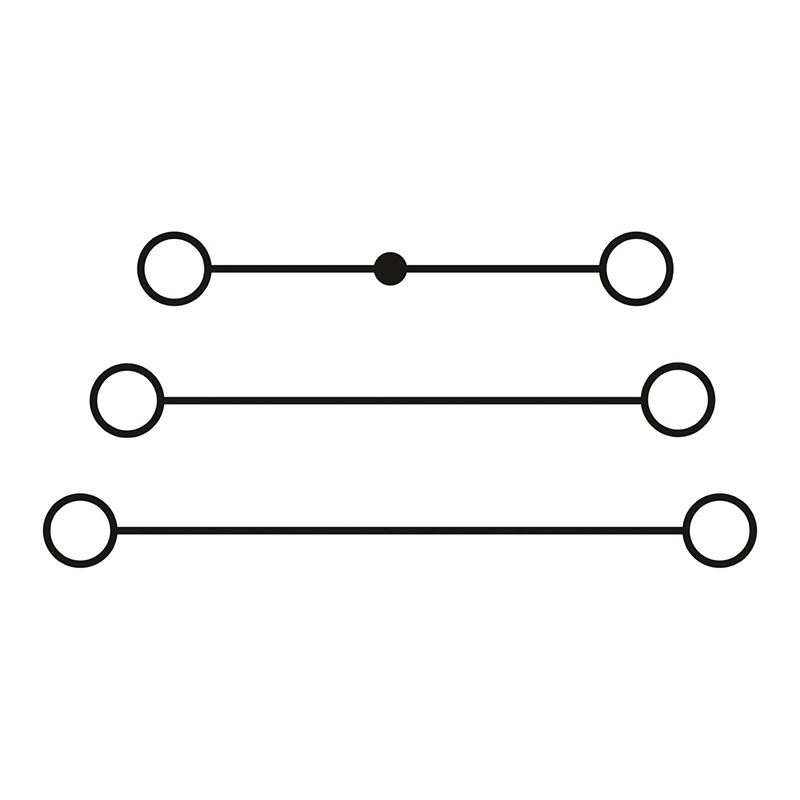

| 产品类型 | 多层接线端子 |
| 连接量 | 3 |
| 行数 | 3 |
| 产品审核修订 | 01 |
| 宽度 | 6.2 mm |
| 高度 | 72.8 mm |
| NS 32深度 | 60.3 mm |
| NS 35/7,5深度 | 55.3 mm |
| NS 35/15深度 | 62.8 mm |
| 安装类型 | NS 35/7,5 NS 32 NS 35/15 |
| 颜色 | 交通灰色B (RAL 7043) |
| 阻燃等级，符合UL 94 | V0 |
| 绝缘材料 | PA |
| 低温下的静态绝缘材料应用 | -60 °C |
| 绝缘材料相对温度指数（电气，UL 746 B） | 130 °C |
| 铁路车辆的防火保护 (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| 铁路车辆的防火保护 (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| 表面可燃性NFPA 130 (ASTM E 162) | 通过 |
| 烟雾比光密度NFPA 130 (ASTM E 662) | 通过 |
| 烟气毒性NFPA 130 (SMP 800C) | 通过 |
| 暴露时间 | 30 s |
| 结果 | 已通过测试 |
| 结果 | 已通过测试 |
| 测试电压设定值 | 4.8 kV |
| 温度上升要求测试 | 温度上升 ≤ 45 K |
| 结果 | 已通过测试 |
| 短时耐受电流 2.5 mm² | 0.3 kA |
| 短时耐受电流 4 mm² | 0.48 kA |
| 测试电压设定值 | 1.5 kV |
| 结果 | 已通过测试 |
| 结果 | 已通过测试 |
| 测试力设定值 | 1 N |
| 结果 | 已通过测试 |
| 规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 频谱 | 1类，B级使用寿命测试，在车体上进行 |
| 频率 | f1 = 5 Hz 到 f2 = 150 Hz |
| ASD等级 | 1.857 (m/s²)²/Hz |
| 加速度 | 0.8g |
| 每轴的测试周期 | 5 h |
| 测试方向 | X-, Y- 与 Z-轴 |
| 结果 | 已通过测试 |
| 规格 | DIN EN 50155 (VDE 0115-200):2008-03 |
| 脉冲波形 | 半弦 |
| 加速度 | 5g |
| 电击时间 | 30 ms |
| 每个方向的电击次数 | 3 |
| 测试方向 | X-, Y- 与 Z-轴（正向与负向） |
| 结果 | 已通过测试 |
| 环境温度（运行） | -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短 期工作温度，请参见电气特性相对温度指数) |
| 环境温度（存放/运输） | -25 °C ... 60 °C (短期内（不超过24 小时），-60 °C到+70 °C) |
| 环境温度（组装） | -5 °C ... 70 °C |
| 环境温度（执行） | -5 °C ... 70 °C |
| 允许湿度（运行） | 20 % ... 90 % |
| 允许湿度（存放/运输） | 30 % ... 70 % |
| 旋转速度 | 10 rpm |
| rpm | 135 |
| 结果 | 已通过测试 |
| 导线横截面／重量 | 2.5 mm² / 0.7 kg 4 mm² / 0.9 kg 0.25 mm² / 0.2 kg |
