• UPS模块和电源安装在同一个壳体内，节省空间 • 大量可选的VRLA储能模块，缓冲时间长 • USB接口可连接至上级控制器，如工业PC机 • 即使没有市电输入，也可通过大功率存储设备启动 • 全面的认证以及宽温设计，应用范围广泛 • 配备插拔式接口，安装轻松
| 输入电压范围 | 100 V AC ... 240 V AC -15 % ... +10 % |
| 冲击电流 | < 16 A |
| 电网缓冲时间 | ≥ 15 ms (120 V AC) |
| 吸合时间 | 典型值 60 ms |
| 输入熔断器 | 6.3 A (慢熔断，内部) |
| 电源电压的电压类型 | AC |
| 冲击电流积分 (I2t) | < 0.43 A2s |
| 频率范围 (fN) | 50 Hz ... 60 Hz (±10 %) |
| 典型电流耗量 | 3.3 A (100 V AC) |
| 效率 | 典型值 85 % (120 V AC) 典型值 87 % (230 V AC) 典型值 96 % (电池操作) |
| 衰减 | > 60 °C (POut 额定值的2.5%/K) |
| 剥线长度 | 10 mm |
| 连接方式 | 直插式连接 |
| 刚性 | 0.2 mm² ... 4 mm² |
| 柔性 | 0.2 mm² ... 2.5 mm² |
| 柔性带没有塑料套管的冷压头 | 0.25 mm² ... 2.5 mm² |
| 柔性带配有塑料套管的冷压头 | 0.25 mm² ... 1.5 mm² |
| 刚性 (AWG) | 24 ... 12 |
| 相数 | 1.00 |
| 绝缘电压输入／输出 | 3 kV AC (类型测试) 1.5 kV AC (常规测试) |
| 产品类型 | 内置电源的DC UPS |
| 产品系列 | TRIO UPS |
| MTBF (IEC 61709, SN 29500) | > 1395470 h (230 V AC， 时 25 °C) > 825726 h (230 V AC， 时 40 °C) > 388314 h (230 V AC， 时 60 °C) |
| 产品审核修订 | 03 |
| 保护等级 | I |
| 污染等级 | 2 |
| 左侧/右侧安装距离 | 0 mm / 0 mm |
| 顶部/底部安装距离 | 50 mm / 50 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 可并排安装：水平间距0 mm，垂直间距50 mm |
| 安装位置 | 水平DIN导轨NS35，EN60715 |
| 阻燃等级符合UL 94标准（壳体/接线端子） | V0 |
| 外壳材料 | 金属 |
| 侧边组件类型 | 铝 |
| 盖罩型号 | PC |
| 标识 | UL Listed UL 61010 |
| 低压指令 | 符合低电压指令2014/35/EC |
| 噪音排放的电磁兼容要求 | EN 61000-6-3 EN 61000-6-4 |
| 抗噪的电磁兼容要求 | EN 61000-6-1 EN 61000-6-2 |
| 标准/规程 | EN 61000-4-2 |
| 触点放电 | 6 kV (强度测试 3) |
| 空气放电 | 8 kV (强度测试 3) |
| 标准/规程 | EN 61000-4-3 |
| 频率范围 | 80 MHz ... 6 GHz |
| 测试场强 | 10 V/m |
| 标准/规程 | EN 61000-4-4 |
| 输入 | 4 kV |
| 输出 | 2 kV |
| 信号 | 2 kV |
| 标准/规程 | EN 61000-4-5 |
| 输入 | 1 kV (强度测试3 - 对称) 2 kV (强度测试3 - 非对称) |
| 标准/规程 | EN 61000-4-6 |
| 频率范围 | 0.15 MHz ... 80 MHz |
| 电压 | 10 V |
| 环境温度（运行） | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 保护等级 | IP20 |
| 环境温度（调试类型测试） | -40 °C |
| 最大高度 | ≤ 4000 m (> 2000 m，注意降低值) |
| 气候等级 | 3K3（ 符合EN 60721标准） |
| 允许的最大相对湿度（操作） | ≤ 95 % (+25 °C时，无冷凝) |
| 电击 | 30g，18 ms，符合IEC 60068-2-27标准 |
| 振动（操作） | <12...13.2 Hz，振幅±1 mm，13.2...100 Hz，0.7g 符合IEC 60068-2-6 |
| 连接方式 | 直插式连接 |
| 剥线长度 | 10 mm |
| 刚性 | 0.2 mm² ... 4 mm² |
| 柔性 | 0.2 mm² ... 2.5 mm² |
| 柔性带没有塑料套管的冷压头 | 0.25 mm² ... 2.5 mm² |
| 柔性带配有塑料套管的冷压头 | 0.25 mm² ... 1.5 mm² |
| 刚性 (AWG) | 24 ... 12 |
| 振幅因数 | 2.7 (120 V AC) 3.2 (230 V AC) |
| 反馈电压电阻 | ≤ 35 V DC |
| 输出端处的过电压保护 (OVP) | < 30 V DC |
| 残波 | < 20 mV |
| 上升时间 | < 15 ms |
| 绝缘电压输入／PE | 1.5 kV AC (类型测试) 1.5 kV AC (常规测试) |
| 标准标识 | 测量、控制和实验室使用的设备的安全 |
| 标准/规格 | IEC 61010-1 |
| 标准标识 | 超低防护电压 |
| 标准/规格 | IEC 61010 (SELV) / (PELV) |
| 标准标识 | 安全隔离 |
| 标准/规格 | DIN VDE 0100-410 |
| 标识 | UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C |
| 噪音辐射 | EN 61000-6-3 |
| 标准/规程 | EN 61000-3-2 |
| 标准/规程 | EN 61000-3-3 |
| 电流 | 5 A |
| 温度 | 40 °C |
| 附加信息 | 230 V AC |
| 标识 | DNV |
| 传导性噪声排放 | EN 61000-6-3 |
| DNV GL传导干扰 | 级 B |
| 附加信息 | 区域 电源分配 |
| DNV GL噪声辐射 | 级 B |
| 允许备用熔断器 | B10 |
| 绝缘电压输出／PE | 500 V AC (类型测试) 500 V AC (常规测试) |
| EN 61010-1 | II |
| 充电结束 | 最大 30 V DC |
| 额定容量范围 | 1.2 Ah ... 12 Ah |
| 电池技术 | VRLA-AGM |
| 额定电压UN | 24 V DC |
| 充电特征曲线 | IU0U |
| 充电电流 (可配置) | 0.2 A ... 1.5 A (-25 °C ... 40 °C) |
| 充电电流 (降低) | 1.5 A ... 0 A (40 °C ... 65 °C) |
| 充电电流 (预置) | 1.2 A (-25 °C ... 40 °C) |
| 充电电流 () | 1.5 A |
| 输出电压范围 | 24 V DC ... 28 V DC (> 24 V持续容量) |
| 输出电压 | 24 V DC |
| 输出电流IN | 5 A |
| Dynamic Boost (IDyn.Boost) | 7.5 A |
| 输出功率POUT（UN ，IOUT = IN ） | 120 W |
| 最大空载功耗 | < 3 W (230 V AC) |
| 最大额定负载功率损耗 | < 19 W (230 V AC) |
| 输出电压范围 | 18 V DC ... 30 V DC |
| 输出电压 | UBAT -0.1 V DC |
| 输出电流IN | 5 A |
| 接口 | USB (Modbus/RTU) |
| 接口数 | 1 |
| 接线方式 | MINI-USB B型 |
| 锁紧装置 | 螺栓 |
| USB并联连接 | 是，二极管模块已解耦 |
| UPS串联连接 | 否 |
| 切换时间 | < 75 ms |
| 抗干扰 | 抗干扰性符合EN 61000-6-2（ 工业） |
| 并联电源存储设备 | 是 |
| 宽度 | 60 mm |
| 高度 | 130 mm |
| 深度 | 60 mm |
| 标准标识 | 低压电源， DC输出 |
| 标准/规格 | EN 61204-3 |

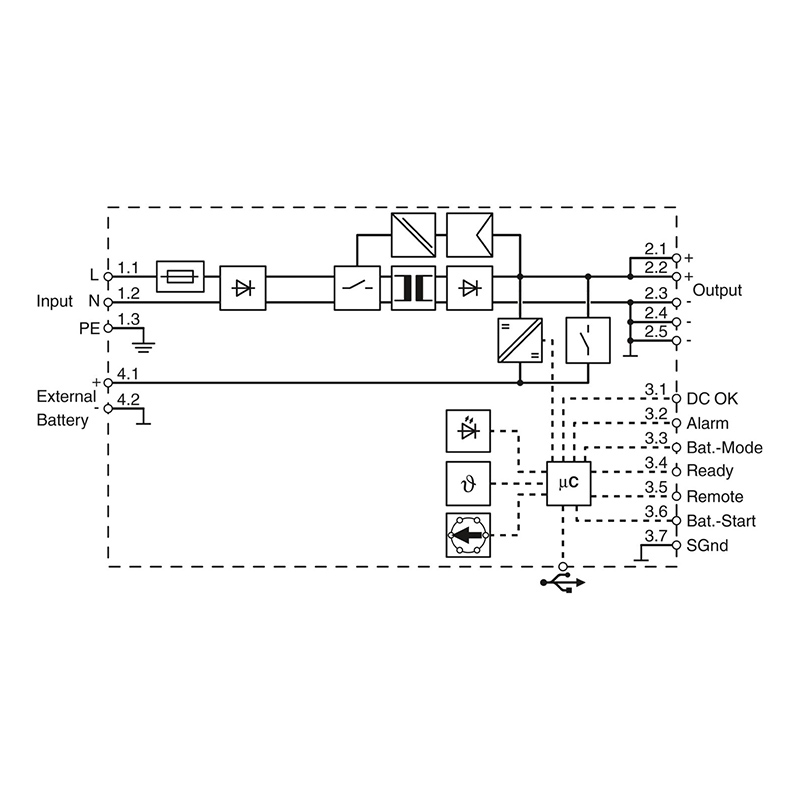

| 接线标识 | 3.6 |
| 信号分配 | Bat.-Start |
| 低信号 | 连接至SGnd < 2.7 kΩ |
| 高信号 | 打开（电池启动和SGnd之间 > 200 kΩ) |
| 接线标识 | 3.5 |
| 信号分配 | Remote |
| 低信号 | 连接至SGnd < 2.7 kΩ |
| 高信号 | 打开（远程和SGnd之间 > 35 kΩ) |
| 接线标识 | 3.2 |
| 信号分配 | 报警 |
| 信号类型 | 红色LED |
| 开关输出 | 晶体管输出，有源 |
| 输出电压 | 24 V DC |
| 连续负载电流 | 20 mA |
| LED状态指示灯 | 红色 |
| 接线标识 | 3.3 |
| 信号分配 | 电池模式 |
| 信号类型 | 黄色LED |
| 开关输出 | 晶体管输出，有源 |
| 输出电压 | 24 V DC |
| 连续负载电流 | 20 mA |
| LED状态指示灯 | 黄色 |
| 接线标识 | 3.1 |
| 信号分配 | DC OK |
| 信号类型 | 绿色LED |
| 开关输出 | 晶体管输出，有源 |
| 输出电压 | 24 V DC |
| 连续负载电流 | 20 mA |
| LED状态指示灯 | 绿色 |
| 接线标识 | 3.4 |
| 信号分配 | Ready |
| 开关输出 | 晶体管输出，有源 |
| 输出电压 | 24 V DC |
| 连续负载电流 | 20 mA |
| 信号电源 | 24 V DC，20 mA，SGnd |
| 标准标识 | 船桥 |
| 标准/规格 | IEC/EN 60945 |
