• 建立100%冗余系统 • 持续监控输入电压和退耦路径 • 通过MOSFET退耦，减少能耗
| 额定输入电压范围 | 12 V DC ... 24 V DC |
| 输入电压范围 | 8 V DC ... 30 V DC |
| 国家电网典型电压 | 12 V DC 24 V DC |
| 瞬态过电压保护 | 压敏电阻 |
| 电压压降，输入／输出 | 0.1 V |
| 效率 | 典型值 99.1 % (12 V DC) 典型值 99.3 % (24 V DC) |
| 衰减 | 60 °C ... 70 °C (2.5 %/K) |
| 最大额定负载功率损耗 | 6.5 W (IOUT = 40 A) 6 W (IOUT = 40 A) |
| 串连 | 否 |
| 连接方式 | 螺钉连接 |
| 刚性导线最小横截面 | 0.5 mm² |
| 刚性导线最大横截面 | 16 mm² |
| 柔性导线最小横截面 | 0.5 mm² |
| 柔性导线最大横截面 | 16 mm² |
| 最小导线横截面AWG | 20 |
| 最大导线横截面AWG | 6 |
| 剥线长度 | 10 mm |
| 螺纹 | M4 |
| 最小紧固扭矩 | 1.2 Nm |
| 最大紧固扭矩 | 1.5 Nm |
| 单导线/柔性接线点，带塑料套管的冷压头，最小 | 0.5 mm² |
| 单导线/柔性接线点，带塑料套管的冷压头，最大 | 16 mm² |
| 单导线/柔性接线点，不带塑料套管的冷压头，最小 | 0.5 mm² |
| 连接方式 | 螺钉连接 |
| 刚性导线最小横截面 | 0.5 mm² |
| 刚性导线最大横截面 | 16 mm² |
| 柔性导线最小横截面 | 0.5 mm² |
| 柔性导线最大横截面 | 16 mm² |
| 最小导线横截面AWG | 20 |
| 最大导线横截面AWG | 6 |
| 剥线长度 | 10 mm |
| 螺纹 | M4 |
| 最小紧固扭矩 | 1.2 Nm |
| 最大紧固扭矩 | 1.5 Nm |
| 单导线/柔性接线点，带塑料套管的冷压头，最小 | 0.5 mm² |
| 单导线/柔性接线点，带塑料套管的冷压头，最大 | 16 mm² |
| 单导线/柔性接线点，不带塑料套管的冷压头，最小 | 0.5 mm² |
| 绝缘电压输入／输出／外壳 | 500 V DC |
| 产品类型 | 冗余模块 |
| 产品系列 | QUINT S-ORING |
| MTBF (IEC 61709, SN 29500) | > 25297000 h (25 °C) > 15153000 h (40 °C) > 7449000 h (60 °C) |
| LED | 是 |
| 产品审核修订 | 03 |
| 保护等级 | III |
| 污染等级 | 2 |

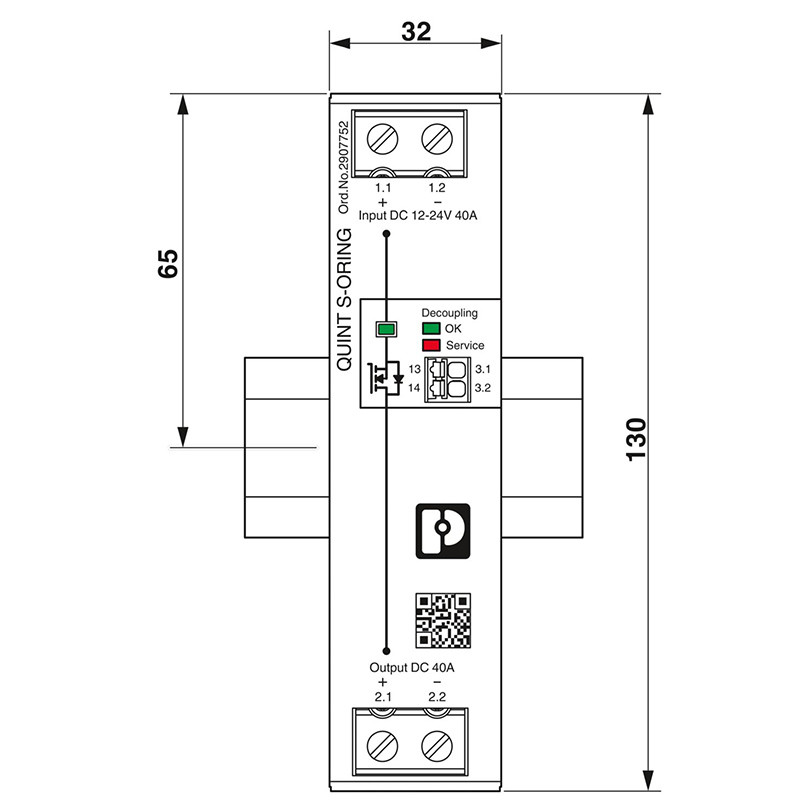

| 宽度 | 32 mm |
| 高度 | 130 mm |
| 深度 | 125 mm |
| 左侧/右侧安装距离 | 0 mm / 0 mm |
| 顶部/底部安装距离 | 40 mm / 20 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 可并排安装：PN ≥50 %，水平间距5 mm，若有带点部件，则距离 15 mm，垂直间距50 mm 可并排安装：PN <50 %，水平间距0 mm，顶部垂直距离40 mm，底部垂直距离20 mm |
| 安装位置 | 水平DIN导轨NS35，EN60715 |
| 阻燃等级符合UL 94标准（壳体/接线端子） | V0 |
| 外壳材料 | 金属 |
| 外壳类型 | 铝 (AlMg3) |
| 盖罩型号 | 镀锌薄钢板，无铬（ VI） |
| 标准——电源安装中所用的电子设备以及在电源安装中电子设备 的组装 | EN 50178/VDE 0160 (PELV) |
| 标准——电气安全 | EN 60950-1/VDE 0805 (SELV) |
| 标准——安全超低电压 | IEC 60950-1 (SELV) 和 EN 60204-1 (PELV) |
| 标准——防止冲击电流，电气设备中保护性隔离的基本要求 | EN 50178 |
| 标准——安全绝缘 | DIN VDE 0100-410 |
| 造船工业许可 | DNV GL |
| 抗噪的电磁兼容要求 | EN 61000-6-1 EN 61000-6-2 |
| 标准/规程 | EN 61000-4-2 |
| 触点放电 | 8 kV (强度测试4) |
| 空气放电 | 15 kV (强度测试4) |
| 备注 | 标准 B |
| 标准/规程 | EN 61000-4-3 |
| 频率范围 | 80 MHz ... 1 GHz |
| 测试场强 | 20 V/m (强度测试 3) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-4 |
| 输入 | 2 kV (强度测试4 - 非对称) |
| 输出 | 2 kV (强度测试4 - 非对称) |
| 备注 | 标准 A |
| 信号 | 2 kV (强度测试4 - 非对称) |
| 标准/规程 | EN 61000-4-5 |
| 输入 | 1 kV (强度测试3 - 对称) 2 kV (强度测试3 - 非对称) |
| 备注 | 标准 B |
| 标准/规程 | EN 61000-4-6 |
| I/O/S | 非对称 |
| 频率范围 | 0.15 MHz ... 80 MHz |
| 备注 | 标准 A |
| 电压 | 10 V (强度测试 3) |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
| 环境温度（运行） | -40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 保护等级 | IP20 |
| 最大高度 | ≤ 5000 m (> 2000 m，注意降低值) |
| 气候等级 | 3K3（ 符合EN 60721标准） |
| 允许的最大相对湿度（操作） | ≤ 95 % (25 °C 时，无冷凝) |
| 电击 | 18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） | < 15 Hz， 振幅±2.5 mm（ 符合IEC 60068-2-6） 15 Hz ... 150 Hz、2.3g、90 min. |
| 信号类型 | 继电器触点，浮地，电流受限 |
| 电耗量 | 40 A |
| 电源电压的电压类型 | DC |
| 额定输出电压 | UIn - 0.1 V |
| 缺省(值) | 开放式 |
| 附加信息 | UIN < 8 V DC |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 1.5 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 1.5 mm² |
| 最小导线横截面AWG | 24 |
| 最大导线横截面AWG | 16 |
| 连接方式 | 直插式连接 |
| 剥线长度 | 8 mm |
| 单导线/柔性接线点，带塑料套管的冷压头，最小 | 0.2 mm² |
| 单导线/柔性接线点，带塑料套管的冷压头，最大 | 0.75 mm² |
| 单导线/柔性接线点，不带塑料套管的冷压头，最小 | 0.2 mm² |
| 噪音辐射 | EN 55016 EN 61000-6-3（B类） |
| 电流 | 40 A |
| 温度 | 40 °C |
| 时间 | 186000 h |
| 附加信息 | 12 V DC |
| 传导性噪声排放 | EN 55016 EN 61000-6-3（B类） |
| 发射干扰 | 附加基本标准EN 61000-6-5（ 电站中的抗干扰性） |
| DNV GL传导干扰 | 级 A |
| 附加信息 | 区域 电源分配 |
| DNV GL噪声辐射 | 级 B |
| 标准/规程 | EN 61000-4-8 |
| 频率 | 16.67 Hz 50 Hz 60 Hz |
| 测试场强 | 30 A/m |
| 防止极性逆转 | < 是60 V |
| 宽度 | 122 mm |
| 高度 | 130 mm |
| 深度 | 35 mm |
| 低压指令 | 符合低电压指令2014/35/EC |
| 噪音排放的电磁兼容要求 | EN 61000-6-3 EN 61000-6-4 |
| 输入电流IStatic | 45 A (40 °C) |
| 输入电流IDynamic | 60 A (5 s) |
| 输入电流ISFB | 215 A (15 ms) |
| Static Boost (IStat.Boost) | 45 A |
| Dynamic Boost (IDyn.Boost) | 60 A (5 s) |
| 选择性熔断 (ISFB) | 215 A (15 ms) |
| 额定输入电流(IN) | 40 A (-40 °C ... 60 °C) |
| 额定输出电流（ IN ） | 40 A |
| Static Boost (IStat.Boost) | 45 A |
| Dynamic Boost (IDyn.Boost) | 60 A (5 s) |
| 选择性熔断 (ISFB) | 215 A (15 ms) |
| 输出说明 | 组合触点 |
| 最大切换电压 | 最大 30 V AC/DC |
| 最大启动电流 | ≤ 100 mA (防短路保护) |
| UIn < 8 V DC | LED熄灭，没有输入电压或冗余模块输出端短路 |
| UIn > 8 V DC | LED亮起绿色，有输入电压 |
| 冗余模块 有故障 | LED亮起红色，冗余模块需要进行工厂测试 |
