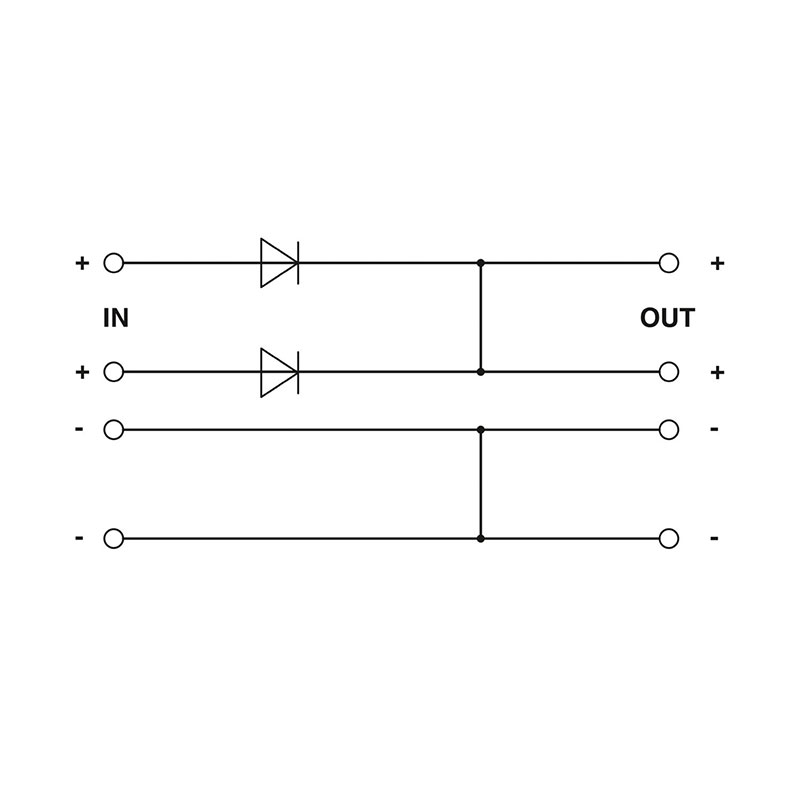

| 额定输入电压范围 | 12 V DC ... 24 V DC |
| 输入电压范围 | 10 V DC ... 30 V DC |
| 电源电压的电压类型 | DC |
| 防止极性逆转 | < 是60 V |
| 额定输入电流(IN) | 2x 20 A (-25 °C ... 60 °C) 1x 40 A (-25 °C ... 60 °C) |
| 最大电流Imax | 2x 30 A (-25 °C ... 40 °C) 1x 60 A (-25 °C ... 40 °C) |
| 瞬态过电压保护 | 压敏电阻 |
| 电压压降，输入／输出 | 典型值 0.5 V |
| 效率 | > 97 % > 97 % |
| 衰减 | 60 °C ... 70 °C (2.5 %/K) |
| 最大额定负载功率损耗 | 10 W (IOUT = 20 A时) |
| 串连 | 否 |
| 连接方式 | 螺钉连接 |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 6 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 4 mm² |
| 最小导线横截面AWG | 12 |
| 最大导线横截面AWG | 10 |
| 剥线长度 | 8 mm |
| 螺纹 | M3 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 连接方式 | 螺钉连接 |
| 刚性导线最小横截面 | 0.5 mm² |
| 刚性导线最大横截面 | 16 mm² |
| 柔性导线最小横截面 | 0.5 mm² |
| 柔性导线最大横截面 | 16 mm² |
| 最小导线横截面AWG | 10 |
| 最大导线横截面AWG | 6 |
| 剥线长度 | 10 mm |
| 螺纹 | M4 |
| 最小紧固扭矩 | 1.2 Nm |
| 最大紧固扭矩 | 1.5 Nm |
| 绝缘电压输入／输出／外壳 | 1000 V |
| 产品类型 | 冗余模块 |
| 产品系列 | QUINT DIODE |
| MTBF (IEC 61709, SN 29500) | 40000000 h |
| LED | 否 |
| 产品审核修订 | 08 |
| 保护等级 | III |
| 污染等级 | 2 |
| 宽度 | 50 mm |
| 高度 | 130 mm |
| 深度 | 125 mm |
| 水平针距 | 2.8 分区 |
| 左侧/右侧安装距离 | 5 mm / 5 mm |
| 顶部/底部安装距离 | 50 mm / 50 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 可并排安装：PN ≥50 %，水平间距5 mm，若有带点部件，则距离 15 mm，垂直间距50 mm 可并排安装：PN <50 %，水平间距0 mm，顶部垂直距离40 mm，底部垂直距离20 mm |
| 安装位置 | 水平DIN导轨NS35，EN60715 |
| 阻燃等级符合UL 94标准（壳体/接线端子） | V0 |
| 外壳材料 | 金属 |
| 保护等级 | IP20 |
| 环境温度（运行） | -40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 气候等级 | 3K3（ 符合EN 60721标准） |
| 允许的最大相对湿度（操作） | ≤ 95 % (25 °C 时，无冷凝) |
| 电击 | 18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） | < 15 Hz， 振幅±2.5 mm（ 符合IEC 60068-2-6） 15 Hz ... 150 Hz、2.3g、90 min. |
| 最大高度 | ≤ 5000 m |
| 标准——电源安装中所用的电子设备以及在电源安装中电子设备 的组装 | EN 50178/VDE 0160 (PELV) |
| 标准——电气安全 | EN 60950-1/VDE 0805 (SELV) |
| 标准——安全超低电压 | IEC 60950-1 (SELV) 和 EN 60204-1 (PELV) |
| 标准——防止冲击电流，电气设备中保护性隔离的基本要求 | EN 50178 |
| 标准——安全绝缘 | DIN VDE 0100-410 |
| 低压指令 | 符合低电压指令2014/35/EC |
| 噪音排放的电磁兼容要求 | EN 61000-6-3 EN 61000-6-4 |
| 抗噪的电磁兼容要求 | EN 61000-6-1 EN 61000-6-2 |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 标准/规程 | EN 61000-4-5 |
| 输入 | 2 kV (Level 3——非对称： 导线对地) 1 kV (2 级——对称：导线与导线) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-6-3 |
| 无线电干扰电压符合EN 55011标准 | EN 55011（EN 55022）B 类，应用领域：工业和民用 |
| 无线电干扰符合EN 55011标准 | EN 55011（EN 55022） B类，应用领域：工业和民用 |
| 输入电压范围 | 10 V DC ... 30 V DC |
| 额定输出电压 | UIn - 0,5 V |
| DC输入电压范围 | 10 V DC ... 30 V DC |
| ATEX | 。 II 3 G Ex ec IIC T4 Gc DEKRA 20ATEX0041 X |
| 额定输入电压范围 | 12 V DC ... 24 V DC |
| 额定输出电流（ IN ） | 40 A (增加功率) 20 A (冗余) |
| 标准/规程 | EN 61000-4-5 |
| 输入 | 2 kV (Level 3——非对称： 导线对地) 1 kV (2 级——对称：导线与导线) |
