| 输入电压范围 | 18 V DC ... 30 V DC |
| 电源电压的电压类型 | DC |
| DC输入电压范围 | 18 V DC ... 30 V DC |
| 输入电压 | 24 V DC |

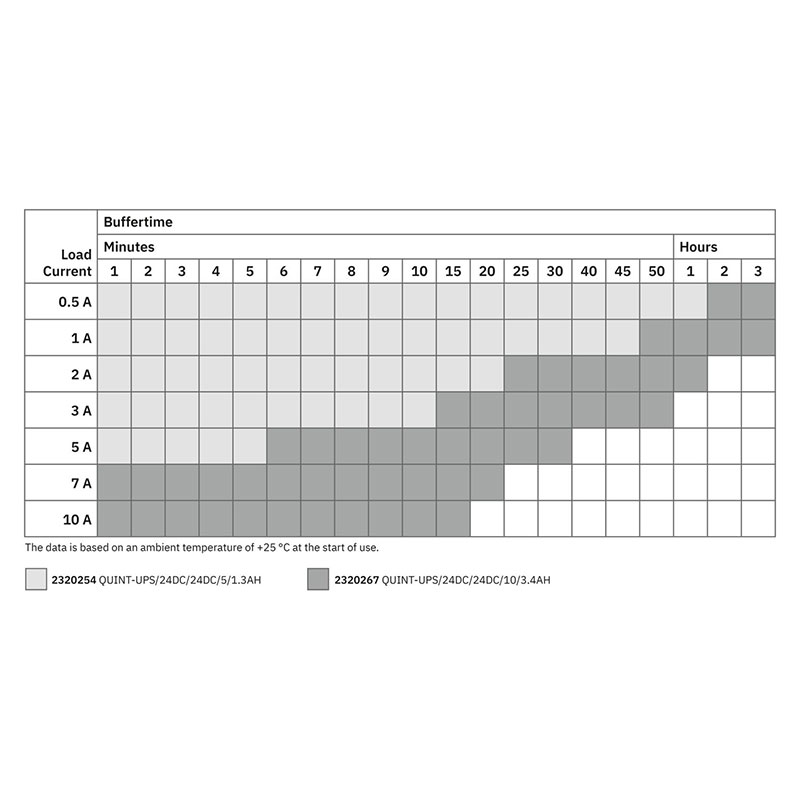

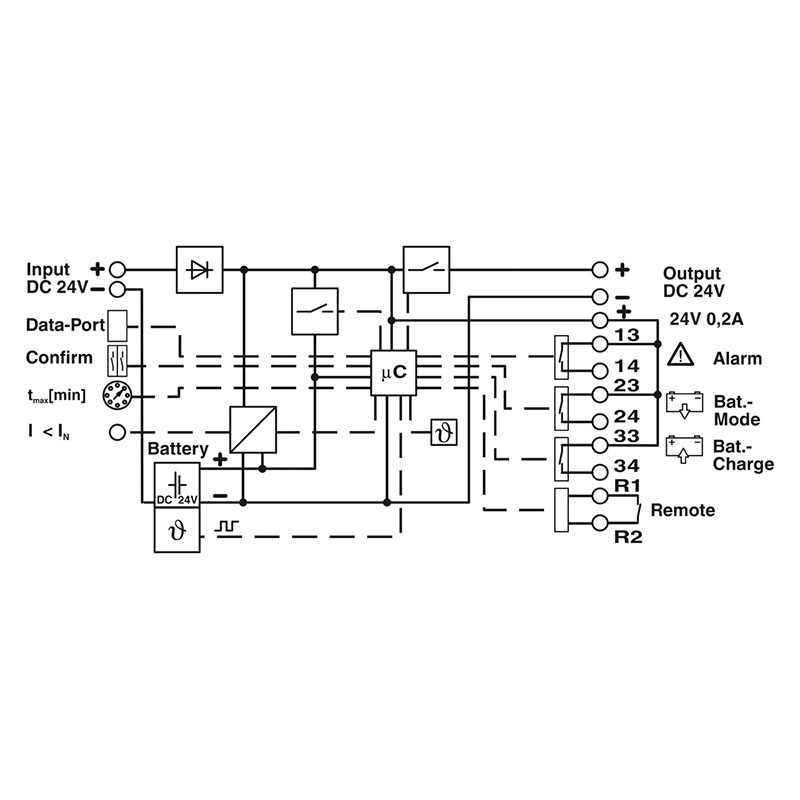

| 缓冲时间 | 180 min. (1 A) 10 min. (10 A) |
| 效率 | > 97.6 % (干线操作，带充电电源存储设备) 96.41 % |
| 衰减 | 60 °C ... 70 °C (2.5 %/K) |
| 串连 | 否 |
| 连接方式 | 螺钉连接 |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 2.5 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 2.5 mm² |
| 最小导线横截面AWG | 16 |
| 最大导线横截面AWG | 12 |
| 剥线长度 | 7 mm |
| 螺纹 | M4 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 连接方式 | 螺钉连接 |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 2.5 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 2.5 mm² |
| 最小导线横截面AWG | 16 |
| 最大导线横截面AWG | 12 |
| 剥线长度 | 7 mm |
| 螺纹 | M4 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 产品类型 | DC UPS带集成电池 |
| 产品系列 | QUINT UPS ‒ 集成电池的不间断电源 |
| MTBF (IEC 61709, SN 29500) | > 806000 h (40 °C) |
| 处理 | 用过的电池绝不能与生活垃圾一同废弃，应当参照所适用的国家 规定进行处理。 |
| IQ技术 | 是 |
| 产品审核修订 | 07 |
| 保护等级 | III |
| 污染等级 | 2 |
| 宽度 | 120 mm |
| 高度 | 169 mm |
| 深度 | 125 mm |
| 左侧/右侧安装距离 | 5 mm / 5 mm |
| 顶部/底部安装距离 | 50 mm / 50 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 可并排安装： 水平 5 mm，垂直 5 cm |
| 安装位置 | 水平DIN导轨NS35，EN60715 |
| 外壳材料 | 金属 |
| 外壳类型 | 钢板，镀锌 |
| 侧边组件类型 | 镀锌钢板，封闭式 |
| 标准——电源安装中所用的电子设备以及在电源安装中电子设备 的组装 | EN 50178/VDE 0160 (PELV) |
| 标准——电气安全 | EN 60950-1/VDE 0805 (SELV) EN 61558-2-17 |
| 轨道应用 | EN 50121-4 |
| 低压指令 | 符合低电压指令2014/35/EC |
| 噪音排放的电磁兼容要求 | EN 61000-6-3 EN 61000-6-4 |
| 抗噪的电磁兼容要求 | EN 61000-6-1 EN 61000-6-2 |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 标准/规程 | EN 61000-4-2 |
| 触点放电 | 8 kV (强度测试4) |
| 空气放电 | 15 kV (强度测试4) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-3 |
| 频率范围 | 80 MHz ... 1 GHz |
| 测试场强 | 20 V/m |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-4 |
| 输入 | 2 kV (强度测试3 - 非对称) |
| 输出 | 2 kV (强度测试3 - 非对称) |
| 备注 | 标准 A |
| 信号 | 2 kV (强度测试4 - 非对称) |
| 标准/规程 | EN 61000-4-5 |
| 输入 | 0.5 kV (强度测试1 - 对称) 0.5 kV (强度测试1 - 非对称) |
| 备注 | 标准 B |
| 标准/规程 | EN 61000-4-6 |
| I/O/S | 非对称 |
| 频率范围 | 0.15 MHz ... 80 MHz |
| 备注 | 标准 A |
| 电压 | 10 V (强度测试 3) |
| 标准/规程 | EN 61000-6-3 |
| 无线电干扰电压符合EN 55011标准 | EN 55011（EN 55022）B 类，应用领域： 工业和民用 |
| 无线电干扰符合EN 55011标准 | EN 55011（EN 55022） B类，应用领域： 工业和民用 |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
| 有关电池的注意事项 | 本产品所含电池的保质期有限，必须每隔几个月充电一次。产品 包装上标明电池何时必须启动或充电。在技术数据区域内的“最后 一次启动”下可找到一般保质期说明。 |
| 环境温度（存放/运输） | -20 °C ... 40 °C |
| 保护等级 | IP20 |
| 气候等级 | 3K3（ 符合EN 60721标准） |
| 允许的最大相对湿度（操作） | ≤ 95 % (25 °C，无冷凝) |
| 电击 | 18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） | < 15 Hz， 振幅±2.5 mm（ 符合IEC 60068-2-6） 15 Hz ... 150 Hz, 2.3g tv = 90 min. |
| 环境温度（充电） | 0 °C ... 40 °C |
| 环境温度（放电） | -20 °C ... 50 °C |
| 信号类型 | LED 接口/软件 继电器触点 |
| 电耗量 | 18.6 A (24 V DC) 14 A 3.6 A 9.5 mA |
| 输出电压范围 | 18 V DC ... 30 V DC |
| 额定输出电压 | 24 V DC |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 2.5 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 2.5 mm² |
| 最小导线横截面AWG | 24 |
| 最大导线横截面AWG | 12 |
| 螺纹 | M4 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 连续负载电流 | ≤ 200 mA |
| 时间 | 295585 h |
| 输出功率 | 240 W |
| 状态显示 | LED |
| 关于状态显示的注意事项 | 静态接通 |
| 信号分配 | Power In OK |
| 电池技术 | VRLA-AGM |
| 最长调试间隔（仅电池） | 6 月 (0 °C ... 20 °C) |
| 上次调试（仅电池） - 范围 | 3 月 ... 6 月 (20 °C ... 30 °C) 1 月 ... 3 月 (30 °C ... 40 °C) |
| 存储介质 | VRLA-AGM Battery 4.0 Ah |
| 额定电压 UN | 24 V DC |
| 充电结束 | 24 V DC ... 29 V DC (温度补偿) |
| 充电电流 | 1.2 A |
| 额定容量 | 4 Ah |
| 缓冲时间 | 180 min. (1 A) 10 min. (10 A) |
| 桥接时间 | 600 s |
| 额定输出电压 | 24 V DC |
| 输出电压范围 | 18 V DC ... 30 V DC (UOUT = UIN - 0,1 V DC) |
| 周期 | 12 ms (SFB技术) |
| 额定输出电流（ IN ） | 10 A (0 °C ... 40 °C) |
| POWER BOOST (IBoost) | 15 A (0 °C ... 40 °C) |
| 选择性熔断 (ISFB) | 60 A (0 °C ... 40 °C) |
| 额定输出电压 | 24 V DC |
| 输出电压范围 | 19.2 V DC ... 27.6 V DC (UOUT = UBAT - 0,5 V DC) |
| 周期 | 15 ms (SFB技术) |
| 额定输出电流（ IN ） | 10 A (0 °C ... 40 °C) |
| POWER BOOST (IBoost) | 15 A (0 °C ... 40 °C) |
| 选择性熔断 (ISFB) | 65 A (0 °C ... 40 °C) |
| 输出说明 | 继电器 |
| 连续负载电流 | ≤ 100 mA |
| 输出电压 | ≤ 30 V AC/DC |
| 输出说明 | 继电器 |
| 输出电压 | ≤ 30 V AC/DC |
| 连续负载电流 | ≤ 100 mA |
| 输出说明 | 继电器 |
| 输出电压 | ≤ 30 V AC/DC |
| 连续负载电流 | ≤ 100 mA |
| 接口 | IFS（ 接口系统数据端口） |
| 信号分配 | 报警 |
| 状态显示 | LED |
| 关于状态显示的注意事项 | 静态接通 |
| 颜色 | 红色 |
| 输出电流限值 | > 15 A (电池操作) |
| 额定输出电流（ IN ） | 10 A (0 °C ... 40 °C) |
| 并联 | 2 |
| 电池模块使用寿命 | 6 年数 ... 9 年数 (20 °C) |
| 蓄能器类型 | 2x BB Battery HR4.2-12FR (from UPS V/C-level 06) |
| IQ技术 | 是 |
| 温度传感器： | 是 |
| 网络管理 | 是 |
