| 输入电压范围 | 18 V DC ... 30 V DC |
| 最大介电强度 | 35 V DC (已进行防反极性保护) |
| 冲击电流 | ≤ 9 A (≤ 4 ms) |
| 输入电压 | 24 V DC |
| 电源电压的电压类型 | DC |
| 保险丝内部输入 | 无 |
| 国家电网典型电压 | 24 V DC |
| 防止极性逆转 | 是 |
| 固定备份阈值 | 22 V DC 30 V DC |
| 电压压降，输入／输出 | 0.5 V DC |
| 效率 | 典型值 98 % |
| 防短路保护 | 是 |
| 输出电流限值 | 在干线模式中根据连接的上游电流限值设备 > 45 A (电池操作) |
| 输出数目 | 1 |
| 防空转 | 是 |
| 切换时间 | 0 ms |
| 位置 | 1.x |
| 位置 | 2.x |
| 产品类型 | DC UPS |
| 产品系列 | QUINT USV |
| MTBF (IEC 61709, SN 29500) | > 1980000 h (25 °C) > 604200 h (60 °C) > 1205000 h (40 °C) |
| 产品审核修订 | 05 |
| 保护等级 | III (不带PE) |
| 污染等级 | 2 |
| 右侧/左侧安装距离（有效，无效） | 0 mm / 0 mm (POut ≤50% ) |
| 顶部/底部安装距离（有效，无效） | 40 mm / 20 mm (POut ≤50% ) |
| 左侧/右侧安装距离（有效） | 5 mm / 5 mm (POut ≥50% ) |
| 右侧/左侧安装距离（无效） | 0 mm / 0 mm (POut ≥50% ) |
| 顶部/底部安装距离（有效） | 50 mm / 50 mm (POut ≥50% ) |
| 顶部/底部安装距离（无效） | 40 mm / 20 mm (POut ≥50% ) |
| 安装类型 | DIN导轨安装 |
| 安装位置 | 可安装在符合EN 60715的垂直导轨NS 35/7.5或NS 35/15上 |
| 阻燃等级符合UL 94标准（壳体/接线端子） | V0 |
| 外壳材料 | 金属 |
| 侧边组件类型 | 铝AlMg3 |
| 盖罩型号 | 不锈钢X6Cr17 |
| 保护等级 | IP20 |
| 环境温度（运行） | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 气候等级 | 3K3 (EN 60721) |
| 允许的最大相对湿度（操作） | ≤ 95 % (25 °C 时，无冷凝) |
| 电击 | 18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） | 2.3g |
| 最大高度 | ≤ 4000 m |
| 环境温度（调试类型测试） | -40 °C |
| EN 61010-1 | II (≤ 4000 m) |
| EN 61010-2-201 | II (≤ 4000 m) |
| 标识 | UL/C-UL Listed UL 61010-1 |
| 低压指令 | 符合低电压指令2014/35/EC |
| 噪音排放的电磁兼容要求 | EN 61000-6-3 EN 61000-6-4 |
| 抗噪的电磁兼容要求 | EN 61000-6-1 EN 61000-6-2 |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 标准/规程 | EN 61000-4-2 |
| 触点放电 | 8 kV (强度测试4) |
| 空气放电 | 15 kV (强度测试4) |
| 备注 | 标准 B |
| 标准/规程 | EN 61000-4-3 |
| 频率范围 | 80 MHz ... 1 GHz |
| 测试场强 | 20 V/m (强度测试 3) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-4 |
| 输入 | 4 kV (强度测试4 - 非对称) |
| 输出 | 4 kV (强度测试4 - 非对称) |
| 备注 | 标准 B |
| 信号 | 4 kV (强度测试4 - 非对称) |
| 标准/规程 | EN 61000-4-5 |
| 输入 | 1 kV (强度测试3 - 对称) 2 kV (强度测试3 - 非对称) |
| 备注 | 标准 B |
| 标准/规程 | EN 61000-4-6 |
| I/O/S | 非对称 |
| 频率范围 | 0.15 MHz ... 80 MHz |
| 备注 | 标准 A |
| 电压 | 10 V (强度测试 3) |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
| 频率 | 50 Hz 60 Hz |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 10 mm (刚性/柔性) |
| 紧固扭矩 | 1.2 Nm ... 1.5 Nm |
| 刚性 | 0.5 mm² ... 16 mm² |
| 柔性 | 0.5 mm² ... 16 mm² |
| 柔性带没有塑料套管的冷压头 | 0.5 mm² ... 16 mm² |
| 柔性带配有塑料套管的冷压头 | 0.5 mm² ... 16 mm² |
| 刚性 (AWG) | 8 ... 6 (Cu) |
| 螺钉头驱动方式 | 开槽 L |
| 信号类型 | DC OK（ 绿色） 数据（红色，绿色） SOC（ 红色，绿色） 电池模式（黄色） 报警（红色） |
| 紧固扭矩 | 1.2 Nm ... 1.5 Nm |
| 标识 | UL/C-UL Listed UL 61010-2-201 |
| 吸合时间 | 最大 3 s |
| 螺钉头驱动方式 | 开槽 L |
| 位置 | 3.x |
| 环保指令 | RoHS指令2011/65/EU Reach WEEE |
| 标准标识 | 超低防护电压 |
| 标准/规格 | IEC 61010-1 (SELV) IEC 61010-2-201 (PELV) |
| 频率范围 | 50 Hz ... 60 Hz |
| 宽度 | 47 mm |
| 高度 | 130 mm |
| 深度 | 125 mm 125 mm (设备深度（ DIN导轨安装式）) |
| 宽度 | 123 mm |
| 高度 | 130 mm |
| 深度 | 49 mm |
| 标识 | CAN/CSA-C22.2 No. 61010-1-12 |
| 发射干扰 | 附加基本标准EN 61000-6-5（ 电站中的抗干扰性） 61850-3 (供电), IEC/EN |
| 附加信息 | 60 秒 |
| 标准/规程 | EN 61000-4-8 |
| 频率 | 16.67 Hz 60 Hz 50 Hz |
| 测试场强 | 100 A/m |
| 位置标识 | 4.1 (+)，4.2 (-)， 4.3 (“) |
| 柔性带配有塑料套管的冷压头 | 0.2 mm² ... 0.75 mm² |
| 刚性 (AWG) | 24 ... 16 (Cu) |
| 剥线长度 | 8 mm (刚性/柔性) |

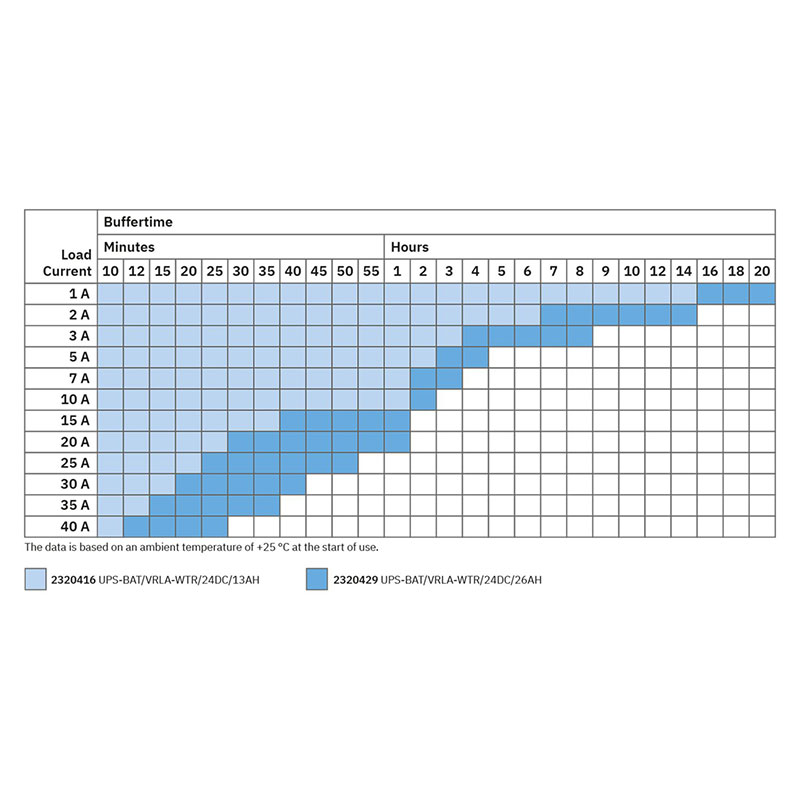

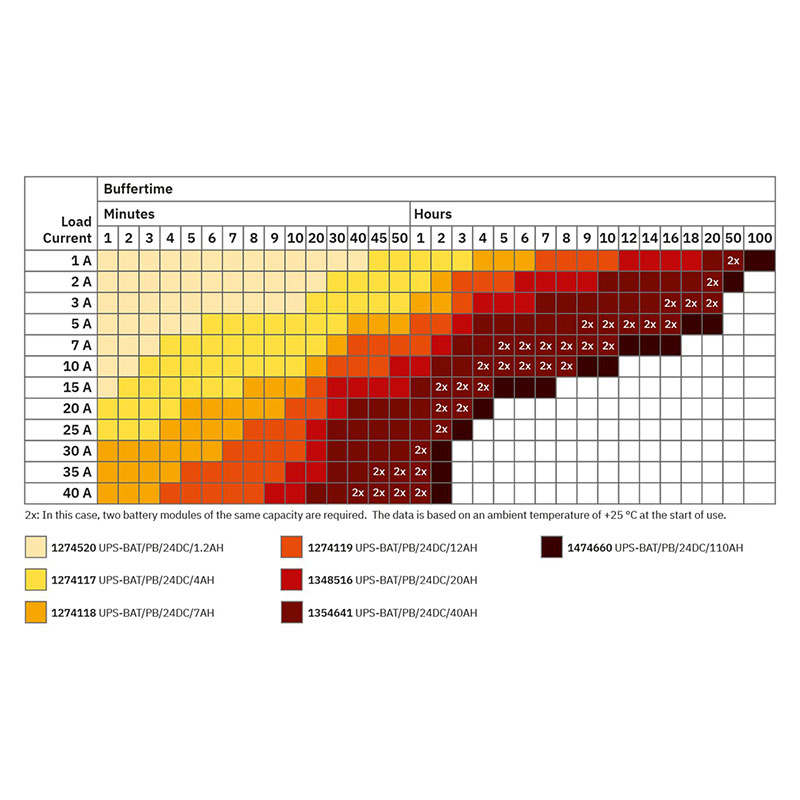

| 缓冲时间 | 33 min. (38 Ah) |
| 电池技术 | VRLA ，VRLA-WTR ，LI-ION |
| 充电时间 | 500 min. (38 Ah) |
| 额定电压UN | 24 V DC |
| 充电结束电压（已对温度进行补偿） | 25 V DC ... 32 V DC |
| 充电结束电压（可组态） | 27.6 V DC |
| 充电电流（可组态） | 最大 5 A |
| 标称容量（无额外的充电器） | 7 Ah ... 135 Ah |
| 最大容量 | 135 Ah |
| 深度放电保护（可组态） | 19.2 V DC |
| 充电特征曲线 | IU0U |
| IQ-Technology | 是 |
| 温度传感器 | 是 |
| 温度补偿（可组态） | 42 mV/K |
| 输出电压范围 | 18 V DC ... 30 V DC 18 V DC ... 32 V DC |
| 输出电压 | 24 V DC (UOUT = UIN - 0.5 V DC) |
| 输出电压范围 | 19 V DC ... 32 V DC |
| 输出电压 | 24 V DC (UOUT = UBAT - 0.5 V DC) |
| 输出电流IN | 40 A |
| Static Boost (IStat.Boost) | 45 A |
| 选择性熔断 (ISFB) | 215 A (15 ms) |
| 输出功率POUT（UN ，IOUT = IN ） | 960 W |
| 输出功率POUT（UN ，IOUT = Istat.Boost ） | 1080 W |
| USB并联连接 | 否 |
| UPS串联连接 | 否 |
| 动态触发阈值 | > 1 V / 100 ms |
| 电池运行中的接通时间（电池启动） | 8 s |
| 电流消耗IN（UN ，IOUT = IN ，Icharge = 0） | 40.1 A |
| 电流消耗Imax（UN ，IOUT = IStat.Boost ，Icharge = max ） | 51.2 A |
| 电流消耗INo-Load（UN ，IOUT = 0，Icharge = 0） | 50 mA |
| 电流消耗Icharge（UN ，IOUT = 0，Icharge = max） | 6.1 A |
| 功耗PN（UN ，IOUT = IN ，Icharge = 0） | 965 W |
| 功耗Pmax（UN ，IOUT = IStat.Boost ，Icharge = max） | 1120 W |
| 功耗P No-Load（UN ，IOUT = 0，Icharge = 0） | 1.3 W |
| 功耗Pcharge（UN ，IOUT = 0，Icharge = max） | 147 W |
| 接线标识 | 3.8 (+) |
| 通道 | DI（ 数字输入） |
| 状态 | Bat.-Mode |
| 状态条件 | 低层 (30 ms) |
| 信号 - 状态分配 | low - active |
| 参考电位 | 3.9（SGnd，与1.2、2.2、4.2相同） |
| LED状态指示灯 | 黄色（电池模式） |
| 接线标识 | 3.7 (+) |
| 通道（可组态） | DI（ 数字输入）默认，AI（ 模拟输入） |
| 状态（可组态） | 充电电流降低 |
| 状态条件 | 低层 |
| 信号 - 状态分配 | low - active |
| 单元信号 | I (mA) |
| 参考电位 | 3.9（SGnd，与1.2、2.2、4.2相同） |
| 接线标识 | 3.6 (+) |
| 通道 | DI（ 数字输入） |
| 状态（可组态） | 分断 |
| 状态条件 | 低层 |
| 信号 - 状态分配 | low - active |
| 参考电位 | 3.9（SGnd，与1.2、2.2、4.2相同） |
| LED状态指示灯 | 绿灯，闪烁（ DC OK） |
| 输出电流IN | 40 A |
| 接线标识 | 3.1 (+), 3.9 (SGnd) |
| 参考电位 | 3.9（SGnd，与1.2、2.2、4.2相同） |
| 接线标识 | 3.2, 3.3 |
| 通道 | DO（ 数字输出） |
| 开关电压 | 最大 30 V AC/DC |
| 开关触点（浮地） | OptoMOS |
| 状态（可组态） | 组报警 |
| 状态条件（可组态） | 报警阈值 |
| 电流承载能力 | 最大 100 mA |
| 状态 - 信号分配 | NC (Normally Closed) |
| LED状态指示灯 | 红色（报警） |
| 接线标识 | 3.4 (+) |
| 通道 | DO（ 数字输出） |
| 半导体输出 | MOSFET |
| 状态（可组态） | Bat.-Mode |
| 状态条件（可组态） | UIN < 18 V DC, UIN > 30 V DC, Bat.-Start |
| 状态 - 信号分配 | active - high |
| 参考电位 | 3.9（SGnd，与1.2、2.2、4.2相同） |
| LED状态指示灯 | 黄色（电池模式） |
| 接线标识 | 3.5 (+) |
| 通道 | DO（ 数字输出） |
| 半导体输出 | MOSFET |
| 状态（可组态） | Ready |
| 状态条件（可组态） | SOC = 100 % |
| 状态 - 信号分配 | active - high |
| 参考电位 | 3.9（SGnd，与1.2、2.2、4.2相同） |
| LED状态指示灯 | 绿色（ SOC充电状态） |
| 位置 | 4.x |
| 标识 | IEC 61010-1 IEC 61010-2-201 |
| 标识 | Class Guideline DNVGL-CG-0339 |
| 注意 | Location classes: Temperature D (see Application/Limitation), Humidity B, Vibration A/C, EMC B |
| 抗干扰 | 抗干扰性符合EN 61000-6-1（ 住宅）、EN 61000-6-2（ 工业）和EN 61000-6-5（ 电站设备区域）IEC/EN 61850-3 (供电) |
| 并联电源存储设备 | 是，5（注意线路保护） |
| 串联电源存储设备 | 否 |
| Static Boost (IStat.Boost) | 45 A |
| Dynamic Boost (IDyn.Boost) | 60 A (5 s) |
| 选择性熔断 (ISFB) | 215 A (15 ms) |
| 输出功率POUT（UN ，IOUT = IN ） | 960 W |
| 输出功率POUT（UN ，IOUT = Istat.Boost ） | 1080 W |
