额定输入电压范围 | 12 V DC ... 24 V DC |
输入电压范围 | 10 V DC ... 30 V DC |
电源电压的电压类型 | DC |
防止极性逆转 | < 是60 V |
额定输入电流(IN) | 2x 20 A (-25 °C ... 60 °C) 1x 40 A (-25 °C ... 60 °C) |
最大电流Imax | 2x 25 A (-25 °C ... 40 °C) 1x 50 A (-25 °C ... 40 °C) |

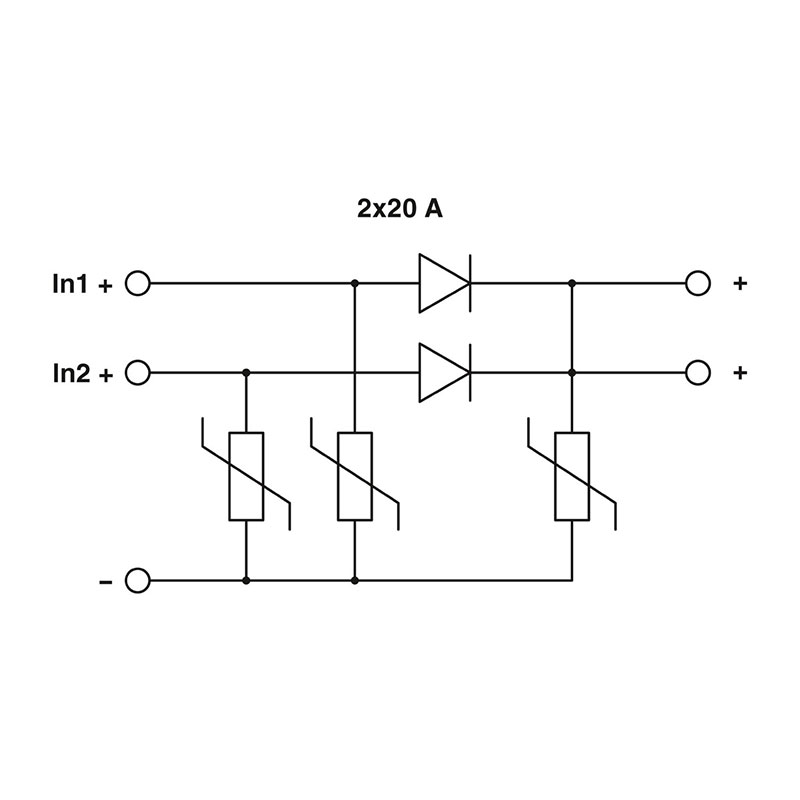

瞬态过电压保护 | 压敏电阻 |
电压压降,输入/输出 | 0.5 V |
效率 | > 97 % |
额定输出电压 | UIn - 0,5 V |
额定输出电流( IN ) | 40 A 20 A |
衰减 | 60 °C ... 70 °C (2.5 %/K) |
最大额定负载功率损耗 | 10 W (IOUT = 20 A时) |
串连 | 否 |
连接方式 | 直插式连接 |
刚性导线最小横截面 | 0.2 mm² |
刚性导线最大横截面 | 10 mm² |
柔性导线最小横截面 | 0.2 mm² |
柔性导线最大横截面 | 6 mm² |
最小导线横截面AWG | 12 |
最大导线横截面AWG | 8 |
剥线长度 | 15 mm |
连接方式 | 螺钉连接 |
刚性导线最小横截面 | 0.75 mm² |
刚性导线最大横截面 | 16 mm² |
柔性导线最小横截面 | 0.75 mm² |
柔性导线最大横截面 | 16 mm² |
最小导线横截面AWG | 8 |
最大导线横截面AWG | 4 |
剥线长度 | 18 mm |
螺纹 | M3 |
最小紧固扭矩 | 0.5 Nm |
最大紧固扭矩 | 0.6 Nm |
绝缘电压输入/输出/外壳 | 500 V |
产品类型 | 冗余模块 |
产品系列 | TRIO DIODE |
MTBF (IEC 61709, SN 29500) | 82870031 h (25 °C) 26315113 h (60 °C) 50190012 h (40 °C) |
LED | 否 |
产品审核修订 | 04 |
保护等级 | III |
污染等级 | 2 |
宽度 | 41 mm |
高度 | 130 mm |
深度 | 115 mm |
左侧/右侧安装距离 | 0 mm / 0 mm |
顶部/底部安装距离 | 50 mm / 50 mm |
安装类型 | DIN导轨安装 |
组装说明 | 可并排安装:水平间距0 mm,垂直间距50 mm |
安装位置 | 水平DIN导轨NS35,EN60715 |
阻燃等级符合UL 94标准(壳体/接线端子) | V0 |
外壳材料 | 金属 |
外壳类型 | 钢板,镀锌 |
侧边组件类型 | 铝 |
保护等级 | IP20 |
环境温度(运行) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
环境温度(存放/运输) | -40 °C ... 85 °C |
气候等级 | 3K3( 符合EN 60721标准) |
允许的最大相对湿度(操作) | ≤ 95 % (25 °C 时,无冷凝) |
电击 | 18 ms,30g,在每个空间方向(符合IEC 60068-2-27) |
振动(操作) | < 15 Hz, 振幅±2.5 mm( 符合IEC 60068-2-6) 15 Hz ... 150 Hz、2.3g、90 min. |
标准——电源安装中所用的电子设备以及在电源安装中电子设备 的组装 | EN 50178/VDE 0160 (PELV) |
标准——电气安全 | IEC 62368-1 (SELV) |
标准——安全超低电压 | IEC 62368-1 (SELV) und EN 60204-1 (PELV) |
低压指令 | 符合低电压指令2014/35/EC |
噪音排放的电磁兼容要求 | EN 61000-6-3 EN 61000-6-4 |
抗噪的电磁兼容要求 | EN 61000-6-1 EN 61000-6-2 |
标准/规程 | EN 61000-4-2 |
触点放电 | 4 kV (强度测试 3) |
空气放电 | 8 kV (强度测试 3) |
备注 | 标准 B |
标准/规程 | EN 61000-4-3 |
频率范围 | 80 MHz ... 1 GHz |
测试场强 | 10 V/m |
备注 | 标准 A |
标准/规程 | EN 61000-4-4 |
输入 | 2 kV (强度测试3 - 非对称) |
输出 | 2 kV (强度测试3 - 非对称) |
备注 | 标准 B |
标准/规程 | EN 61000-4-5 |
输入 | 0.5 kV (强度测试2 - 对称) 0.5 kV (强度测试3 - 非对称) |
备注 | 标准 B |
标准/规程 | EN 61000-4-6 |
I/O/S | 非对称 |
频率范围 | 0.15 MHz ... 80 MHz |
备注 | 标准 A |
电压 | 10 V (强度测试 3) |
标准/规程 | EN 61000-4-11 |
标准/规程 | EN 61000-6-3 |
无线电干扰电压符合EN 55011标准 | EN 55011(EN 55022)B 类,应用领域:工业和民用 |
无线电干扰符合EN 55011标准 | EN 55011(EN 55022) B类,应用领域:工业和民用 |
标准A | 规定限度内的正常操作行为。 |
标准B | 可通过设备自我恢复的操作性能临时性降级。 |
额定输入电流(IN) | 2x 20 A (-25 °C ... 60 °C) 1x 40 A (-25 °C ... 60 °C) |
