QUINT4-DIODE/12-24DC/2X20/1X40 - 冗余模块
QUINT4-DIODE/12-24DC/2X20/1X40 - 冗余模块
QUINT4-DIODE/12-24DC/2X20/1X40 - 冗余模块
QUINT4-DIODE/12-24DC/2X20/1X40 - 冗余模块
QUINT4-DIODE/12-24DC/2X20/1X40 - 冗余模块
QUINT4-DIODE/12-24DC/2X20/1X40 - 冗余模块
菲尼克斯
QUINT4-DIODE/12-24DC/2X20/1X40 - 冗余模块
2907719
DIN导轨二极管模块 12-24 V DC/2x20 A或1x40 A。直至所接设备,冗余全都一致。
产品优势: • 柔性 • 坚固的设计 • 建立100%冗余系统
产品详情
产品描述
技术数据
输入数据
直流电运行
额定输入电压范围 12 V DC ... 24 V DC
输入电压范围 10 V DC ... 30 V DC
电源电压的电压类型 DC
防止极性逆转 < 是60 V
额定输入电流(IN) 2x 20 A (-40 °C ... 60 °C) 1x 40 A (-40 °C ... 60 °C)
最大电流Imax 2x 30 A (-40 °C ... 40 °C) 1x 60 A (-40 °C ... 40 °C)
瞬态过电压保护 压敏电阻
电压压降,输入/输出 0.5 V
输出数据
效率 > 97 %
额定输出电压 UIn - 0,5 V
额定输出电流( IN ) 40 A (增加功率) 20 A (冗余)
衰减 60 °C ... 70 °C (2.5 %/K)
最大额定负载功率损耗 10 W (IOUT = 20 A时)
串连
连接数据
输入
连接方式 螺钉连接
刚性导线最小横截面 0.5 mm²
刚性导线最大横截面 16 mm²
柔性导线最小横截面 0.5 mm²
柔性导线最大横截面 16 mm²
最小导线横截面AWG 10
最大导线横截面AWG 6
剥线长度 10 mm
螺纹 M4
最小紧固扭矩 1.2 Nm
最大紧固扭矩 1.5 Nm
输出
连接方式 螺钉连接
刚性导线最小横截面 0.5 mm²
刚性导线最大横截面 16 mm²
柔性导线最小横截面 0.5 mm²
柔性导线最大横截面 16 mm²
最小导线横截面AWG 10
最大导线横截面AWG 6
剥线长度 10 mm
螺纹 M4
最小紧固扭矩 1.2 Nm
最大紧固扭矩 1.5 Nm
电气特性
绝缘电压输入/输出/外壳 1000 V
产品属性
产品类型 冗余模块
产品系列 QUINT DIODE
MTBF (IEC 61709, SN 29500) 40000000 h (40 °C)
LED
数据管理状态
产品审核修订 09
绝缘特性
保护等级 III
污染等级 2

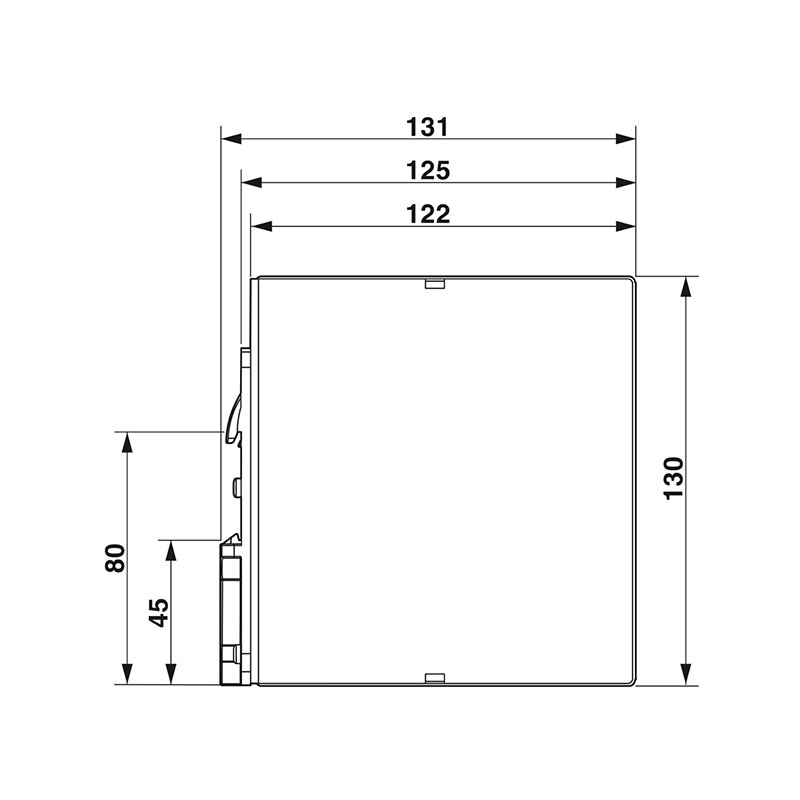

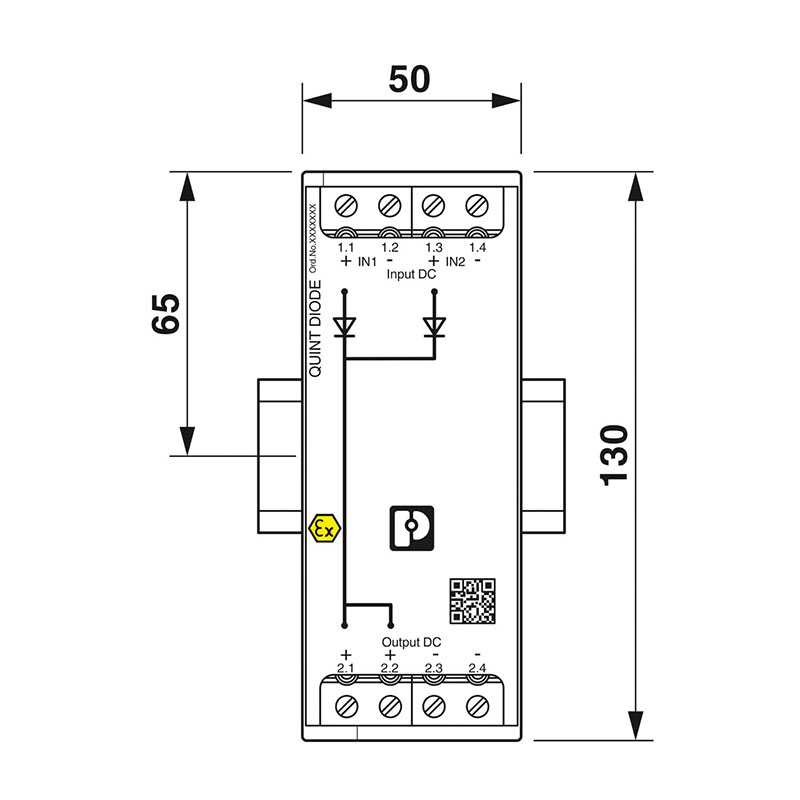

尺寸
宽度 50 mm
高度 130 mm
深度 125 mm
安装尺寸
左侧/右侧安装距离 5 mm / 5 mm
顶部/底部安装距离 50 mm / 50 mm
安装
安装类型 DIN导轨安装
组装说明 可并排安装: PN ≥50 %,水平间距5 mm,若有带点部件,则距离 15 mm,垂直间距50 mm 可并排安装: PN <50 %,水平间距0 mm,顶部垂直距离40 mm, 底部垂直距离20 mm
安装位置 水平DIN导轨NS35,EN60715
材料规格
阻燃等级符合UL 94标准(壳体/接线端子) V0
外壳材料 金属
环境和真实条件
环境条件
保护等级 IP20
环境温度(运行) -40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
环境温度(存放/运输) -40 °C ... 85 °C
气候等级 3K22( 符合EN 60721-3-3标准)
允许的最大相对湿度(操作) ≤ 95 % (25 °C 时,无冷凝)
电击 18 ms,30g,在每个空间方向(符合IEC 60068-2-27)
振动(操作) < 15 Hz, 振幅±2.5 mm( 符合IEC 60068-2-6) 15 Hz ... 150 Hz、2.3g、90 min.
最大高度 ≤ 5000 m
标准和规范
标准——电源安装中所用的电子设备以及在电源安装中电子设备 的组装 EN 50178/VDE 0160 (PELV)
标准——电气安全 EN 60950-1/VDE 0805 (SELV)
标准——安全超低电压 IEC 62368-1 (SELV) und EN 60204-1 (PELV)
标准——防止冲击电流,电气设备中保护性隔离的基本要求 EN 50178
标准——安全绝缘 DIN VDE 0100-410
认证
造船工业许可 DNV
电磁兼容数据
低压指令 符合低电压指令2014/35/EC
噪音排放的电磁兼容要求 EN 61000-6-3 EN 61000-6-4
抗噪的电磁兼容要求 EN 61000-6-1 EN 61000-6-2
电磁兼容性
电涌电压负载(电涌)
标准/规程 EN 61000-4-5
输入 2 kV (Level 3——非对称: 导线对地) 1 kV (2 级——对称:导线与导线)
备注 标准 A
辐射干扰
标准/规程 EN 61000-6-3
无线电干扰电压符合EN 55011标准 EN 55011(EN 55022)B 类,应用领域:工业和民用
无线电干扰符合EN 55011标准 EN 55011(EN 55022) B类,应用领域:工业和民用
IECEx
一致性/认证
ATEX 。 II 3 G Ex ec IIC T4 Gc DEKRA 20ATEX0041 X
电涌电流负载(电涌)
标准/规程 EN 61000-4-5
输入 2 kV (Level 3——非对称: 导线对地) 1 kV (2 级——对称:导线与导线)
输入电流IStatic 2x 25 A (40 °C)
输入电流IDynamic 2x 30 A (5 s)
输入电流ISFB 2x 120 A (15 ms)
额定输入电流(IN) 2x 20 A (-25 °C ... 60 °C) 1x 40 A (-25 °C ... 60 °C)
Static Boost (IStat.Boost) 45 A
Dynamic Boost (IDyn.Boost) 60 A (5 s)
选择性熔断 (ISFB) 120 A (15 ms)
