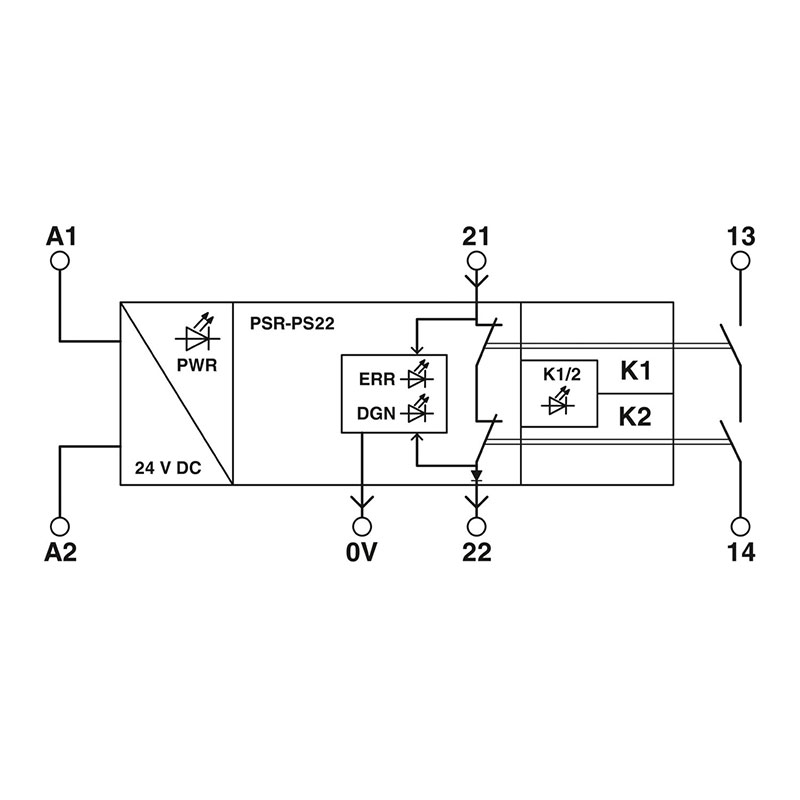

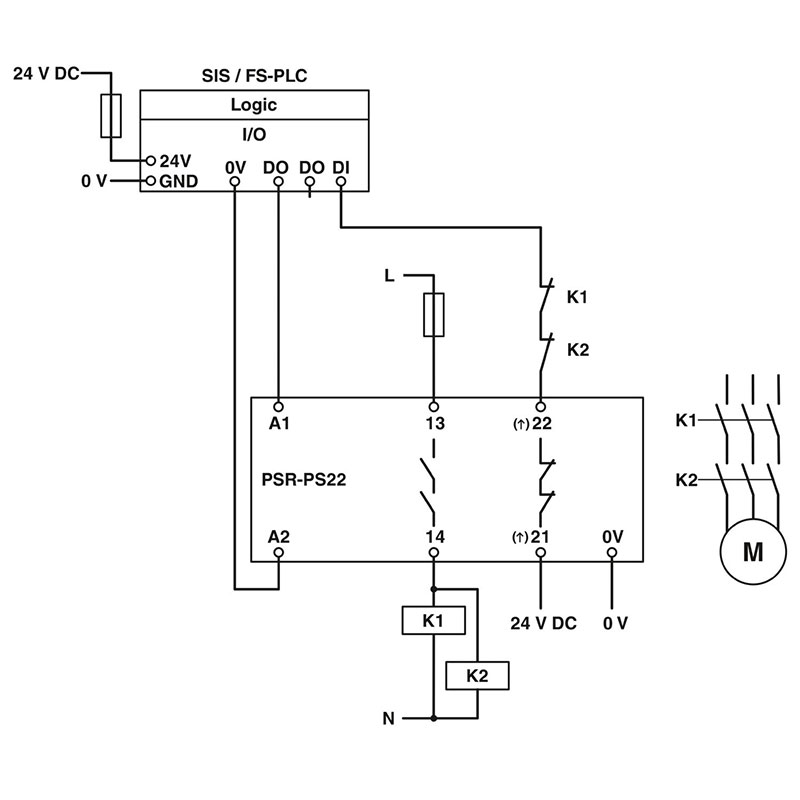

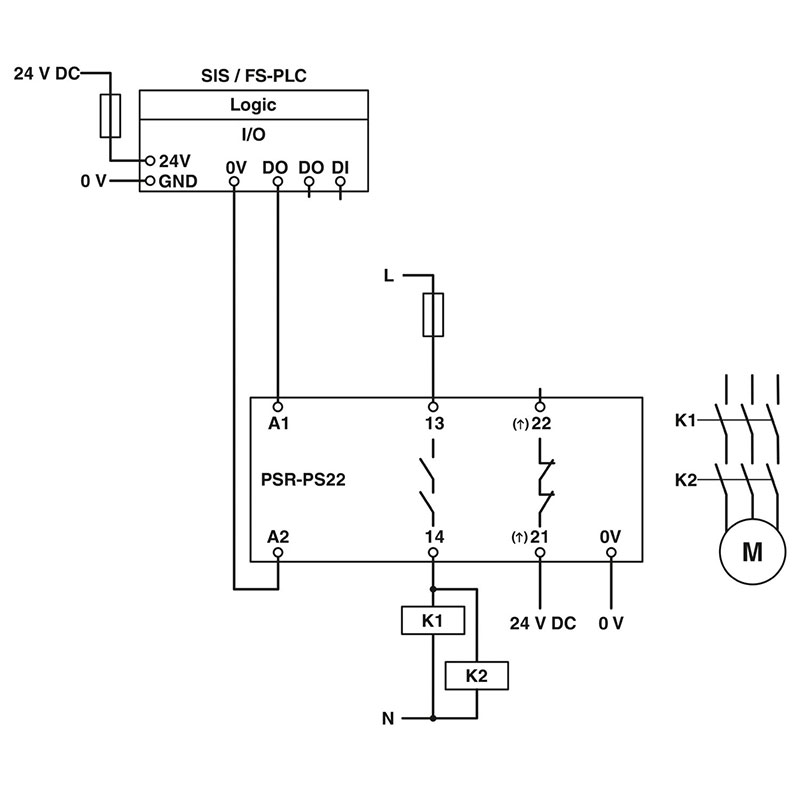

| 输出说明 | 每 2 个常开触点串联，无延迟，浮地 |
| 输出数目 | 1 (安全相关的常开触点：13/14) |
| 触点类型 | 1 路启动电流通路 |
| 触点材料 | AgSnO2 |
| 开关电压 | 最小 12 V AC/DC 最大 250 V AC/DC (注意负载曲线) |
| 可插拔 | 否 |
| 额定条件下的最大功耗 | 3.28 W (IL² = 36 A²) |
| 额定操作模式 | 100 %符合条件 |
| 产品类型 | 耦合继电器 |
| 产品系列 | PSRmini |
| 应用 | 安全关闭 低要求 高要求 |
| 产品审核修订 | 04 |
| 宽度 | 6.8 mm |
| 高度 | 93.1 mm |
| 深度 | 102.5 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 参见衰减曲线 |
| 安装位置 | 垂直或水平 |
| 外壳材料 | PBT |
| 颜色 (外壳) | 黄色 (RAL 1018) |
| 保护等级 | IP20 |
| 环境温度（运行） | -40 °C ... 70 °C (注意降低值) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许的最大相对湿度（操作） | 75 % (平均，85%间歇，无冷凝) |
| 电击 | 15g |
| 振动（操作） | 10 Hz ... 150 Hz, 2g |
| 插入位置最低保护等级 | IP54 |
| 最大高度 | ≤ 2000 m (海平面以上) |
| 最大允许湿度（存放/运输） | 75 % (平均，85%间歇，无冷凝) |
| 标准/规程 | EN 60664-1，EN 60079-7，EN 60079-15 |
| 标识 | 。 II 3G Ex ec nC IIC T4 Gc |
| 证书 | UL 22 ATEX 2912X |
| 应用说明 | 只用于工业应用 |
| 额定绝缘电压 | 250 V AC |
| 额定过电压／绝缘 | 所有电流通路与外壳之间的4 kV基本绝缘 安全隔离，从控制电路 (A1/A2) 和诊断电路 (0V/21/22) 至启用电 流路径 (13/14) 的6 kV增强型绝缘 |
| 限制连续电流 | 6 A (高要求) 4 A (低要求) |
| CCCex说明 | 在中国不允许用在潜在爆炸区域内。 |
| 继电器型号 | 带机械联锁触点的机电式继电器，符合IEC/EN 61810-3标准 |
| 典型启动时间（ Us 时） | < 150 ms (通过A1控制时，有Us) |
| 典型释放时间 | < 30 ms (通过A1控制时) |
| 恢复时间 | 500 ms |
| 典型启动时间（ Us 时） | < 150 ms (通过A1控制时，有Us) |
| 品名 | A1/A2 |
| 额定控制电路电源电压 US | 20.4 V DC ... 26.4 V DC |
| 额定控制电路电源电压US | 24 V DC -15 % / +10 % |
| 额定控制电源电流IS | 典型值 45 mA |
| US 时的功耗 | 典型值 1.08 W |
| 冲击电流 | 典型值 150 mA (Δt < 5 ms，Us 时) |
| 延迟时间 | 最大 3 ms (在A1-A2处，电压骤降Us 的情况下) 最大 17 ms (A1-A2；高测试脉冲宽度) ≥ 50 ms (A1-A2；低测试脉冲速率) 最大 3 ms (A1-A2；低测试脉冲宽度) ≥ 600 ms (A1-A2；高测试脉冲速率) |
| 诊断电源电压UD | 24 V DC -15 % / +10 % |
| UD 的输入电流 | 6 mA (电源UD连接在触点21/0V处；若触点22接有负载，则最大电 流+ 100 mA) |
| UD 时的冲击电流 | 典型值 200 mA (Δt < 1 ms；UD下21 - 0 V触点) |
| 保护电路 | 串联保护，防止极性反转; 33 V抑制二极管 |
| US 时的功耗 | 典型值 1.08 W |
| UD 的输入电流 | 6 mA (电源UD连接在触点21/0V处；若触点22接有负载，则最大电 流+ 100 mA) |
| UD 时的冲击电流 | 典型值 200 mA (Δt < 1 ms；UD下21 - 0 V触点) |
| 通断容量 | 最小 60 mW |
| 冲击电流 | 最小 3 mA 最大 6 A |
| 符合IEC 60947-5-1标准要求的开关容量 | 4 A (24 V (DC13)) 5 A (250 V (AC15)) |
| 总电流值的平方 | 36 A2 (注意降低值) |
| 切换频率 | 最大 1 Hz |
| 机械寿命 | 10x 106开关次数 |
| 输出说明 | 每 2 个常开触点串联，无延迟，无浮地（参考接地：0V） |
| 输出数目 | 1 (安全相关的常闭触点：21/22) |
| 触点类型 | 1路反馈回路 |
| 触点材料 | AgCuNi，+ Au |
| 开关电压 | 最小 20.4 V DC |
| 通断容量 | 最小 20 mW |
| 冲击电流 | 最小 1 mA 最大 100 mA |
| 连接方式 | 螺钉连接 |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 导线横截面AWG | 26 ... 12 |
| 剥线长度 | 12 mm |
| 螺纹 | M3 |
| 紧固扭矩 | 0.5 Nm ... 0.6 Nm |
| 状态显示 | 2 x LED (绿色) |
| 工作电压显示 | 1 x黄色LED |
| 错误指示 | 1 x 红色LED |
| 安全完整性水平（SIL） | 3 (参照IEC 61508) |
| 安全完整性水平（SIL） | 3 |
| 安全完整性水平（SIL） | 3 |
| 安全完整性水平（SIL） | 3 |
| 标识 | Ex ec nC IIC T4 Gc |
| 证书 | IECEx UL 22.0037X |
| 标识 | cULus |
| 证书 | E140324 |
| 标识 | Class I, Zone 2, AEx nA nC IIC T4 / Ex nA nC IIC Gc T4 X Class I, Div. 2, Groups A, B, C, D, T4 |
| 标识 | CE合规 |
| 标识 | G3 |
| 证书 | ISA-S71.04 |
