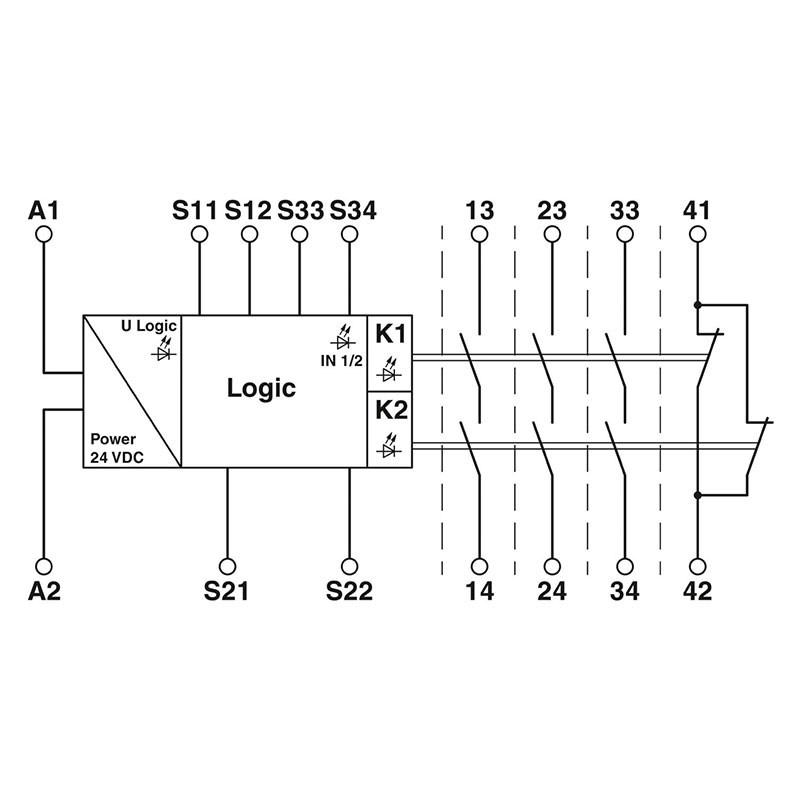

额定控制电路电源电压US | 24 V DC -15 % / +10 % |
额定控制电源电流IS | 典型值 70 mA |
冲击电流 | < 3.5 A (Δt = 3 ms Us 时) < 6 mA (Us/Ix 至S34) > -100 mA (Δt = 300 ms,Us/Ix下的S22处) < 100 mA (Δt = 500 ms,Us/Ix下的S12处) |
US 时的功耗 | 典型值 1.68 W (DC) |
以UN为参考的输入电压范围 | 0.85 ... 1.1 |
UN下的典型输入电流 | 70 mA DC |
US 时的功耗 | 典型值 1.68 W (DC) |
以UN为参考的输入电压范围 | 0.85 ... 1.1 |
UN下的典型输入电流 | 70 mA DC |
触点类型 | 3路常开安全触点输出 1个信号传输电流通路 |
可插拔 | 是 |
额定条件下的最大功耗 | 16.44 W (US = 26.4 V,IL² = 72 A²,PTotal max = 2.04 W + 14. 4 W) |
额定操作模式 | 100 %符合条件 |
产品类型 | 安全继电器 |
产品系列 | PSRclassic |

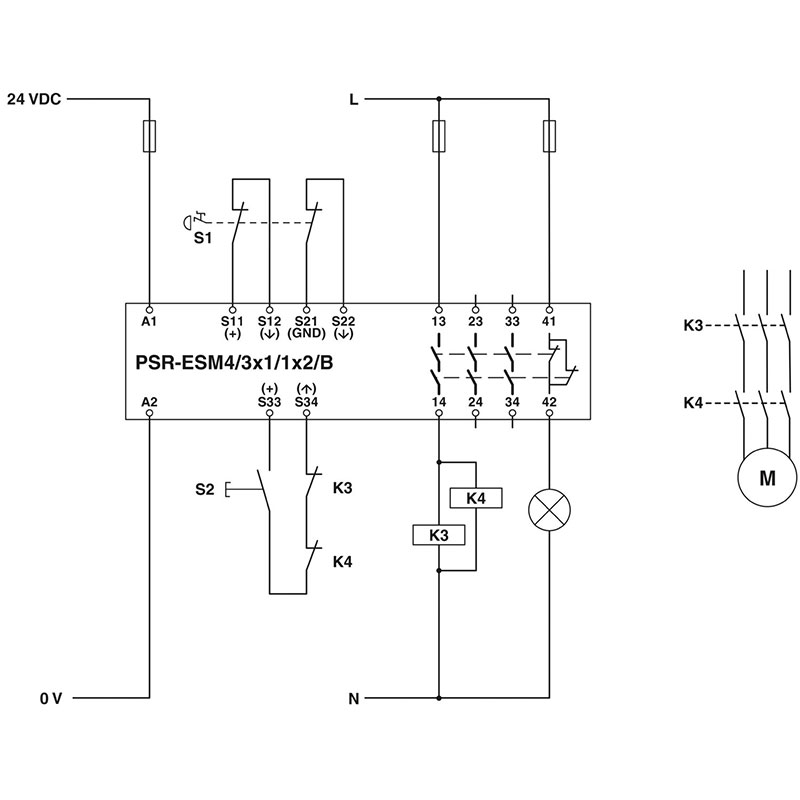

应用 | 急停按钮 安全门 |
产品审核修订 | 13 |
宽度 | 22.5 mm |
高度 | 99 mm |
深度 | 114.5 mm |
安装类型 | DIN导轨安装 |
组装说明 | 参见衰减曲线 |
安装位置 | 垂直或水平 |
外壳材料 | 尼龙 |
颜色 (外壳) | 黄色 (RAL 1018) |
保护等级 | IP20 |
环境温度(运行) | -20 °C ... 55 °C (注意降低值) |
环境温度(存放/运输) | -40 °C ... 70 °C |
允许的最大相对湿度(操作) | 75 % (平均,85%间歇,无冷凝) |
电击 | 15g |
振动(操作) | 10 Hz ... 150 Hz, 2g |
插入位置最低保护等级 | IP54 |
最大高度 | ≤ 2000 m (海平面以上) |
最大允许湿度(存放/运输) | 75 % (平均,85%间歇,无冷凝) |
标准/规程 | DIN EN 60947-1 |
应用说明 | 只用于工业应用 |
额定绝缘电压 | 250 V |
额定过电压/绝缘 | 请见章节“绝缘配合” |
最小切换电压 | 10 V AC/DC |
限制连续电流 | 6 A (N/O触点) |
最大启动电流 | 6 A |
工作电压显示 | 绿色LED |
总电流值的平方 | 72 A2 (常开安全触点输出) |
机械寿命 | 约 107 开关次数 |
连接方式 | 螺钉连接 |
刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
导线横截面AWG | 24 ... 12 |
剥线长度 | 7 mm |
螺纹 | M3 |
分类 | 4 |
性能等级(PL) | e (5 A DC13;5 A AC15;8760次开关次数/年) |
安全完整性水平(SIL) | 3 |
安全完整性水平(SIL) | 3 |
恢复时间 | 1 s (符合安全功能的要求) < 1 s (启动时间) |
继电器型号 | 带机械联锁触点的机电式继电器,符合IEC/EN 61810-3标准 |
电耗量 | 典型值 38 mA (S12) 典型值 1 mA (Us/Ix 至S34) 典型值 -38 mA (S22) |
输入/启动和回馈电路的电压 | 大约 24 V DC |
延迟时间 | 5 ms (在A1处,在电压骤降Us 的情况下) 不允许测试脉冲 |
典型响应时间 | 100 ms (监视/手动启动) |
典型释放时间 | 20 ms (根据需要,通过传感器回路) 45 ms (根据需要,通过A1) |
并行 | ∞ |
允许的导线最大总电阻 | 大约 50 Ω (US下的输入和启动电路) |
状态显示 | LED (绿色) |
安全完整性水平(SIL) | 3 |
触点材料 | AgSnO2 ,+ 0.2 µm Au |
最大切换电压 | 250 V AC |
最小冲击电流 | 10 mA |
最大额定功率值(电阻负载) | 参见负载极限曲线 |
最低通断容量 | 100 mW |
符合IEC 60947-5-1标准要求的开关容量 | 6 A (DC13,启用电流路径) 1.5 A (AC15,信号电流路径) 2 A (DC13,信号电流路径) 5 A (AC15,启用电流路径) |
