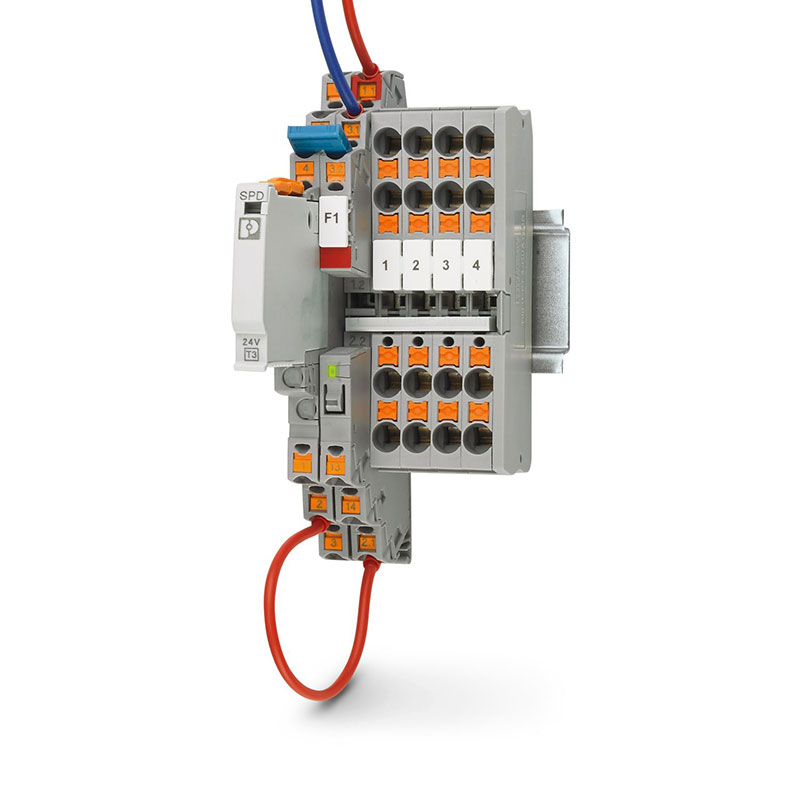

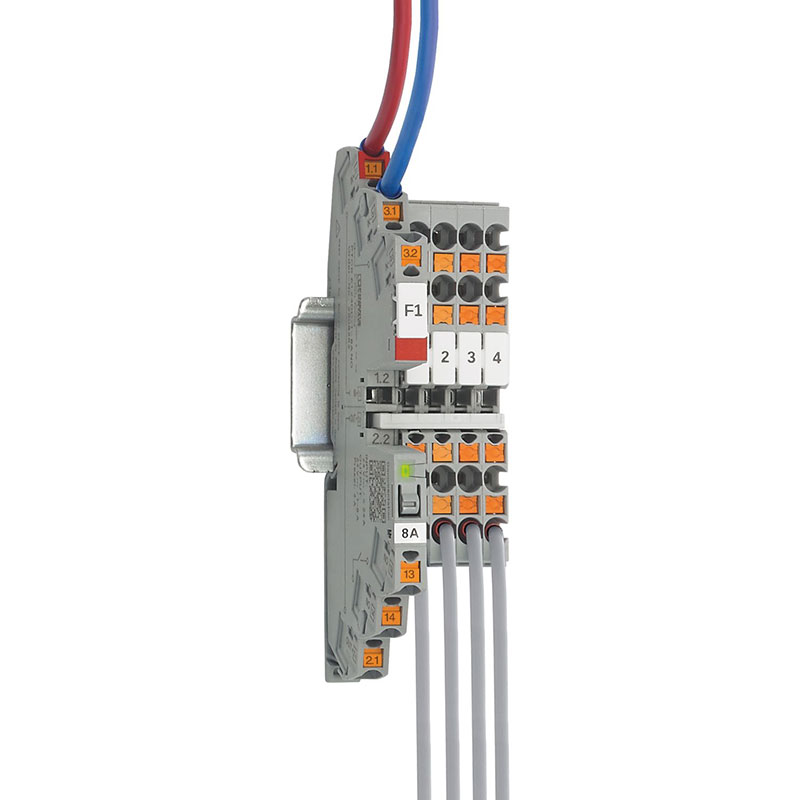

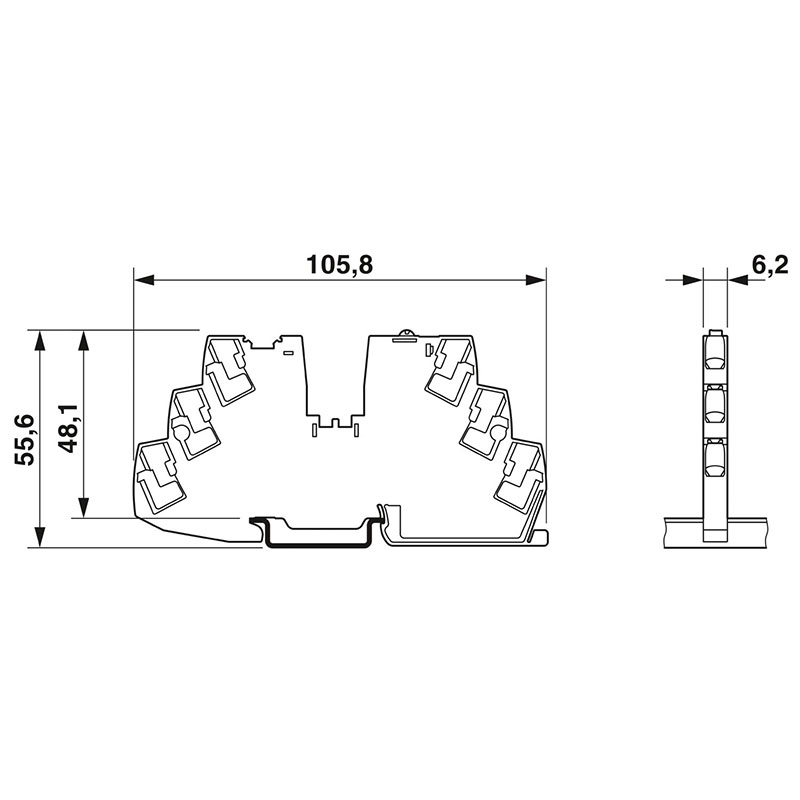

| 连接方式 | 直插式连接 |
| 剥线长度 | 8 mm |
| 刚性导线横截面 | 0.2 mm² ... 4 mm² |
| 可连接导向横截面 AWG | 24 ... 12 |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 工作电压 | 18 V DC ... 30 V DC |
| 额定电压 | 24 V DC |
| 标称工作电流IN | 24 A DC (总电流入口) 8 A DC (额定电流输出) |
| 产品类型 | 设备断路器 |
| 产品系列 | PTCB |
| 位数 | 1 |
| 类型 | 导轨安装模块，单片 |
| 通道数目 | 1 |
| 产品审核修订 | 14 |
| 保护等级 | III |
| 污染等级 | 2 |
| 宽度 | 6.2 mm |
| 高度 | 105.8 mm |
| 深度 | 55.6 mm (7.5 mm（含DIN导轨）) |
| 安装类型 | DIN导轨： 35 mm |
| 颜色 | 灰色 (RAL 7042) |
| 标识材料 | PBT PBT |
| 保护等级 | IP20 |
| 环境温度（运行） | -30 °C ... 60 °C |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 海拔 | ≤ 3000 m 最高至52 °C (amsl) ≤ 4000 m 最高至46 °C (amsl) |
| 标准/规格 | EN 61000-6-2 |
| 注意事项 | 电磁兼容 – 工业区域的抗干扰性 |
| 标识 | UL/C-UL Listed UL 508 UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D; T4 (Hazardous Location) UL Recognized UL 2367 |
| 注意事项 | EN 50121-3-2：轨道交通应用——电磁兼容性——第3-2部分：轨 道车辆——设备 反复硬短路可降低集成备用保险丝的熔断积分。 信号线连接已依照EN 61000-4-4标准在1 kV电压下进行测试；必 要时，客户必须采取适当的防护措施 |
| 通道LED熄灭 | 关 (通道已关闭) |
| 通道LED黄色 | 闪烁 (通道接通，通道负载 > 80% ) 闪烁 (编程模式激活) |
| 标识 | DNV GL |
| 标识 | ISA S71.04.2013 G3 Harsh Group A |
| Temperature | D |
| Humidity | B |
| 振动 | B |
| EMC | B |
| Enclosure | A |
| 短路开关容量 | 300 A |
| 电压压降 | 0.13 V (8 A时) |
| 停机时间 | ≤ 10 ms (适用于短路 > 2.0 x IN) 1 s (1.2 ... 2.0 x IN) |
| 标称工作电流 IN | 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 A DC (可设置) |
| 额定电流（预调） | 4 A |
| 额定过电压 | 0.5 kV |
| 分断方法 | E (电子) |
| 反馈电阻 | 最大 35 V DC |
| 要求的备用保险丝 | 仅在电源的Imax > 短路开关容量时需要。内置故障安全元件。 |
| 介电强度 | 最大 35 V DC (负载电路) |
| 保险丝 | 电子 |
| 效率 | > 99 % |
| 闭路电流 I0 | 典型值 12 mA |
| 模块初始化时间 | < 0.55 s |
| 关闭一条通道后的等待时间 | 5 s (过载/短路) |
| 测量公差I | ± 15 % |
| 温度衰减 | 21 A (60 C时的总电流) 8 A (50 C时的通道电流) 7 A (60 C时的通道电流) 24 A (50 C时的总电流) |
| 欠压关闭 | ≤ 17.8 V DC (有源) ≥ 18.8 V DC (无源) |
| 过电压关闭 | ≥ 30.5 V DC (有源) ≤ 29.5 V DC (无源) |
| 最大电容负载 | 25000 µF (取决于电流设置和可用的短路电流) |
| 连接名称 | 遥信报警回路 |
| 切换功能 | N/O触点 |
| 标称工作电压 | 0 V DC ... 30 V DC |
| 操作电流 | 100 mA DC |
| 连接方式 | 直插式连接 |
| 剥线长度 | 8 mm |
| 刚性导线横截面 | 0.2 mm² ... 4 mm² |
| 可连接导向横截面 AWG | 24 ... 12 |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 连接方式 | 直插式连接 |
| 剥线长度 | 8 mm |
| 刚性导线横截面 | 0.2 mm² ... 4 mm² |
| 可连接导向横截面 AWG | 24 ... 12 |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 剥线长度 | 10 mm |
| 刚性导线横截面 | 0.2 mm² ... 4 mm² |
| 可连接导向横截面 AWG | 24 ... 14 |
| 柔性导线横截面，带套管，带塑料绝缘套管 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 | 0.2 mm² ... 2.5 mm² |
| 连接方式 | 直插式连接 |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 通道LED红色 | 闪烁 (通道关闭，超压或欠压激活) 快速闪烁 (通道已关闭，输出端的外部电压，可能的安装错误) 闪烁 (通道关闭，准备好重新接通，过载或短路释放) ON暂时 (通道关闭，5 s冷却阶段，过载或短路释放) |
| 阻燃等级，符合UL 94 | V-0 |
| 湿度测定 | 96 h，95 % RH，40 °C |
| 冲击力（运行） | 30g (IEC 60068-2-27，测试Ea) |
| 振动（操作） | 10 Hz ... 59.6 Hz (振幅 ±0.35 mm；符合IEC 60068-2-6，试验Fc) 5 Hz … 100 Hz (共振搜索4g，共振频率4g，90分钟（符合DNV GL B级）) 59.6 Hz … 150 Hz (加速度 5g；符合IEC 60068-2-6，试验Fc) |
| MTBF (IEC 61709, SN 29500) | 25641025 h (25 °C、21 %负载时) 1149425 h (在55°C下100%负载时) 10989010 h (40 °C，34.25 %负载时) |
| 失效安全元器件 | 15 A DC |
ELR H5-IES-PT- 24DC/500AC-3-P - 混合型电机起动器
ELR H5-I-SC- 24DC/500AC-9 - 混合型电机起动器
ELR H5-I-SC- 24DC/500AC-2 - 混合型电机起动器
ELR H3-IES-SC- 24DC/500AC-9 - 混合型电机起动器
ELR H3-IES-SC- 24DC/500AC-2 - 混合型电机起动器
ELR H5-IES-SC-230AC/500AC-9 - 混合型电机起动器
ELR H5-IES-SC- 24DC/500AC-2 - 混合型电机起动器
PTCB E1 24DC/1-8A NO - 电子设备断路器
