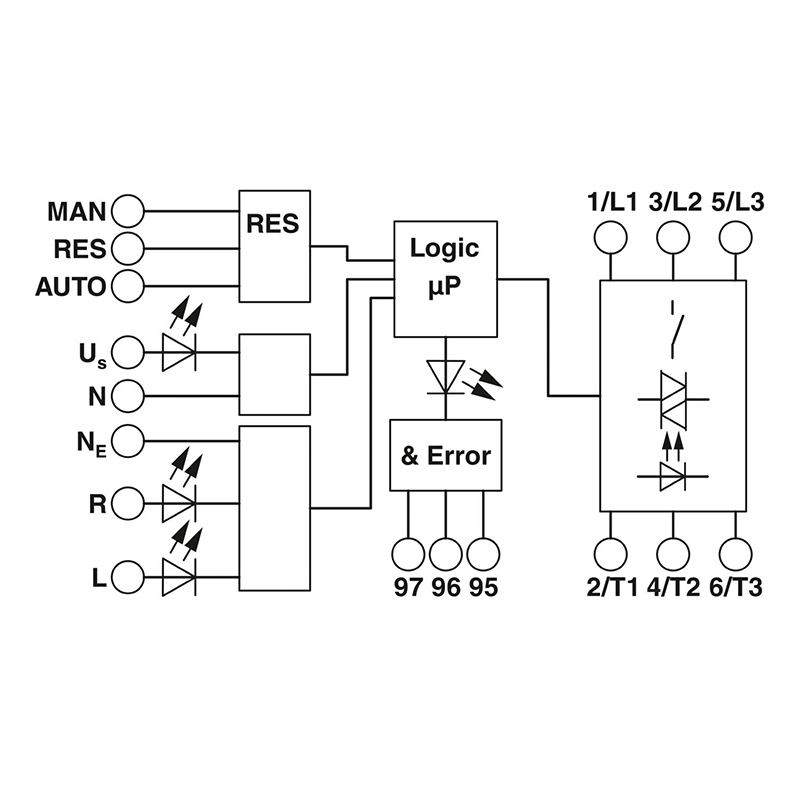

技术数据
连接数据
控制回路
| 刚性导线横截面 |
0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 |
0.2 mm² ... 2.5 mm² |
| 紧固扭矩 |
0.5 Nm ... 0.6 Nm
5 lbf-in. ... 7 lbf-in. |
电气特性
产品属性
数据管理状态
绝缘特性
| 控制输入和控制电源电压以及辅助电路至主电路的绝缘特性 |
安全绝缘（ IEC 60947-1/EN 50178），适用于 ≤ 300 V AC的工作
电压
工作电压300 V AC ... 500 V AC时的基础隔离 (IEC 60947-1)
安全绝缘（ EN 50178），适用于工作电压300 ... 500 V AC |
尺寸
安装
材料规格
标准和规范
标准/条例
| 标准/规程 |
IEC 60947-1
ISO 13849
IEC 61508
IEC 60947-4-2 |
环境和真实条件
环境条件
| 环境温度（运行） |
-25 °C ... 70 °C (注意降低值) |
| 环境温度（存放/运输） |
-40 °C ... 80 °C |
电源
| 控制电源电压范围 |
85 V AC ... 253 V AC |
保护电路
信号处理
证书
UL数据
| SCCR |
100 kA (500 V AC（ 保险丝：30 A CC级/30 A J级（高容错））)
5 kA (500 V AC（保险丝：20 A RK5（标准容错））) |
| 控制输入和控制电源电压至辅助电路之间的绝缘特性 |
安全绝缘（ IEC 60947-1），≤ 300 V AC的辅助电路中
安全绝缘（ EN 50178），≤ 300 V AC的辅助电路中 |
| 负载电流范围 |
1.5 A ... 9 A (参见衰减曲线) |
| 符合IEC 60947-4-2标准的动作特性 |
10A级 |
确认输出
| 符合IEC 60947-5-1标准要求的开关容量 |
3 A (230 V, AC15)
2 A (24 V, DC13) |
负载电路
| 刚性导线横截面 |
0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 |
0.2 mm² ... 2.5 mm² |
| 紧固扭矩 |
0.5 Nm ... 0.6 Nm
5 lbf-in. ... 7 lbf-in. |
ATEX
| 标识 |
。 II (2) G [Exe] [Exd] [Ex px]
。 II (2) D [Ext] [Ex p] |
UL认证
Safety Integrity Level (SIL, IEC 61508)
类别(ISO 13849)
| Group installation |
20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and
stranded)
30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and
stranded) |

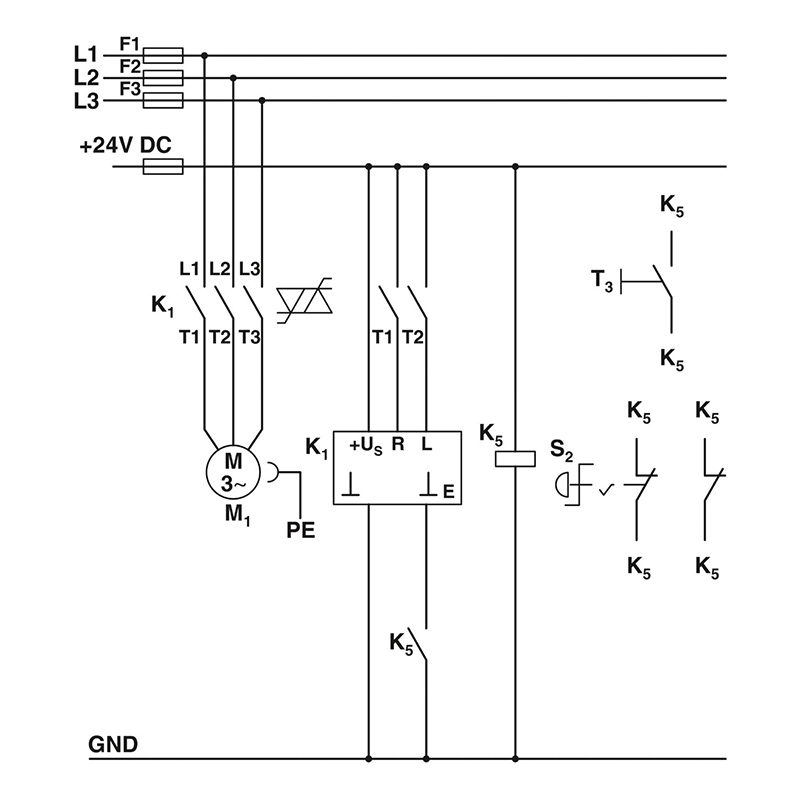

紧急脱扣
输出数据
交流输出
| 工作电压范围 |
42 V AC ... 550 V AC |
| 额定操作电流 Ie |
9 A (AC-51)
6.5 A (AC-53a) |
输入数据
控制
| 触发电压范围 |
85 V AC ... 253 V AC |
| 干线频率 |
50 Hz 60 Hz 50/60 Hz |
| 开关阈值 |
44 V AC (“0”信号)
85 V AC (“1”信号) |
认证
UKCA
