• 节省时间的Push-Lock直插式连接:打开推杆即可连接和断开导线,无需使用工具 • 直观接线:带颜色编码和数字标识的推杆,可轻松分配各股李兹线 • 集成直插式技术:轻松直连刚性预制导线 • 抗冲击抗振连接:成熟的回拉式弹簧连接技术确保连接可靠稳固
连接方式 | Push-lock式弹簧连接 |
接线横截面 | 0.14 mm² ... 0.75 mm² (不带冷压头) 0.14 mm² ... 0.75 mm² (刚性) 0.08 mm² ... 0.5 mm² (带冷压头) |
额定电压 UN | 48 V AC 60 V DC |
额定过电压 | 1.5 kV |
接触电阻 | ≤ 5 mΩ |
绝缘电阻 | ≥ 100 MΩ |
产品类型 | 圆形连接器(电缆侧) |
位数 | 5 |
出线口编号 | 1 |
屏蔽 | 无 |
编码 | A |
传感器类型 | 通用 |
电缆出口 | 直头 |
产品审核修订 | 05 |
污染等级 | 3 |
过电压类别 | II |

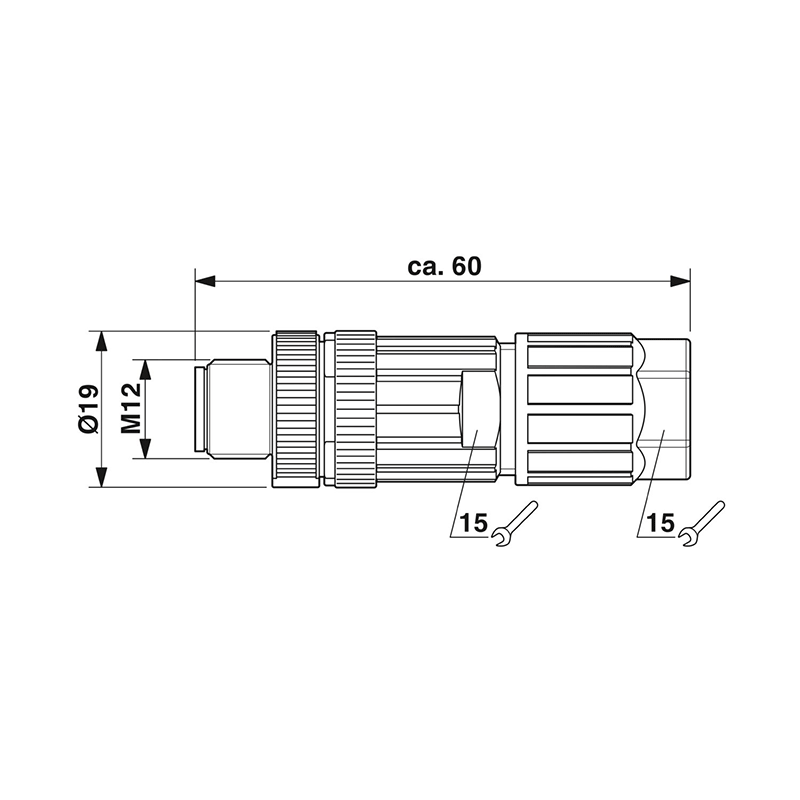

长度 | 60 mm |
组装说明 | 连接导线时可以使用冷压头,或者不使用冷压头 |
标识材料 | PBT (压紧螺母,重量:2.36 g) PA 6 (助拔按钮) |
保护等级 | IP65 IP67 |
组装说明 | 注意: 在导线布线时请遵守允许的弯曲半径,因为弯曲力过大 可能会有损防护等级。降低连接器上游的机械负载,例如通过使 用电缆扎带。 |
插/拔周期 | ≥ 100 |
紧固扭矩 | 0.4 Nm (M12 螺圈) 1.5 Nm (带连接套筒的压紧螺母) 0.4 Nm (带连接套筒的连接器) |
阻燃等级,符合UL 94 | V0 |
额定电流IN | 4 A (2 A,当使用0.14 mm²导线时) |
插座设计 | 插头 |
插座出线 | 直头 |
插座螺纹类型 | M12 |
编码 | A |
信号类型/分类 | 通用 |
单根导线的剥线长度 | 7 mm |
外径 | 4 mm ... 8 mm |
直径外壳 | 19 mm |
密封材料 | NBR |
夹具本体材料 | PA 6.6 |
接触件材料 | CuSn |
材料接触表面 | Ni/Au |
接触件载体材料 | PA 6.6 |
螺钉连接材料 | 锌铸,镀镍 |
可连接导线横截面AWG | 26 ... 18 (不带冷压头) 28 ... 20 (带冷压头) |
单根电线的剥线长度 | 7 mm |
触点 | 颜色(信号指示)| 触点(可选) | 1 = BN 5 = GY 4 = BK 3 = BU 2 = WH |
标准标识 | M12 针式插头连接器 |
标准/规格 | IEC 61076-2-101 |
标准/规范 | PA 6.6: 铁路车辆防火 - 需要整套R22、R23、R24和R26 符合 DIN EN 45545-2标准 (风险层 HL1 - HL3) PA 6: 铁路车辆防火 — 需要整套R22、R23和R24 符合 DIN EN 45545-2标准 (风险层 HL1 - HL3) PBT: 铁路车辆防火 - 需要整套R22、R23、R24和R26 符合 DIN EN 45545-2标准 (风险等级HL1 - HL2,R26:HL3) |
