• 预装李兹线，可立即使用 • 组装和李兹线长度均可定制 • 李兹线侧密封，确保密封性 • 所有标准引脚分配和用于信号、数据和功率传输的编码，采用统一的设计 • 可达到很高的传输安全：至外壳的屏蔽连接，采用可选的EMC螺母 • SPEEDCON速连技术可节省接线时间
| 概述 | 触点连接方式：压接 |
| 产品类型 | 圆形连接器（设备侧） |
| 应用 | 信号 |

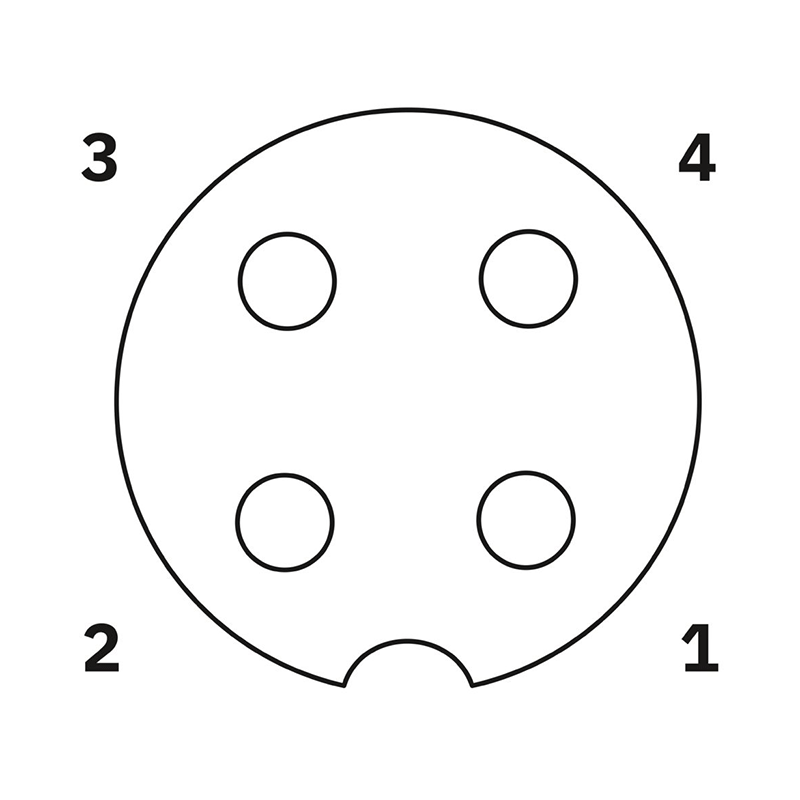

| 位数 | 4 |
| 出线口编号 | 1 |
| 传感器类型 | 通用 |
| 屏蔽 | 无 |
| 编码 | A |
| 螺纹类型 | M12 |
| 产品审核修订 | 12 |
| 过电压类别 | II |
| 污染等级 | 3 |
| 额定过电压 | 2.5 kV |
| 接触电阻 | ≤ 3 mΩ |
| 绝缘电阻 | ≥ 100 MΩ |
| 额定电压 UN | 250 V (AC) 250 V (DC) |
| 阻燃等级，符合UL 94 | V0 |
| 接触件材料 | CuZn |
| 材料接触表面 | Ni/Au |
| 接触件载体材料 | PA 6.6 |
| 密封材料 | NBR/FKM |
| 螺钉连接材料 | 锌铸，镀镍 |
| 导线材料 | 镀锡铜绞线 |
| 插／拔周期 | > 100 |
| 保护等级 | IP67 |
| 安装类型 | 板前安装 M16 x 1.5 |
| 电缆长度 | 0.5 m |
| 光缆类型 | 预制TPE绞合线 |
| 信号类型/分类 | 通用 |
| 线径，包括绝缘层 | 1.2 mm ±0.07 mm |

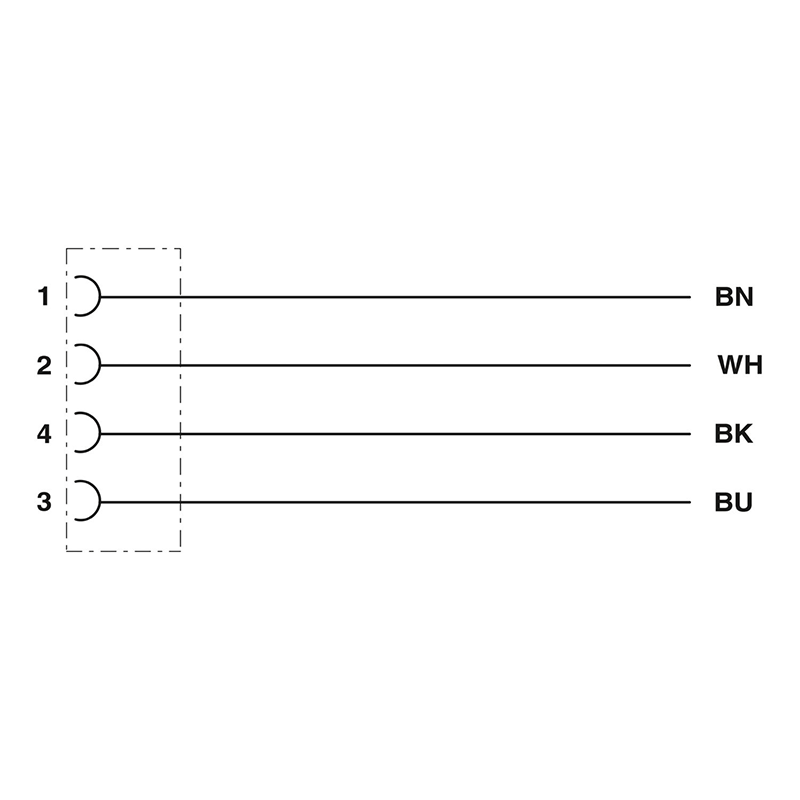

| 单线，颜色 | 棕色、白色、蓝色、黑色 |
| 电缆截面积 | 0.34 mm² |
| 导线材料 | 镀锡铜绞线 |
| 导线结构 信号线 | 7x 0.25 mm |
| AWG，信号线 | 22 |
| 导线绝缘材料 | TPE |
| 厚度，绝缘 | 0.21 mm (线芯绝缘) |
| 电缆标称电压 | 300 V |
| 电缆测试电压 | 2000 V AC |
| 电缆电阻 | ≤ 57.6 mΩ/m |
| 电缆绝缘电阻 | ≥ 20 MΩ*km |
| 环境温度（运行） | -40 °C ... 85 °C (电缆，固定式安装) -25 °C ... 85 °C (电缆，活动式安装) |
| 安全注意事项 | 警告：在负载的情况下，不得插入连接器或断开连接器的连接。 忽视警告或不当使用会导致人身伤害和/或财产损失。 • 警告：仅将功能正常的产品投入运行。必须定期检查产品是否损 坏。损坏的产品必须立即退出运行。更换已损坏的产品。本产品 无法修理。 • 警告：仅允许合格的电气专业人员安装和操作产品。他们必须注 意以下安全注意事项。合格人员必须熟悉电气工程基础知识。他 们必须能够识别和预防危险。包装上的相关符号表示只允许熟悉 电气工程的人员安装和操作产品。 • 产品适用 |
| 额定电流IN | 4 A |
| 最大导线电阻 | 57.6 mΩ/m |
| 连接方式 | 单线 |
| 触点类型 | 孔式插头 |
| 导线横截面 | 0.34 mm² |
| 紧固扭矩 | 3 Nm ... 4 Nm (安装侧) |
| 插座设计 | 孔式 |
| 插座出线 | 直头 |
| 插座螺纹类型 | M12 |
| 编码 | A |
| 插座设计 | 端自由出线 |
| 环境温度（运行） | -25 °C ... 85 °C (针式/孔式) -40 °C ... 85 °C (电缆，固定式安装) -25 °C ... 85 °C (电缆，活动式安装) -40 °C ... 85 °C (无机械驱动) |
| 标准标识 | M12 针式插头连接器 |
| 标准/规格 | IEC 61076-2-101 |
