• 方便安全：100 % 电气测试的插拔式部件 • 电缆耐焊接火花，是适用于焊装车间的可靠解决方案
| 额定电压 UN | 250 V AC 250 V DC |
| 绝缘电阻 | ≥ 10 MΩ |
| 产品类型 | 传感器/执行器电缆 |
| 位数 | 4 |
| 应用 | 机械手和电缆拖链 |
| 出线口编号 | 1 |
| 屏蔽 | 无 |
| 编码 | A |
| 污染等级 | 3 |
| 过电压类别 | II |
| 阻燃等级，符合UL 94 | HB |
| 夹具本体材料 | TPU， 阻燃性高，具自熄灭性质 |
| 接触件材料 | CuSn |
| 材料接触表面 | Ni/Au |
| 接触件载体材料 | TPU GF |
| 螺钉连接材料 | 锌铸，镀镍 |
| 保护等级 | IP65 IP68 IP67 |
| 标准/规格 | IEC 61076-2-101 |

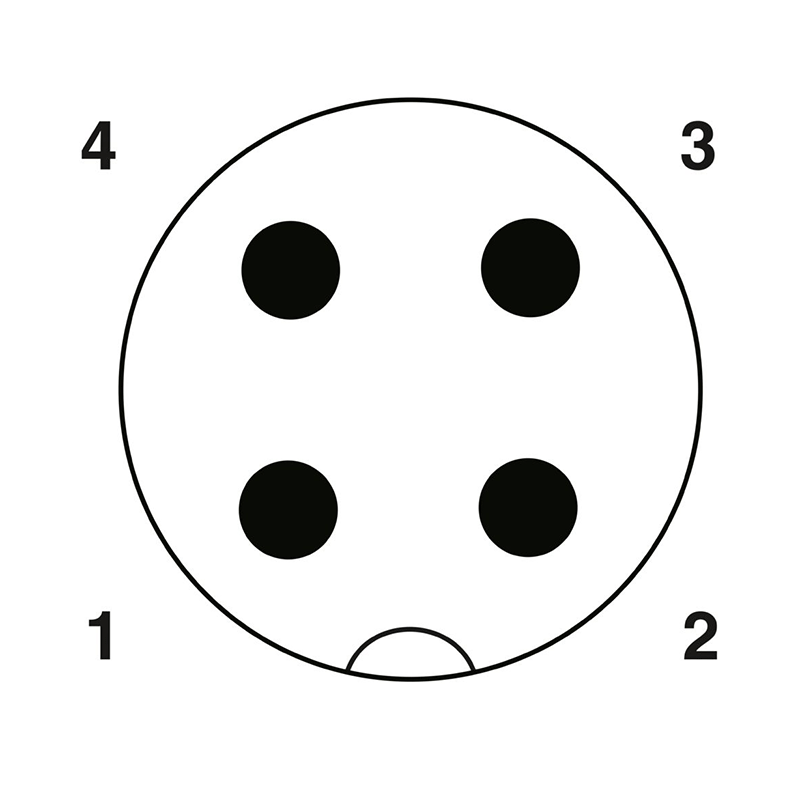

| 标准标识 | M12 针式插头连接器 |
| 状态显示 | 无 |
| 紧固扭矩 | 0.4 Nm (M12插头式连接器) |
| 额定电流IN | 4 A |
| 类型 | 插头 弯头 M12 |
| 位数 | 4 |
| 防插错编码类型 | A |
| 类型 | 自由出线 |
| 电缆长度 | 1.5 m |
| 阻油性 | 符合DIN EN 60811-2-1 |
| 其它防护功能 | 好的抗酸，碱溶液及溶剂性 不含硅酮 |
| 特殊性质 | 电缆护套焊接可耐火花、可回收、亚光、低附着力、耐磨、阻燃 ,以及自熄 不带影响油漆涂层的物质 不含硅和镉 |
| 插／拔周期 | ≥ 100 |
| 注意事项 | 该电缆的外护套极其坚固，因此只能以5 cm的增量步距为其剥线 。 |
| 电缆重量 | 33.5 kg/km |
| UL AWM | 20549 |
| 位数 | 4 |
| 屏蔽 | 无 |
| 光缆类型 | 灰色，高柔性PUR [800] |
| 导线结构 信号线 | 42x 0.10 mm |
| AWG，信号线 | 22 |
| 导线横截面 | 4x 0.34 mm² (信号线路) |
| 线径，包括绝缘层 | 1.3 mm ±0.05 mm (信号线路) |
| 电缆外径 | 4.80 mm ±0.2 mm |
| 外护套，材料 | PUR |
| 外护套，颜色 | 灰色 RAL 7001 |
| 导线材料 | 铜质绞合线 |
| 导线绝缘材料 | PP |

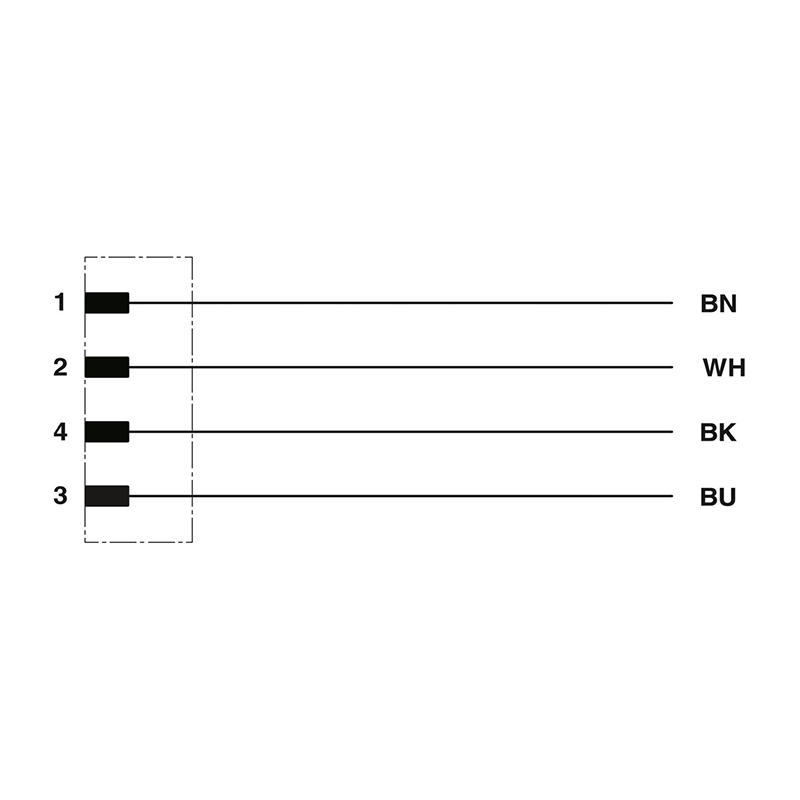

| 单线，颜色 | 棕色、白色、蓝色、黑色 |
| 总绞线 | 4线，绞合 |
| 最大导线电阻 | 大约 53 Ω/km |
| 绝缘电阻 | ≥ 20 MΩ*km |
| 额定电压，电缆 | 300 V |
| 测试电压 | 2000 V |
| 最小弯曲半径，固定安装 | 4 x D |
| 最小弯曲半径，活动安装 | 7,5 x D |
| 最小弯曲半径，固定式安装 | 20 mm |
| 最小弯曲半径，移动式安装 | 36 mm |
| 动态负载能力（弯曲） | 最大折弯次数: 10000000，弯曲半径: 7,5 x D， 横向轨迹: 5 m，横向速度: 3.3 m/s，加速度: 5 m/s² 最大折弯次数: 15000000，弯曲半径: 50 mm，横向轨迹: 0.9 m， 横向速度: 5 m/s，加速度: 30 m/s² |
| 动态负载能力（扭转） | 扭矩: ±360 °/m， 扭转循环: 1000000 |
| 无卤素 | 符合DIN VDE 0472 第 815 章 |
| 阻燃 | 符合UL 758/1581 FT2 |
