| 连接方式 | 螺钉连接 |
| 接线横截面 | 0.25 mm² ... 0.5 mm² (不带冷压头) 0.25 mm² ... 0.5 mm² (刚性) 0.14 mm² ... 0.34 mm² (带冷压头) |
| 额定电压 UN | 30 V AC 30 V DC |
| 额定过电压 | 0.8 kV |
| 接触电阻 | ≤ 8 mΩ |
| 绝缘电阻 | ≥ 100 MΩ |
| 产品类型 | 圆形连接器（电缆侧） |

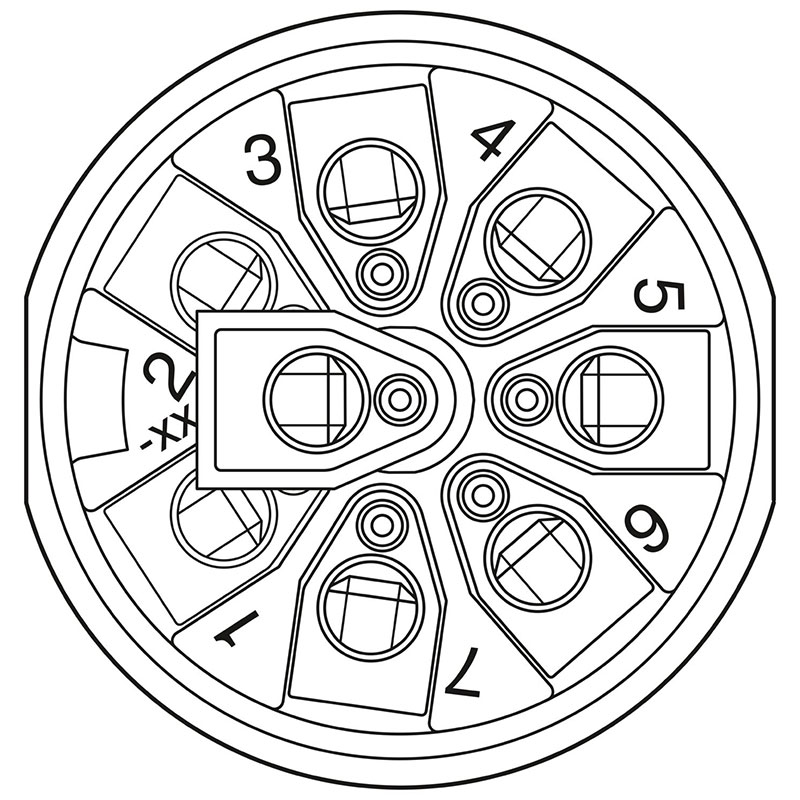

| 位数 | 8 |
| 出线口编号 | 1 |
| 屏蔽 | 无 |
| 编码 | A |
| 传感器类型 | 通用 |
| Pg螺钉连接 | Pg9 |
| 产品审核修订 | 05 |
| 污染等级 | 3 |
| 过电压类别 | II |

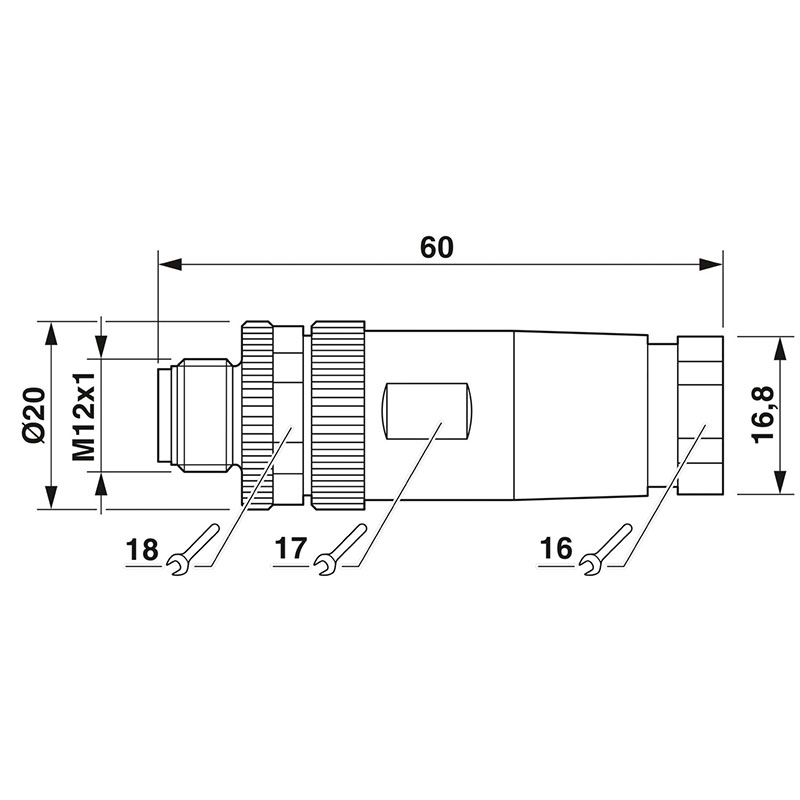

| 宽度 | 20 mm |
| 高度 | 20 mm |
| 长度 | 60 mm |
| 接合螺母扳手规格 | 16 mm |
| 扳手规格，埋头螺母 | 17 mm |
| 阻燃等级，符合UL 94 | HB |
| 密封材料 | 硅 |
| 夹具本体材料 | PBT |
| 接触件材料 | CuZn |
| 材料接触表面 | Au |
| 接触件载体材料 | PA |
| 螺钉连接材料 | 镀镍铜 |
| 保护等级 | IP67 |
| 环境温度（运行） | -40 °C ... 85 °C (针式/孔式) |
| 标准/规格 | IEC 61076-2-101 |
| 标准标识 | M12 针式插头连接器 |
| 插／拔周期 | ≥ 100 |
| 组装说明 | 注意： 敷设导线时请遵守允许的弯曲半径，因为弯曲力过大会 影响防护等级。降低导线上游的机械负载，例如通过使用电缆捆 扎带。 |
| 紧固扭矩 | 0.4 Nm (M12 螺圈) 1 Nm (压紧螺钉及插头外壳) 0.2 Nm (螺钉接线端子) |
| 额定电流IN | 2 A |
| 插座设计 | 插头 |
| 插座出线 | 直头 |
| 插座螺纹类型 | M12 |
| 编码 | A |
| 信号类型/分类 | 通用 |
| 单根导线的剥线长度 | 5 mm |
| 外径 | 6 mm ... 8 mm |
| 直径外壳 | 20 mm |
| 可连接导线横截面AWG | 24 ... 20 (不带冷压头) 26 ... 22 (带冷压头) |
| 单根电线的剥线长度 | 5 mm |
