| 紧固扭矩 | 0.4 Nm (M12插头式连接器) |
| 额定电压 UN | 30 V AC 30 V DC |
| 绝缘电阻 | ≥ 100 MΩ |
| 产品类型 | 传感器/执行器电缆 |
| 位数 | 8 |
| 应用 | 标准 |
| 出线口编号 | 1 |
| 屏蔽 | 无 |
| 编码 | A |
| 污染等级 | 3 |
| 过电压类别 | II |
| 阻燃等级，符合UL 94 | HB |
| 密封材料 | NBR |
| 夹具本体材料 | TPU， 阻燃性高，具自熄灭性质 |
| 接触件材料 | CuZn |
| 材料接触表面 | Ni/Au |
| 接触件载体材料 | TPU GF |
| 螺钉连接材料 | 锌铸，镀镍 |
| 保护等级 | IP65 IP68 IP67 |
| 标准/规格 | IEC 61076-2-101 |
| 标准标识 | M12 针式插头连接器 |
| 插／拔周期 | ≥ 100 |
| 状态显示 | 无 |
| 额定电流IN | 2 A |
| 类型 | 自由出线 |

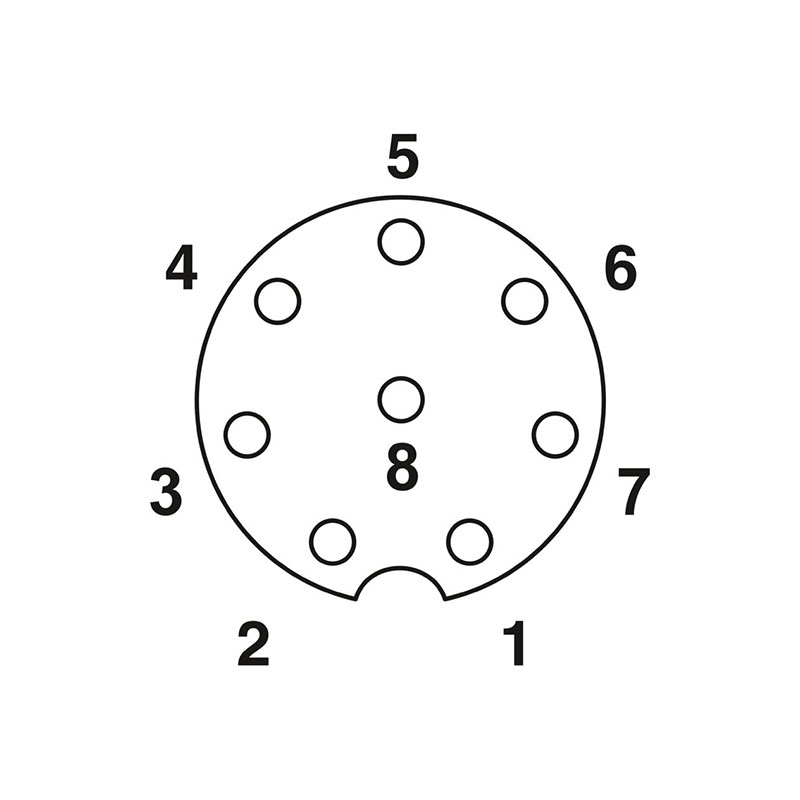

| 类型 | 孔式 直头 M12 |
| 位数 | 8 |
| 防插错编码类型 | A |
| 电缆长度 | 1.5 m |
| 电缆重量 | 46 kg/km |
| UL AWM | 20549 / 10493 (80°C/300 V) |
| 位数 | 8 |
| 屏蔽 | 无 |
| 光缆类型 | 无卤素PUR黑色 [PUR] |
| 导线结构 信号线 | 32x 0.10 mm |
| AWG，信号线 | 24 |
| 导线横截面 | 8x 0.25 mm² (信号线路) |
| 线径，包括绝缘层 | 1.17 mm ±0.02 mm |
| 电缆外径 | 5.90 mm ±0.15 mm |
| 外护套，材料 | PUR |
| 外护套，颜色 | 黑-灰色 RAL 7021 |
| 导线材料 | 铜质绞合线 |
| 填充层材料 | PE |
| 导线绝缘材料 | PP |

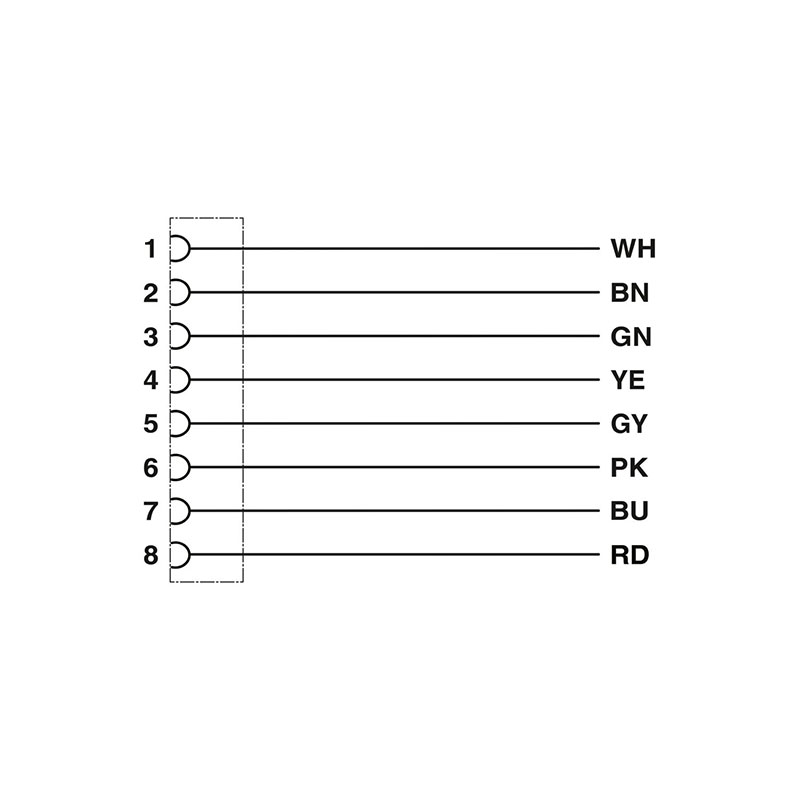

| 单线，颜色 | 白色、棕色、绿色、黄色、灰色、粉色、蓝色、红色 |
| 厚度，绝缘 | ≥ 0.21 mm |
| 厚度，外部护套 | 大约 0.80 mm |
| 总绞线 | 8根线芯 |
| 最大导线电阻 | ≤ 78 Ω/km |
| 绝缘电阻 | ≥ 1 GΩ*km |
| 波阻抗 | 100 Ω +15 % (1 MHz) |
| 电缆容量 | ≤ 70 pF/m |
| 额定电压，电缆 | ≤ 300 V |
| 测试电压 | ≥ 3000 V |
| 最小弯曲半径，固定安装 | 8 x D |
| 最小弯曲半径，活动安装 | 10 x D |
| 最小弯曲半径，固定式安装 | 48 mm |
| 最小弯曲半径，移动式安装 | 59 mm |
| 最大折弯次数 | 4000000 |
| 弯曲半径 | 59 mm |
| 横向轨迹 | 10 m |
| 横向速度 | 3 m/s |
| 加速度 | 10 m/s² |
| 无卤素 | 符合DIN VDE 0472 第 815 章 |
| 阻燃 | 符合UL 758/1581 FT2 符合DIN EN 60332-2-2 (20 s) |
| 阻油性 | 符合DIN EN 60811-2-1标准 |
| 其它防护功能 | 好的抗酸，碱溶液及溶剂性 耐磨损 粘合性低 部分抗紫外线 (符合DIN EN ISO 4892-2-A标准) 防水解，防细菌腐蚀 |
| 特殊性质 | 可用于拖链 柔性 不带影响油漆涂层的物质 不含硅酮 |
| 环境温度（运行） | -40 °C ... 80 °C (电缆，固定式安装) -25 °C ... 80 °C (电缆，活动式安装) |
