• 全套产品系列 • 采用荣获三项设计大奖的人体工学设计，操作方便 • 如有需要，可附带客户公司的标识 - 确保充电站品牌一致 • 纵向水密性，可靠防止渗水 • 基于IATF 16949汽车标准和ISO 9001标准进行开发和生产 • 已根据汽车标准LV124、LV214和LV215-2的规定进行测试 • 根据EV Ready 37要求进行了测试
| 连接方法方面的注意事项 | 压接连接，不能断开 |
| 的编码 | 680 Ω (在PE和CC之间) |
| 充电电流类型 | AC单相 |
| 充电功率 | 8 kW |
| 充电电流 | 32 A |
| 产品类型 | AC充电电缆 |
| 产品系列 | CHARX connect eco |
| 应用 | 用于通过国标车辆充电插座以交流电 (AC) 为电动汽车 (EV) 充电 安装在电动汽车充电站(EVSE)上 |
| 颜色 (外壳) | 黑色 (9005) |
| 颜色 (手柄区) | 灰色 (7042) |
| 颜色 (前面板) | 黑色 (9005) |
| 颜色 (保护盖) | 黑色 (9005) |
| 颜色 (电缆) | 黑色 (9005) |
| 标识材料 (车辆充电连接器) | 塑料 |
| 标识材料 (触点表面) | 银色 |
| 标识材料 (电缆外护套) | TPE-U |
| 标准/规程 | GB/T 20234.2-2015 GB/T 18487.1-2015 |
| CE说明 | 这些产品仅用于欧盟和欧洲经济区范围以外的出口。 |
| 插／拔周期 | > 10000 |
| 插入力 | < 100 N |
| 拔出力 | < 100 N |
| 环境温度（运行） | -30 °C ... 50 °C |
| 环境温度（存放/运输） | -40 °C ... 80 °C |
| 海拔 | 5000 m (海平面以上) |
| 保护等级 (保护盖) | IP54 |
| 保护等级 (车辆充电插座) | IP55 (已插入；在已插入且运行就绪的状态下，只有当两个插拔式 元件都是菲尼克斯电气原装产品或者是适当的符合标准要求的产 品时，才能确保达到所需的防护等级) |
| 保护等级 (充电桩充电插头) | IP55 (已插入；在已插入且运行就绪的状态下，只有当两个插拔式 元件都是菲尼克斯电气原装产品或者是适当的符合标准要求的产 品时，才能确保达到所需的防护等级) |
| 型号 | 交流充电枪 配备车辆充电连接器和自由出线端 |
| 电缆长度 | 5 m |
| 电缆外径 | 14.60 mm ±0.4 mm |
| 接线标准/规范 | GB/T 33594-2017 |
| 光缆类型 | 直头 |
| 电缆结构 | 3 x 6.0 mm² + 1 x 0.5 mm² |
| 外护套，材料 | TPE |
| 电缆电阻 | ≤ 0.0033 Ω/m (基于电源核心，在20°C的环境温度下) |
| 弯曲半径 | 最小 219 mm (15x 直径) |
| 外型 | 带保护盖 |
| 贴标 | 菲尼克斯电气标识 |
| 充电标准 | GB/T |
| 充电模式 | 模式 3，方案 C |
| 数目 | 3 (L, N, PE) |
| 额定电压 | 440 V |
| 额定电流 | 32 A |
| 数目 | 2 (CP, CC) |
| 额定电压 | 30 V AC |
| 额定电流 | 2 A |

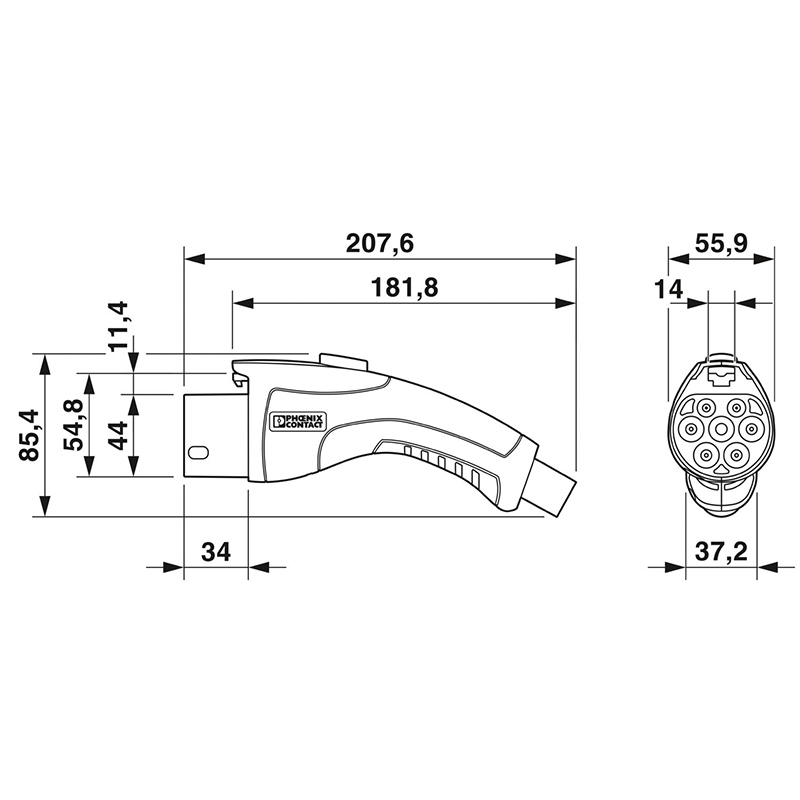

| 宽度 | 55.9 mm |
| 高度 | 85.4 mm |
| 深度 | 207.6 mm |
