PSR-SCP-24UC/CE2/3X1/1X2/B SET - 安全继电器
PSR-SCP-24UC/CE2/3X1/1X2/B SET - 安全继电器
PSR-SCP-24UC/CE2/3X1/1X2/B SET - 安全继电器
PSR-SCP-24UC/CE2/3X1/1X2/B SET - 安全继电器
菲尼克斯
PSR-SCP-24UC/CE2/3X1/1X2/B SET - 安全继电器
1051298
内含35个安全继电器的套组,用于急停、安全门和光栅,安全等级可达SIL 3、Cat. 4、PL e,单 通道或双通道运行,自动或手动、受控启动,3个启用电流路径,US = 24 V DC,插拔式螺钉接线 端子
产品优势:

• 最高可达Cat. 4/PL e 根据ISO 13849-1,SIL 3 根据 EN IEC 62061,SIL 3 根据 IEC 61508 • 单通道/双通道控制 • 3个启用电流通路,1个信号电流路径 • 手动监控复位和自动复位 • 经济型产品,具有成本效益

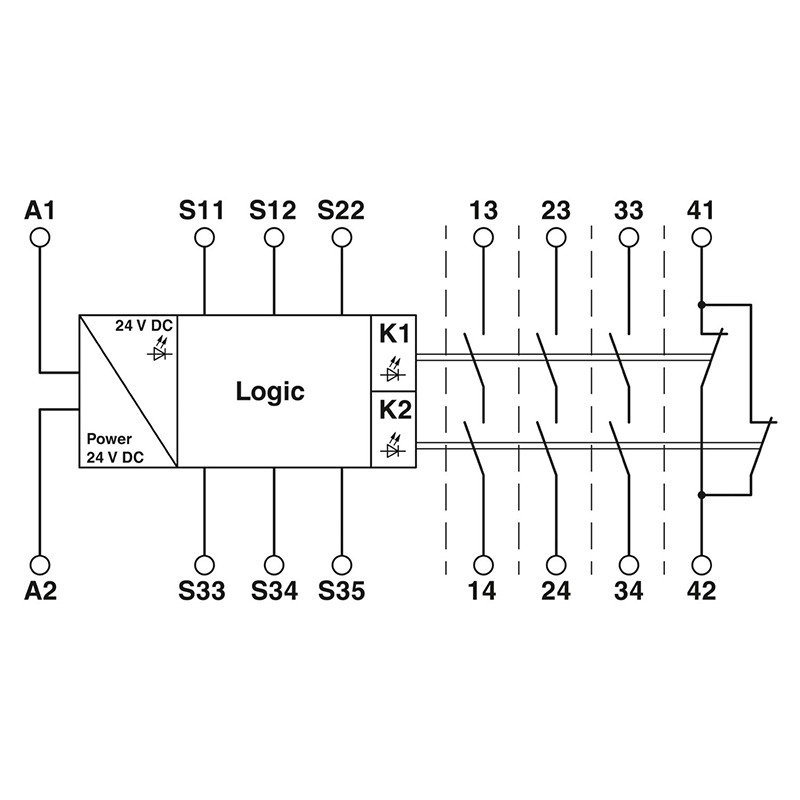

产品详情
技术数据
输入数据
数字量: 逻辑 (S12,S22)
输入说明 安全相关
输入数量 2
输入电压范围,"0"信号 0 V DC ... 5 V DC
输入电压范围,"1"信号 20.4 V ... 26.4 V
输入电流范围“0”信号 0 mA ... 2 mA
冲击电流 最大 110 mA (电压通常为US ,Δt = 3 ms)
延迟时间 最大 2 ms (测试脉宽,低测试脉冲,100 ms时的测试脉冲速率) 不允许亮度测试脉冲/高测试脉冲。
连接数据
连接技术
可插拔
电气特性
额定条件下的最大功耗 16.44 W (在US = 26.4 V,IL² = 72 A²时)
额定操作模式 100 %符合条件
产品属性
产品类型 安全继电器
产品系列 PSRclassic
应用 急停按钮 安全门 光栅
数据管理状态
产品审核修订 02
尺寸
宽度 22.5 mm
高度 99 mm
深度 114.5 mm
安装
安装类型 DIN导轨安装
组装说明 参见衰减曲线
安装位置 垂直或水平
螺纹类型 ()
材料规格
外壳材料 尼龙
颜色 (外壳) 黄色 (RAL 1018)
标准和规范
供电回路间的电气间隙和爬电距离
标准/规程 DIN EN 60947-1
说明
应用说明
应用说明 只用于工业应用
环境和真实条件 环境条件
环境温度(运行) -20 °C ... 55 °C (注意降低值)
环境温度(存放/运输) -40 °C ... 70 °C
保护等级 IP20
最大高度 ≤ 2000 m (海平面以上)
允许的最大相对湿度(操作) 75 % (平均,85%间歇,无冷凝)
电击 15g
振动(操作) 10 Hz ... 150 Hz, 2g
插入位置最低保护等级 IP54
最大允许湿度(存放/运输) 75 % (平均,85%间歇,无冷凝)
供电回路间的电气间隙和爬电距离
额定绝缘电压 250 V
额定过电压/绝缘 请见章节“绝缘配合”
限制连续电流 6 A (注意衰减和负载极限曲线)
次数
典型响应时间 125 ms (自动启动) 110 ms (手动,监控启动)
电源
额定控制电路电源电压US 24 V DC -15 % / +10 %
额定控制电源电流IS 典型值 70 mA (US 时)
冲击电流 < 3.5 A (电压通常为US ,Δt = 3 ms)
延迟时间 5 ms (Us 电压骤降时)
保护电路 串联保护,防止极性反转; 抑制二极管
US 时的功耗 典型值 1.68 W
保护电路
通断容量 最小 100 mW
冲击电流 最小 10 mA 最大 6 A
符合IEC 60947-5-1标准要求的开关容量 5 A (AC15) 6 A (DC13)
总电流值的平方 72 A2 (注意降低值)
切换频率 最大 0.5 Hz
机械寿命 约 107 开关次数
输出熔断器
4 A gL/gG (适用于低需求应用场合)
继电器: 信号传输电流通路 (41/42)
输出说明 2个并联常闭触点,非安全相关,浮地
触点类型 2个常闭触点并联
触点材料 AgSnO2
开关电压 最小 10 V AC/DC 最大 250 V AC
导线连接
连接方式 螺钉连接
刚性导线横截面 0.2 mm² ... 2.5 mm²
柔性导线横截面 0.2 mm² ... 2.5 mm²
导线横截面AWG 24 ... 12
剥线长度 7 mm
螺纹 M3
紧固扭矩 0.5 Nm ... 0.6 Nm
信号处理
状态显示 2 x LED (绿色)
工作电压显示 1 x 绿色LED
特性
安全数据
停止类别
安全数据: EN ISO 13849
分类 4
性能等级(PL) e
安全数据: IEC 61508 - 高要求
安全完整性水平(SIL) 3
安全数据: IEC 61508 - 低要求
安全完整性水平(SIL) 3
恢复时间 1 s (符合安全功能的要求)
继电器型号 带机械联锁触点的机电式继电器,符合IEC/EN 61810-3标准
电耗量 38 mA (S12/S22输入,电压通常为US)
典型释放时间 10 ms (根据需要,通过传感器回路) 45 ms (根据需要,通过A1)
并行
允许的导线最大总电阻 50 Ω
安全数据: EN IEC 62061
安全完整性水平(SIL) 3
重启时间 < 1 s (启动时间)
数字量: 启动电路 (S34, S35)
输入说明 非安全相关
输入数量 2
输入电压范围,"1"信号 20.4 V ... 26.4 V
冲击电流 < 6 mA (S34/35,通常为US ,Δt = 70 ms)
延迟时间 不允许测试脉冲
允许的导线最大总电阻 50 Ω
保护电路 抑制二极管
电耗量 0 mA (S34输入,电压通常为US) 1 mA (S35输入,电压通常为US)
输出数据 继电器: 启用电流通路 (13/14,23/24,33/34)
输出说明 每个串联2个常开触点,安全相关,浮地
输出数目 3
触点类型 3路常开安全触点输出
触点材料 AgSnO2
开关电压 最小 10 V 最大 250 V AC/DC
典型启动时间( Us 时) 125 ms (通过A1控制时)
