首页 > 菲尼克斯 > 自动化产品 > 安全继电器 > PSR-SPP- 24UC/ESA4/3X1/1X2/B - 安全继电器
PSR-SPP- 24UC/ESA4/3X1/1X2/B - 安全继电器
PSR-SPP- 24UC/ESA4/3X1/1X2/B - 安全继电器
PSR-SPP- 24UC/ESA4/3X1/1X2/B - 安全继电器
PSR-SPP- 24UC/ESA4/3X1/1X2/B - 安全继电器
PSR-SPP- 24UC/ESA4/3X1/1X2/B - 安全继电器
PSR-SPP- 24UC/ESA4/3X1/1X2/B - 安全继电器
PSR-SPP- 24UC/ESA4/3X1/1X2/B - 安全继电器
PSR-SPP- 24UC/ESA4/3X1/1X2/B - 安全继电器
菲尼克斯
PSR-SPP- 24UC/ESA4/3X1/1X2/B - 安全继电器
2963941

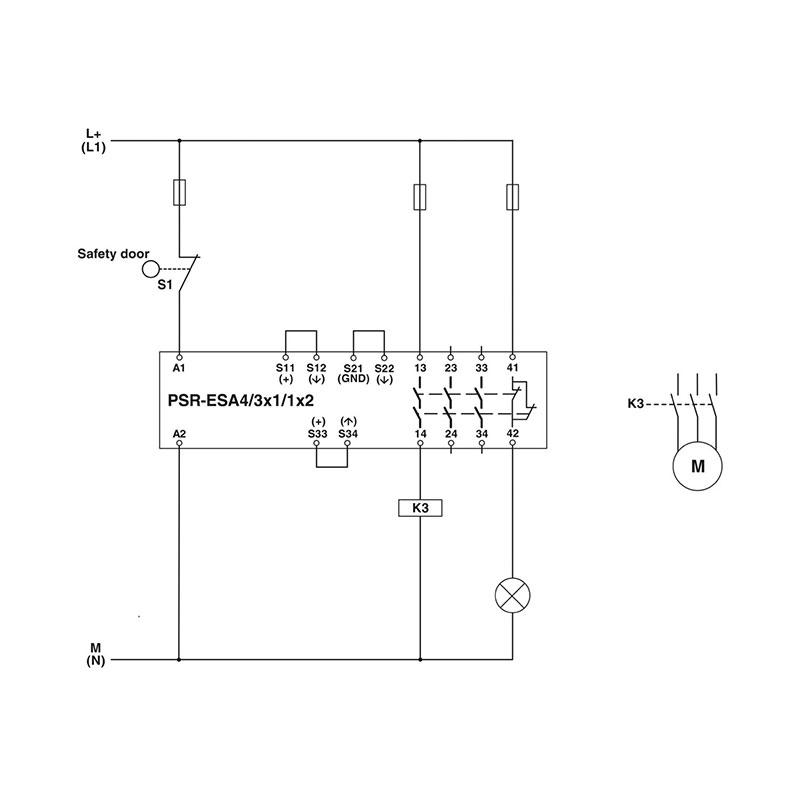

安全继电器,用于急停和安全门监控,安全等级可达EN ISO 13849标准的SIL 3或Cat . 4、 PL e,双通道运行,3个启用电流路径,额定输入电压:24 V DC,可插拔的直插式接线端子
产品优势: • 最高可达Cat. 4/PL 根据EN ISO 13849-1标准,SIL 3根据IEN EC 62061标准,SIL 3根据IEC 61508标准 • 双通道控制 • 3个启用电流通路,1个信号电流路径 • 在一个设备中同时具有手动监控复位和自动复位功能
产品详情
技术数据
输入数据
概述
额定控制电路电源电压US 24 V DC -15 % / +10 %
额定控制电源电流IS 典型值 70 mA
冲击电流 < 3.5 A (Δt = 3 ms Us 时) < 6 mA (Us/Ix 至S34) > -100 mA (Δt = 300 ms,Us/Ix下的S22处) < 100 mA (Δt = 500 ms,Us/Ix下的S12处)
US 时的功耗 典型值 1.68 W (DC)
以UN为参考的输入电压范围 0.85 ... 1.1
UN下的典型输入电流 70 mA DC (US 时)
输出数据
触点类型 3路常开安全触点输出 1个信号传输电流通路
连接数据
连接技术
可插拔
电气特性
额定条件下的最大功耗 16.44 W (US = 26.4 V,IL² = 72 A²,PTotal max = 2.04 W + 14. 4 W)
额定操作模式 100 %符合条件
产品属性
产品类型 安全继电器
产品系列 PSRclassic
应用 急停按钮 安全门
数据管理状态
产品审核修订 11
尺寸
宽度 22.5 mm
高度 112 mm
深度 114.5 mm
安装
安装类型 DIN导轨安装
组装说明 参见衰减曲线
安装位置 垂直或水平
材料规格
外壳材料 尼龙
颜色 (外壳) 黄色 (RAL 1018)
环境和真实条件
环境条件
保护等级 IP20
环境温度(运行) -20 °C ... 55 °C (注意降低值)
环境温度(存放/运输) -40 °C ... 70 °C
允许的最大相对湿度(操作) 75 % (平均,85%间歇,无冷凝)
电击 15g
振动(操作) 10 Hz ... 150 Hz, 2g
插入位置最低保护等级 IP54
最大高度 ≤ 2000 m (海平面以上)
最大允许湿度(存放/运输) 75 % (平均,85%间歇,无冷凝)
标准和规范
供电回路间的电气间隙和爬电距离
标准/规程 DIN EN 60947-1
说明
应用说明
最低通断容量 100 mW
供电回路间的电气间隙和爬电距离
额定绝缘电压 250 V
额定过电压/绝缘 请见章节“绝缘配合”
最小切换电压 10 V AC/DC
限制连续电流 6 A (N/O触点)
最大启动电流 6 A
工作电压显示 绿色LED
保护电路
符合IEC 60947-5-1标准要求的开关容量 DC13, 启用电流路径 1.5 A (AC15,信号电流路径) 2 A (DC13,信号电流路径) AC15, 启用电流路径
总电流值的平方 72 A2 (常开安全触点输出) 36 A2 (信号电流路径31/32)
机械寿命 约 107 开关次数
输出熔断器
导线连接
连接方式 直插式连接
刚性导线横截面 0.2 mm² ... 1.5 mm²
柔性导线横截面 0.2 mm² ... 1.5 mm²
导线横截面AWG 24 ... 16
剥线长度 8 mm
柔性导线横截面,带套管,带塑料绝缘套管 0.25 mm² ... 1.5 mm² (只能使用CRIMPFOX 6夹线钳)
柔性导线横截面,带不含绝缘套管的冷压头 0.25 mm² ... 1.5 mm² (只能使用CRIMPFOX 6夹线钳)
特性
安全数据
停止类别
安全数据: EN ISO 13849
分类 4
性能等级(PL) e (5 A DC13;5 A AC15;8760次开关次数/年)
安全数据: IEC 61508 - 高要求
安全完整性水平(SIL) 3
安全数据: IEC 61508 - 低要求
安全完整性水平(SIL) 3
恢复时间 1 s (符合安全功能的要求) < 1 s (启动时间)
继电器型号 带机械联锁触点的机电式继电器,符合IEC/EN 61810-3标准
电耗量 典型值 38 mA (S12) 典型值 1 mA (Us/Ix 至S34) 典型值 -38 mA (S22)
输入/启动和回馈电路的电压 大约 24 V DC
延迟时间 5 ms (在A1处,在电压骤降Us 的情况下) 不允许测试脉冲
典型响应时间 150 ms (自动启动)
典型释放时间 20 ms (根据需要,通过传感器回路) 45 ms (根据需要,通过A1)
并行
允许的导线最大总电阻 大约 50 Ω (US下的输入和启动电路)
状态显示 LED (绿色)
安全数据: EN IEC 62061
安全完整性水平(SIL) 3
触点材料 AgSnO2 ,+ 0.2 µm Au
最大切换电压 250 V AC
最小冲击电流 10 mA
典型启动时间( Us 时) 250 ms (通过A1控制时,有Us)
