技术数据

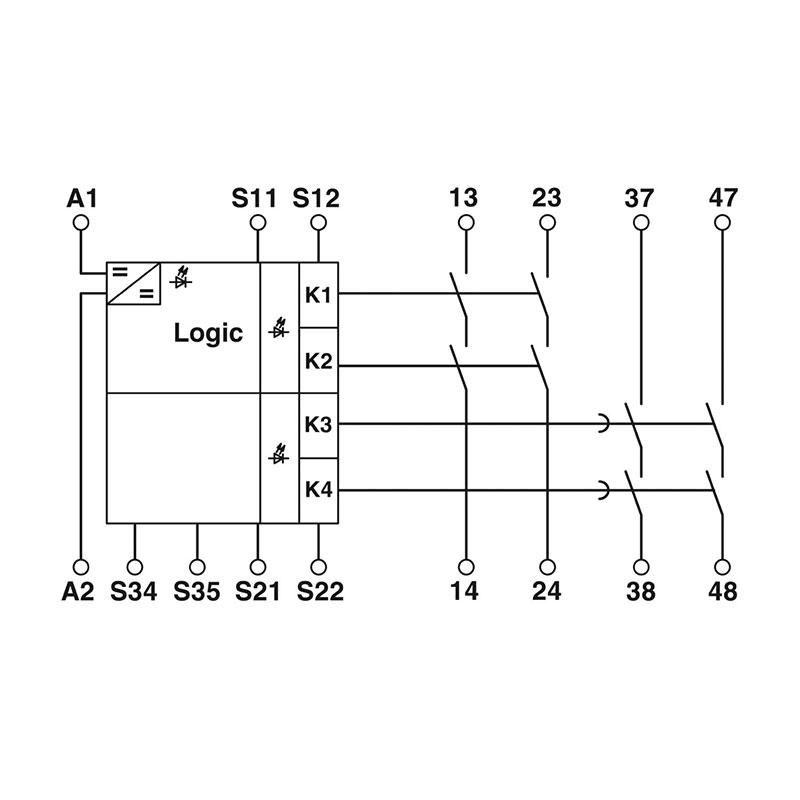

输入数据
数字量: 逻辑 (S12)
| 输入电压范围，"0"信号 |
0 V DC ... 5 V DC |
| 输入电压范围，"1"信号 |
20.4 V ... 26.4 V |
| 输入电流范围“0”信号 |
0 mA ... 2 mA |
| 冲击电流 |
80 mA (电压通常为US ，Δt = 150 ms) |
| 延迟时间 |
不允许亮度测试脉冲/高测试脉冲。
1 s (低测试脉冲的测试脉冲速率)
1 ms (低测试脉冲的测试脉宽) |
输出数据
继电器: 启用电流通路 (13/14，23/24，33/34，43/44)
连接数据
连接技术
电气特性
| 额定条件下的最大功耗 |
16 W (US = 26.4 V，IL² = 72 A²,P总计最大 = 1.6 W + 14.4 W) |
产品属性
数据管理状态
尺寸
安装
材料规格
环境和真实条件
环境条件
| 环境温度（运行） |
-20 °C ... 65 °C (注意降低值) |
| 环境温度（存放/运输） |
-40 °C ... 70 °C |
| 允许的最大相对湿度（操作） |
75 % (平均，85%间歇，无冷凝) |
| 振动（操作） |
10 Hz ... 150 Hz, 2g |
| 最大允许湿度（存放/运输） |
75 % (平均，85%间歇，无冷凝) |
标准和规范
供电回路间的电气间隙和爬电距离
| 标准/规程 |
DIN EN 60947-1
DIN EN 60664-1 |
认证
CE
说明

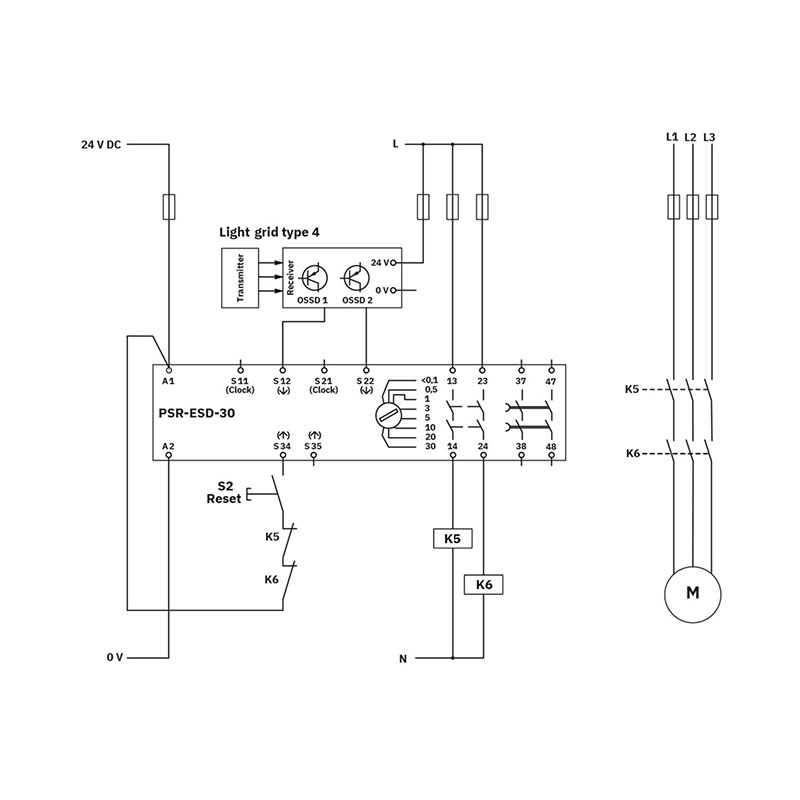

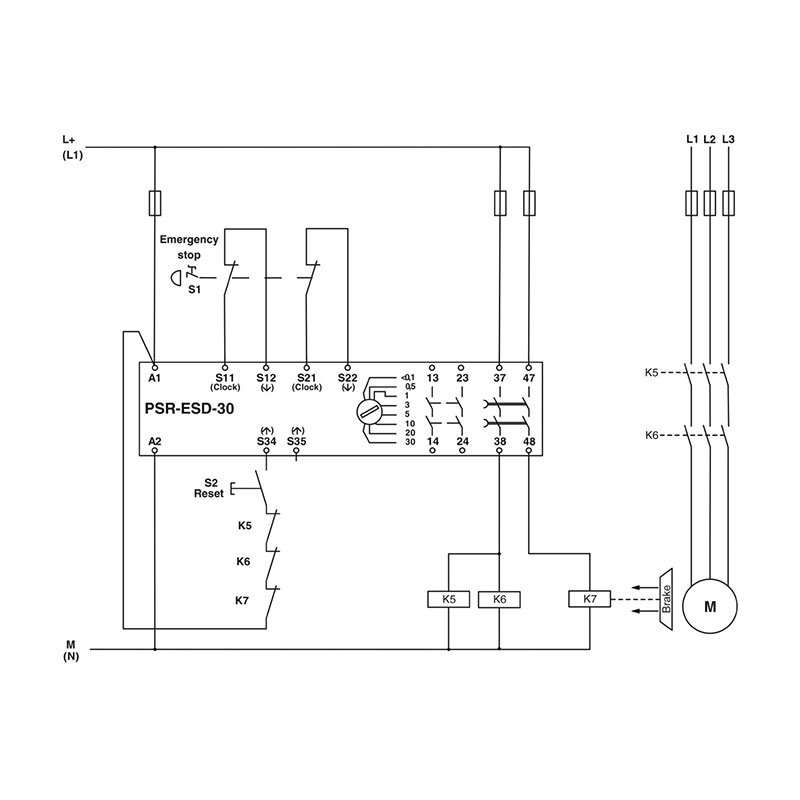

应用说明
供电回路间的电气间隙和爬电距离
| 额定过电压／绝缘 |
4 kV基础安全隔离：
所有电流通路与外壳之间
6 kV增强型隔离耐压：
A1/A2与13/14、23/24、33/34、43/44之间
S11/S12/S33/S34与13/14、23/24、33/34、43/44之间
51/52与13/14、23/24、33/34、43/44之间 |
| 最大额定功率值（电阻负载） |
注意衰减和负载极限曲线 |
次数
| 典型响应时间 |
< 100 ms (用于Us 自动启动)
< 100 ms (具有Us手动启动) |
电源
| 额定控制电路电源电压US |
24 V DC -15 % / +10 % |
| 额定控制电源电流IS |
典型值 55 mA (US 时) |
| 冲击电流 |
< 3.5 A (电压通常为US ，Δt = 2 ms) |
保护电路
| 冲击电流 |
最小 10 mA
最大 20 A (Δt = 100 ms) |
| 符合IEC 60947-5-1标准要求的开关容量 |
3 A (AC15)
5 A (DC13) |
输出熔断器
导线连接
| 刚性导线横截面 |
0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 |
0.2 mm² ... 2.5 mm² |
信号处理
特性
安全数据
停止类别
安全数据: EN ISO 13849
| 性能等级（PL） |
e (3 A DC13；3 A AC15；8760次开关循环/年)
e (5 A DC13；3 A AC15；4380次开关循环/年) |
安全数据: IEC 61508 - 高要求
安全数据: IEC 61508 - 低要求
| 继电器型号 |
带机械联锁触点的机电式继电器，符合IEC/EN 61810-3标准 |
| 电耗量 |
典型值 50 mA (S11处为US)
典型值 52 mA (由外部提供US) |
| 典型释放时间 |
< 10 ms (在Us，根据需要，通过传感器回路)
< 100 ms (在Us/根据需要，通过A1) |
安全数据: EN IEC 62061
| 最大额定功率值（电感负载） |
注意衰减和负载极限曲线 |
| 典型启动时间（ Us 时） |
< 100 ms (有Us/通过A1控制时) |
数字量: 启动电路 (S34)
| 输入电压范围，"1"信号 |
20.4 V ... 26.4 V |
| 冲击电流 |
< 6 mA (电压通常为US ，Δt = 65 ms) |
继电器: 信号传输电流通路 (51/52)
