| 额定输入电压 UN | 24 V DC |
| 以UN为参考的输入电压范围 | 0.85 ... 1.1 |
| UN下的典型输入电流 | 75 mA DC |
| 输入／启动和回馈电路的电压 | 大约 24 V DC |
| 典型响应时间 | 150 ms (可监视/手动和自动复位) |
| 典型释放时间 | 20 ms (无延时触点) 100 ms (延时触点) |
| 触点类型 | 4路常开安全触点输出 |
| 限制连续电流 | 6 A (N/O触点) |
| 最大启动电流 | 6 A |
| 触点材料 | AgSnO2 |
| 最大切换电压 | 250 V AC/DC |
| 最小切换电压 | 15 V AC/DC |
| 最小冲击电流 | 25 mA |
| 总电流值的平方 | 120 A2 (参见衰减曲线) |
| 最大额定功率值（电阻负载） | 144 W (24VDC，t=0ms) 1500 VA (250 V AC，τ = 0 ms) 88 W (220VDC，t=0ms) 90 W (110VDC，t=0ms) 288 W (48VDC，t=0ms) |
| 额定条件下的最大功耗 | 1.8 W |
| 额定操作模式 | 100 %符合条件 |
| 产品类型 | 安全继电器 |
| 产品系列 | PSRclassic |

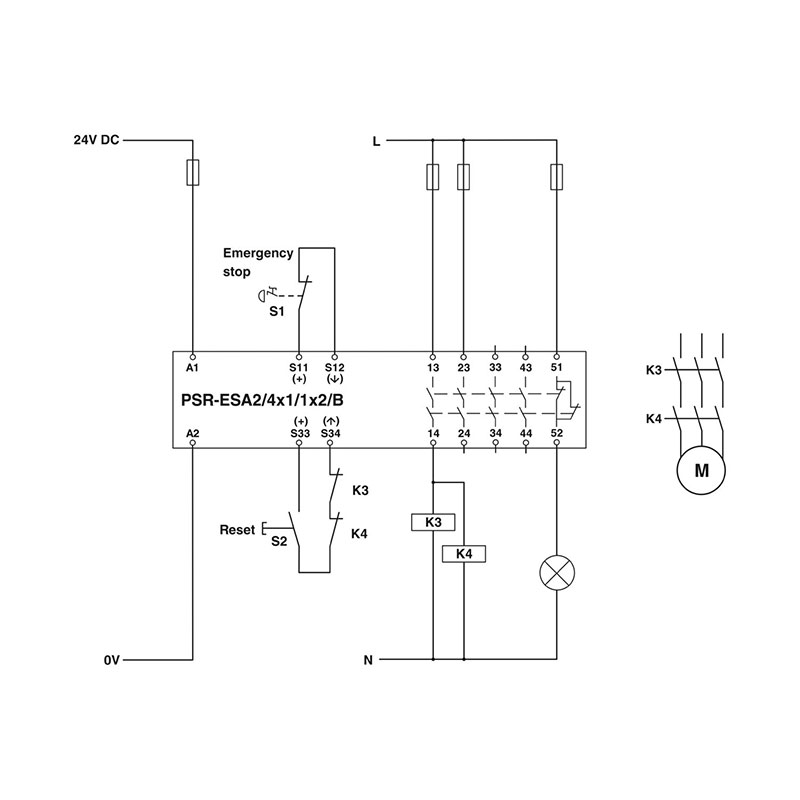

| 应用 | 急停按钮 光栅 安全门 |
| 产品审核修订 | 12 |
| 宽度 | 22.5 mm |
| 高度 | 99 mm |
| 深度 | 114.5 mm |
| 安装类型 | DIN导轨安装 |
| 安装位置 | 任意 |
| 外壳材料 | 尼龙 |
| 保护等级 | IP20 |
| 环境温度（运行） | -20 °C ... 45 °C |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 允许的最大相对湿度（操作） | 75 % (平均，85%间歇，无冷凝) |
| 电击 | 15g |
| 振动（操作） | 10 Hz ... 150 Hz, 2g |
| 插入位置最低保护等级 | IP54 |
| 最大高度 | ≤ 2000 m (海平面以上) |
| 最大允许湿度（存放/运输） | 75 % (平均，85%间歇，无冷凝) |
| 标准/规程 | DIN EN 60947-1 |
| 应用说明 | 只用于工业应用 |
| 最低通断容量 | 0.4 W |
| 额定绝缘电压 | 250 V |
| 额定过电压／绝缘 | 4 kV / 基础隔离耐压 |
| 工作电压显示 | 绿色LED |
| 典型释放时间 | 20 ms (无延时触点) 100 ms (延时触点) |
| 典型响应时间 | 150 ms (可监视/手动和自动复位) |
| 额定控制电路电源电压US | 24 V DC |
| 冲击电流 | 典型值 250 mA |
| 机械寿命 | 约 107 开关次数 |
| 可插拔 | 是 |
| 连接方式 | 螺钉连接 |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 导线横截面AWG | 24 ... 12 |
| 剥线长度 | 7 mm |
| 螺纹 | M3 |
| 1 | 1 |
| 安全完整性水平（SIL） | 3 |
| 恢复时间 | 330 ms (重启) 1 s (电气扭矩) |
| 继电器型号 | 带机械联锁触点的机电式继电器，符合IEC/EN 61810-3标准 |
| 允许的导线最大总电阻 | 500 Ω (UN下的输入和复位电路) |
| 状态显示 | LED K1/K2和K3(t)/K4(t)，绿色 |
| 安全完整性水平（SIL） | 3 |
| 最大额定功率值（电感负载） | 42 W (24 V DC， τ = 40 ms) 23 W (220V DC，τ=40ms) 25 W (110V DC，τ=40ms) 33 W (48V DC，τ=40ms) |
| 套件包括 | 1217839 PSR-SCP-24DC/ESD/4X1/30-SET35 |
| 通断容量（3600/h周期） | 3 A (24 V (DC13)) 10 A gL/gG NEOZED (N/O触点) 3 A (230 V (AC15)) |
| 延迟时间范围 | 0.1 s ... 30 s ±30 % (可设置) |
| 典型释放时间范围 | 0.1 s ... 30 s |
| 通断容量（360/h周期） | 根据客户要求提供 |
| 分类 | 4 |
| 性能等级（PL） | e |
