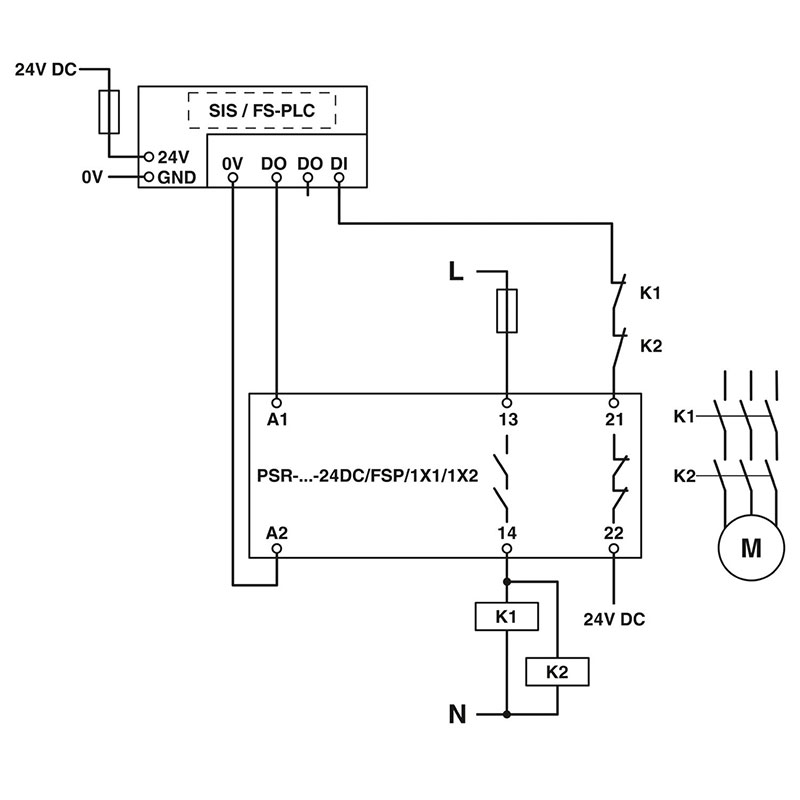

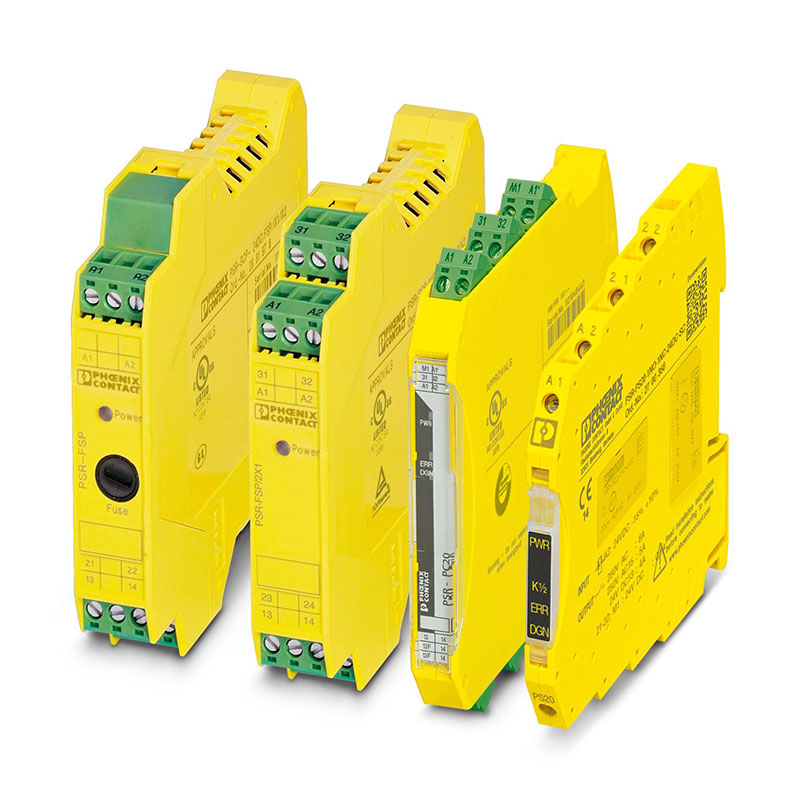

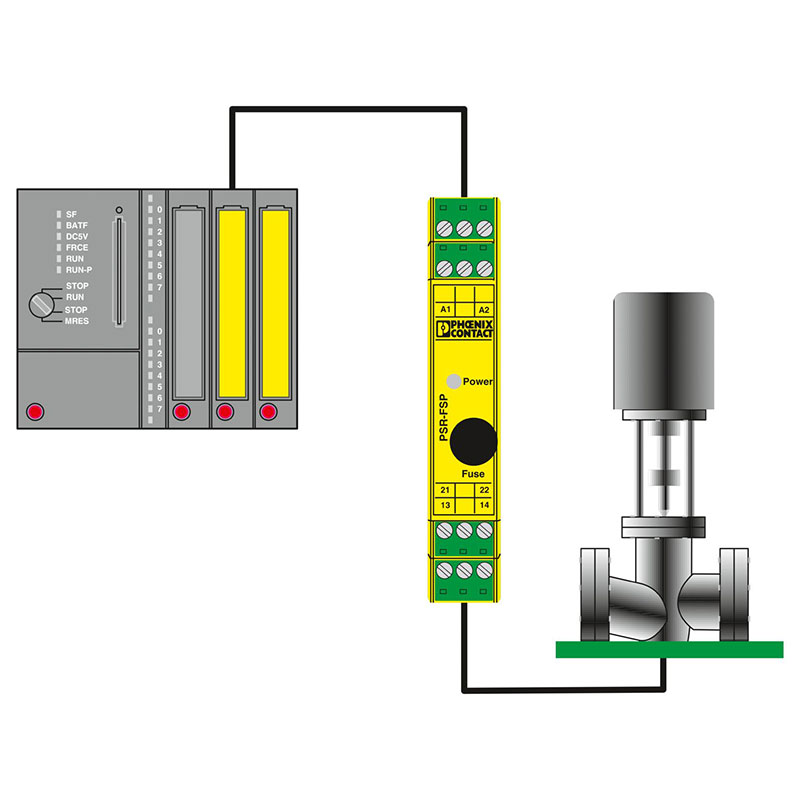

| 额定控制电路电源电压US | 24 V DC -15 % / +10 % |
| US 时的功耗 | 典型值 1.32 W |
| 额定控制电源电流IS | 典型值 55 mA |
| 冲击电流 | 最大 100 mA |
| 输入电压范围 | 20.4 V DC ... 26.4 V DC |
| 延迟时间 | 最大 5 ms (在A1处，在电压骤降Us 的情况下) 测试脉冲速率 = 15 x 测试脉冲宽度 ≥ 50 ms (测试脉冲速率；A1/A2时的低测试脉冲) 最大 5 ms (测试脉冲宽度；A1/A2时的低测试脉冲) 测试脉冲速率 = 80 x 测试脉冲宽度 ≥ 100 ms (测试脉冲宽度；A1/A2时的高测试脉冲) 最大 2 ms (测试脉冲宽度；A1/A2时的高测试脉冲) |
| 触点类型 | 1 路启动电流通路 1路反馈回路 |
| 可插拔 | 是 |
| 额定条件下的最大功耗 | 2.4 W |
| 额定操作模式 | 100 %符合条件 |
| 产品类型 | 耦合继电器 |
| 产品系列 | PSRclassic |
| 应用 | 安全关闭 低要求 高要求 |
| 产品审核修订 | 06 |
| 宽度 | 17.5 mm |
| 高度 | 99 mm |
| 深度 | 114.5 mm |
| 安装类型 | DIN导轨安装 |
| 安装位置 | 任意 |
| 外壳材料 | 尼龙 |
| 颜色 (外壳) | 黄色 (RAL 1018) |
| 保护等级 | IP20 |
| 环境温度（运行） | -20 °C ... 55 °C (注意降低值) |
| 环境温度（存放/运输） | -40 °C ... 70 °C |
| 允许的最大相对湿度（操作） | 75 % (平均，85%间歇，无冷凝) |
| 电击 | 15g |
| 振动（操作） | 10 Hz ... 150 Hz, 2g |
| 插入位置最低保护等级 | IP54 |
| 最大高度 | ≤ 2000 m (海平面以上) |
| 最大允许湿度（存放/运输） | 75 % (平均，85%间歇，无冷凝) |
| 标准/规程 | IEC 60664-1 |
| 证书 | CE合规 |
| 应用说明 | 只用于工业应用 |
| 额定绝缘电压 | 250 V AC |
| 额定过电压／绝缘 | 控制电路A1/A2), (21/22), (13/14)之间的增强型安全隔离耐压6 kV |
| 最小切换电压 | 15 V AC/DC (常开触点/常闭触点) |
| 限制连续电流 | 5 A (N/O触点，请注意衰减) 100 mA (常闭触点) |
| 最大启动电流 | 5 A (N/O触点) 100 mA (常闭触点) |
| 最大额定功率值（电阻负载） | 120 W (24V DC，τ=0ms，常闭触点：2.4W) 1250 VA (250 V AC，τ = 0 ms，常闭触点：25VA) 60 W (220V DC，τ=0ms，常闭触点：22W) 66 W (110V DC，τ=0ms，常闭触点： 11W) 162 W (60VDC，τ = 0ms，常闭触点： 6W) 192 W (48V DC，τ=0ms，常闭触点：4.8W) |
| 工作电压显示 | 1 x黄色LED |
| 通断容量 | 最小 75 mW |
| 总电流值的平方 | 25 A2 (注意降低值) |
| 机械寿命 | 10x 106开关次数 |
| 连接方式 | 螺钉连接 |
| 刚性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 柔性导线横截面 | 0.2 mm² ... 2.5 mm² |
| 导线横截面AWG | 24 ... 12 |
| 剥线长度 | 7 mm |
| 螺纹 | M3 |
| 分类 | 4 (A1/A2处控制单元的诊断覆盖率（ DC）必须 ≥ 99%) |
| 性能等级（PL） | e (A1/A2处控制单元的诊断覆盖率（ DC）必须 ≥ 99%) |
| 安全完整性水平（SIL） | 3 (最大是整个SIL的10%，A1/A2端控制单元的诊断覆盖率(DC)必 须≥ 90%) |
| 安全完整性水平（SIL） | 3 (最大是整个SIL的10%，A1/A2端控制单元的诊断覆盖率(DC)必 须≥ 90%) |
| 恢复时间 | 1 s |
| 继电器型号 | 带机械联锁触点的机电式继电器，符合IEC/EN 61810-3标准 |
| 典型启动时间（ Us 时） | 50 ms |
| 典型释放时间 | 50 ms |
| 安全完整性水平（SIL） | 3 (最大是整个SIL的10%，A1/A2端控制单元的诊断覆盖率(DC)必 须≥ 90%) |
| 触点材料 | AgCuNi，+ 0.2 µm Au |
| 最大切换电压 | 250 V AC/DC (常开触点、常闭触点，注意负荷曲线) |
| 最小冲击电流 | 5 mA (常开触点/常闭触点) |
| 最大切换频率 | 0.5 Hz |
| 最大额定功率值（电感负载） | 72 W (24V DC，τ=40ms，常闭触点：2.4W) 48 W (220V DC，τ=40ms，常闭触点：22W) 35 W (110V DC，τ=40ms，常闭触点： 11W) 41 W (60VDC，τ = 40ms，常闭触点： 6W) 43 W (48V DC，τ=40ms，常闭触点：4.8W) |
| 通断容量（3600/h周期） | 5 A (24 V (DC13)) 5 A (230 V (AC15)) |
| 安全完整性水平（SIL） | 3 |
