• 最强大的输出端：轻松扩展系统，可靠启动大型负载并触发微型断路器 • 最全面的信号指示：预防性功能监控可在故障发生前报告临界运行状态 • 可选择插拔式和螺钉连接方式
| 输入电压范围 | 24 V DC -25 % ... +40 % |
| 典型响应时间 | 300 ms (来自SLEEP MODE) |
| 额定输入电压范围 | 24 V DC |
| 宽域输入 | 否 |
| 最大介电强度 | 35 V DC (60 秒) |
| 冲击电流 | 典型值 1.5 A |
| 冲击电流积分 (I2t) | < 0.02 A2s |
| 电涌电流限值 | 1.5 A (1 ms后) |
| 电网缓冲时间 | 典型值 11 ms (24 V DC) |

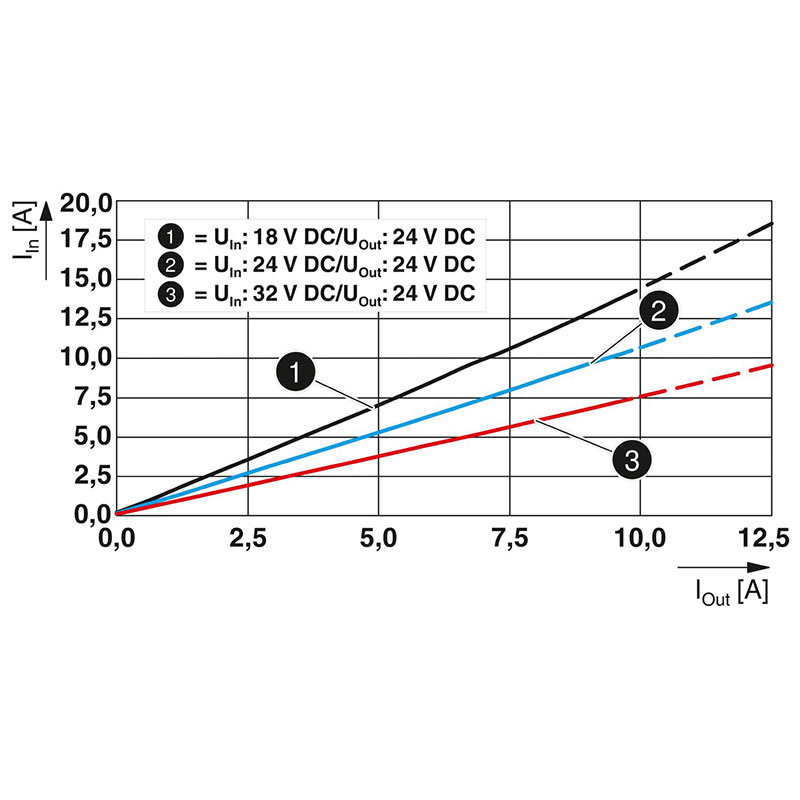

| 电耗量 | 13.8 A (24 V DC) |
| 吸合时间 | < 1 s |
| 输入熔断器 | 30 A (慢熔断，内部) |
| 推荐使用的输入保护断路器 | 16 A ... 20 A (特性B、C、D、K或类似) |

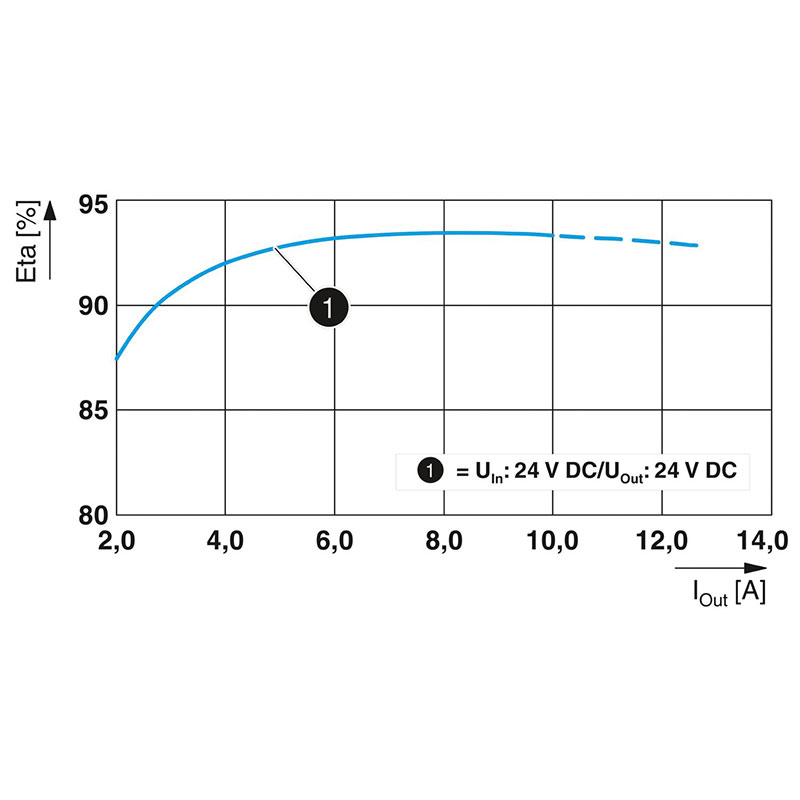

| 效率 | 典型值 93.3 % (24 V DC) |
| 输出特性 | U/I Advanced FUSE MODE Smart HICCUP |
| 位置 | 1.x |
| 位置 | 2.x |
| 相数 | 1.00 |
| 绝缘电压输入／输出 | 4 kV DC (类型测试) 2 kV DC (常规测试) |
| 产品系列 | QUINT POWER |
| MTBF (IEC 61709, SN 29500) | > 1380000 h (25 °C) > 340000 h (60 °C) > 800000 h (40 °C) |
| 产品审核修订 | 04 |
| 保护等级 | Special with SELV input and output |
| 污染等级 | 2 |
| 宽度 | 50 mm |
| 高度 | 130 mm |
| 深度 | 125 mm |
| 左侧/右侧安装距离（有效） | 15 mm / 15 mm (≤ 70 °C) |
| 右侧/左侧安装距离（无效） | 0 mm / 0 mm (≤ 70 °C) |
| 顶部/底部安装距离（有效） | 50 mm / 50 mm (≤ 70 °C) |
| 顶部/底部安装距离（无效） | 50 mm / 50 mm (≤ 70 °C) |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 可并排安装：PN ≥50 %，水平间距5 mm，若有带点部件，则距离 15 mm，垂直间距50 mm 可并排安装：PN <50 %，水平间距0 mm，顶部垂直距离40 mm，底部垂直距离20 mm |
| 带保护涂层 | 否 |
| 阻燃等级符合UL 94标准（壳体/接线端子） | V0 |
| 外壳材料 | 金属 |
| 侧边组件类型 | 铝 |
| 盖罩型号 | 不锈钢X6Cr17 |
| 保护等级 | IP20 |
| 环境温度（运行） | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 气候等级 | 3K22（ 符合EN 60721-3-3标准） |
| 允许的最大相对湿度（操作） | ≤ 95 % (25 °C 时，无冷凝) |
| 电击 | 18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） | 5 Hz ... 100 Hz共振搜索2.3g，90分钟，共振频率2.3g，90分钟 （符合DNV GL C级） |

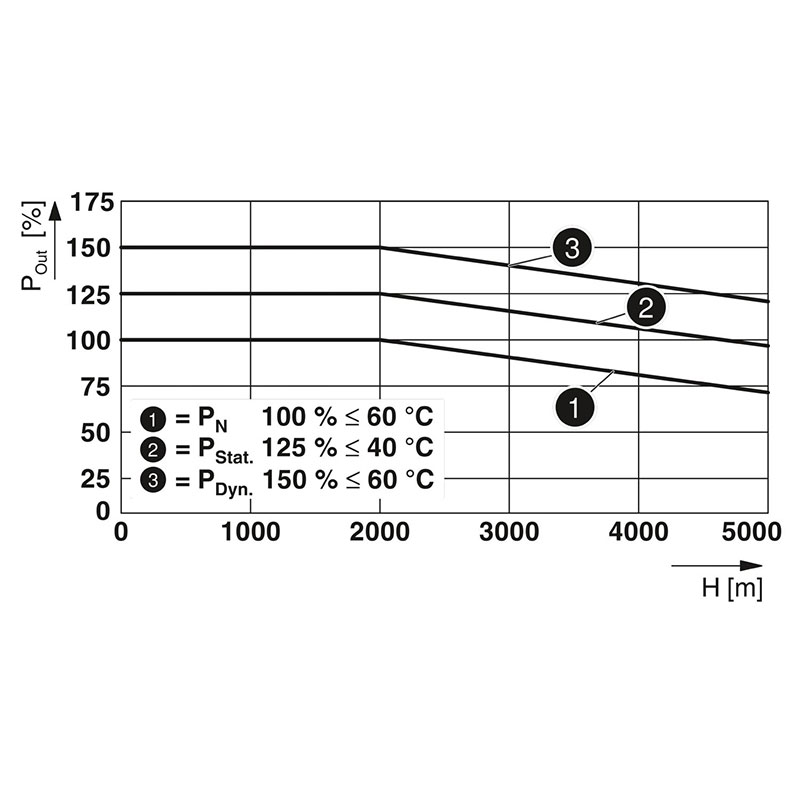

| 最大高度 | ≤ 5000 m (> 2000 m，注意降低值) |
| 环境温度（调试类型测试） | -40 °C |
| EN 61010-1 | II (≤ 5000 m) |
| EN 62477-1 | III (≤ 5000 m) |
| 标识 | UL Listed UL 61010-1 |
| 低压指令 | 符合低电压指令2014/35/EC |
| 噪音排放的电磁兼容要求 | EN 61000-6-3 EN 61000-6-4 |
| 抗噪的电磁兼容要求 | EN 61000-6-1 EN 61000-6-2 |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 标准/规程 | EN 61000-4-2 |
| 触点放电 | 8 kV (强度测试4) |
| 空气放电 | 15 kV (强度测试4) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-3 |
| 频率范围 | 80 MHz ... 1 GHz |
| 测试场强 | 20 V/m (强度测试 3) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-4 |
| 输入 | 2 kV (强度测试3 - 非对称) |
| 输出 | 2 kV (强度测试3 - 非对称) |
| 备注 | 标准 A |
| 信号 | 2 kV (强度测试4 - 非对称) |
| 标准/规程 | EN 61000-4-5 |
| 输入 | 1 kV (强度测试3 - 对称) 2 kV (强度测试3 - 非对称) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-6 |
| I/O/S | 非对称 |
| 频率范围 | 0.15 MHz ... 80 MHz |
| 备注 | 标准 A |
| 电压 | 10 V (强度测试 3) |
| 标准/规程 | EN 61000-4-29 |
| 电压 | 24 V DC |
| 压降 | 70 % |
| 备注 | 标准 A |
| 附加信息 | 强度测试2 |
| 时间 | 100 ms |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
| 标准C | 对操作行为的暂时不利影响，设备可自动校正或通过触发操作元件恢复。 |
| 频率 | 50 Hz 60 Hz |
| 切换频率 | 190.00 kHz ... 220.00 kHz (辅助转换器级) 67.00 kHz ... 135.00 kHz (主转换器级) |
| 连接方式 | 螺钉连接 |
| 剥线长度 | 10 mm |
| 刚性 | 0.2 mm² ... 6 mm² |
| 柔性 | 0.2 mm² ... 6 mm² |
| 柔性带没有塑料套管的冷压头 | 0.2 mm² ... 4 mm² |
| 柔性带配有塑料套管的冷压头 | 0.2 mm² ... 4 mm² |
| 刚性 (AWG) | 24 ... 10 |
| 螺钉头驱动方式 | 开槽 L |
| 信号类型 | LED 信号接地SGnd 遥信触点 有源信号输出Out2（ 模拟，可配置） 有源信号输出Out1（ 数字，可配置） 遥信报警触点 |
| 额定输出电压 | 24 V DC |
| 防短路保护 | 是 |
| 防空转 | 是 |
| 反馈电压电阻 | ≤ 35 V DC |
| 输出端处的过电压保护 (OVP) | ≤ 32 V DC |
| 残波 | < 50 mVSS |
| 控制偏差 | < 1 % (负载的变化，静态10 % ... 90 %) |
| 上升时间 | < 100 ms (UOUT (10 % ... 90 %)) |
| 串连 | 是 |
| 最大空载功耗 | < 5 W |
| 最大额定负载功率损耗 | < 16 W |
| 功耗 SLEEP MODE | < 2 W |
| 并连 | 是，用于冗余和增加容量 |
| 位置 | 3.x |
| 标准标识 | （控制和调节设备的）电气安全性 |
| 标准/规格 | IEC 61010-1 |
| 标准标识 | 超低防护电压 |
| 标准/规格 | EN 61010-1 (SELV) IEC 61010-2-201 (PELV) |
| 标准标识 | 电源变化/欠压 |
| 标准/规格 | EN 61000-4-29 |
| 标识 | UL Listed UL 61010-2-201 |
| 标识 | 型式测试（型式已认证） |
| 噪音辐射 | EN 55016 EN 61000-6-3（B类） |
| 频率范围 | 50 Hz ... 60 Hz |
| 接线标识 | 3.3 + |
| 功能 | 输出功率ON/OFF（ 远程） |
| 默认 | 输出功率ON（>40 kΩ/24 V DC/REM和SGnd之间的开路桥接） |
| 输出电压（ USet ）的设置范围 | 24 V DC ... 29.5 V DC (> 24 V DC，持续容量) |
| 额定输出电流（ IN ） | 10 A |
| Static Boost (IStat.Boost) | 12.5 A |
| Dynamic Boost (IDyn.Boost) | 20 A (5 s) |
| 选择性熔断 (ISFB) | 60 A (15 ms) |
| 热磁断路器类型 | A1...A6 / B2...B6 / C1...C3 / Z1...Z6 |
| 输出功率（ PN ） | 240 W |
| 输出功率（ P静态 裕度 ） | 300 W |
| 输出功率（ P动态 裕度 ） | 480 W (5 s) |
| 接线标识 | 3.5 + |
| 数字量 | 0 V DC 20 mA 24 V DC |
| 信号选项 | 输出电压 OVP电压限制激活 高温预警 运行时间 输出功率 输出电流 |
| 默认 | UIN输入电压正常 |
| 接线标识 | 3.6 + |
| 数字量 | 0 V DC 20 mA 24 V DC |
| 模拟 | 4 mA ... 20 mA ±5 % (负载 ≤400 Ω) |
| 接线标识 | 3.1，3.2 |
| 开关触点（浮地） | 浮地 |
| 最大接触负载 | 24 V DC 0.5 A 30 V AC 1 A |
| 接线标识 | 3.4 + |
| 功能 | 信号接地 |
| 参考电位 | 至OUT1、OUT2、 REM |
| 信号阈值 | > 100 % (LED亮起黄色，输出功率 > 240 W) < 0.8 x UInNom (LED亮起黄灯) > 0.8 x UInNom (LED熄灭) < 0.9 x USet (LED闪烁绿色) > 0.9 x USet (LED亮起绿色) > 50 % (LED亮起绿色，输出功率 > 120 W) > 75 % (LED亮起绿色，输出功率 > 180 W) |
| 电流 | 5 A |
| 温度 | 40 °C |
| 时间 | 367721 h |
| 附加信息 | 24 V DC |
| 宽度 | 122 mm |
| 高度 | 130 mm |
| 深度 | 53 mm |
| 标准标识 | 轨道交通应用 |
| 标准/规格 | EN 50121-3-2 IEC 62236-3-2 |
| 标识 | CAN/CSA-C22.2 No. 61010-1-12 |
| 标识 | DNV |
| 电磁兼容要求，发电厂 | IEC 61850-3 EN 61000-6-5 |
| 传导性噪声排放 | EN 55016 EN 61000-6-3（B类） |
| 发射干扰 | 附加基本标准EN 61000-6-5（ 电站中的抗干扰性），IEC/EN 61850-3 (供电) |
| DNV GL传导干扰 | 级 B |
| 附加信息 | 船桥和甲板区域 |
| DNV GL噪声辐射 | 级 B |
| 标准/规程 | EN 61000-4-8 |
| 频率 | 16.7 Hz 60 Hz 50 Hz |
| 测试场强 | 100 A/m |
| 标准/规程 | EN 61000-4-9 |
| 测试场强 | 1000 A/m |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-16 |
| 测试等级 1 | 15 Hz 150 Hz (强度测试 3) |
| 电压 | 10 V 1 V |
| 测试等级 2 | 150 Hz 1.5 kHz (强度测试 3) |
| 测试等级 3 | 1.5 kHz 15 kHz (强度测试 3) |
| 测试等级 4 | 15 kHz 150 kHz (强度测试 3) |
| 测试等级 5 | 16.7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (强度测试 3) |
| 测试等级 6 | 0 Hz 16.7 Hz 50 Hz 60 Hz (强度测试 3) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-17 |
| 交变分量 | 15 % (UN) |
| 频率 | 50 Hz 150 Hz 100 Hz |
| 交变分量 | 14 % (UN) |
| 标准/规程 | EN 61000-4-18 |
| 输入、输出（测试等级1） | 100 kHz 1 MHz (强度测试2 - 对称) |
| 电压 | 0.5 kV |
| 输入、输出（测试等级2） | 100 kHz 1 MHz (强度测试2 - 非对称) |
| 输入、输出（测试等级3） | 10 MHz (强度测试2 - 非对称) |
| 信号（测试等级1） | 100 kHz 1 MHz (强度测试2 - 对称) |
| 信号（测试等级2） | 100 kHz 1 MHz (强度测试2 - 非对称) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-10 |
| 测试场强 | 100 A/m |
| 测试等级 1 | 100 kHz |
| 测试等级 2 | 1 MHz |
| 备注 | 标准 A |
