• SFB技术可触发断路器选择性脱扣，并且确保并联的其他负载持续运行 • 预防性功能监视机制在故障发生前提示临界工作状态 • 可通过NFC调整信号阈值和特性曲线，提高系统可用性 • 通过静态功率裕度轻松扩展系统；通过动态功率裕度能启动大型负载 • 由于内置气体放电管且具有20 ms市电故障缓冲时间，抗干扰性强 • 坚固的金属外壳，宽温范围-40°C~+70°C • 宽范围电压输入和通过多项国际认证，全球通用
| 控制输入（可组态） Rem | 输出功率ON/OFF (SLEEP MODE) |
| 缺省(值) | 输出功率ON (>40 kΩ/24 V DC/Rem和SGnd之间开路桥接） |
| 效率 | 典型值 89 % (400 V AC) 典型值 87.5 % (480 V AC) |
| 衰减 | > 60 °C ... 70 °C (2.5 %/K) |
| 最大额定负载功率损耗 | < 15 W (400 V AC) < 17 W (480 V AC) |
| 串连 | 是 |
| 连接方式 | 螺钉连接 |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 6 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 4 mm² |
| 最小导线横截面AWG | 24 |
| 最大导线横截面AWG | 10 |
| 剥线长度 | 8 mm |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 单导线/柔性接线点，带塑料套管的冷压头，最小 | 0.25 mm² |
| 单导线/柔性接线点，带塑料套管的冷压头，最大 | 4 mm² |
| 单导线/柔性接线点，不带塑料套管的冷压头，最小 | 0.25 mm² |
| 连接方式 | 螺钉连接 |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 2.5 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 2.5 mm² |
| 最小导线横截面AWG | 24 |
| 最大导线横截面AWG | 14 |
| 剥线长度 | 6.5 mm |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 单导线/柔性接线点，带塑料套管的冷压头，最小 | 0.25 mm² |
| 单导线/柔性接线点，带塑料套管的冷压头，最大 | 2.5 mm² |
| 单导线/柔性接线点，不带塑料套管的冷压头，最小 | 0.25 mm² |
| 相数 | 3.00 |

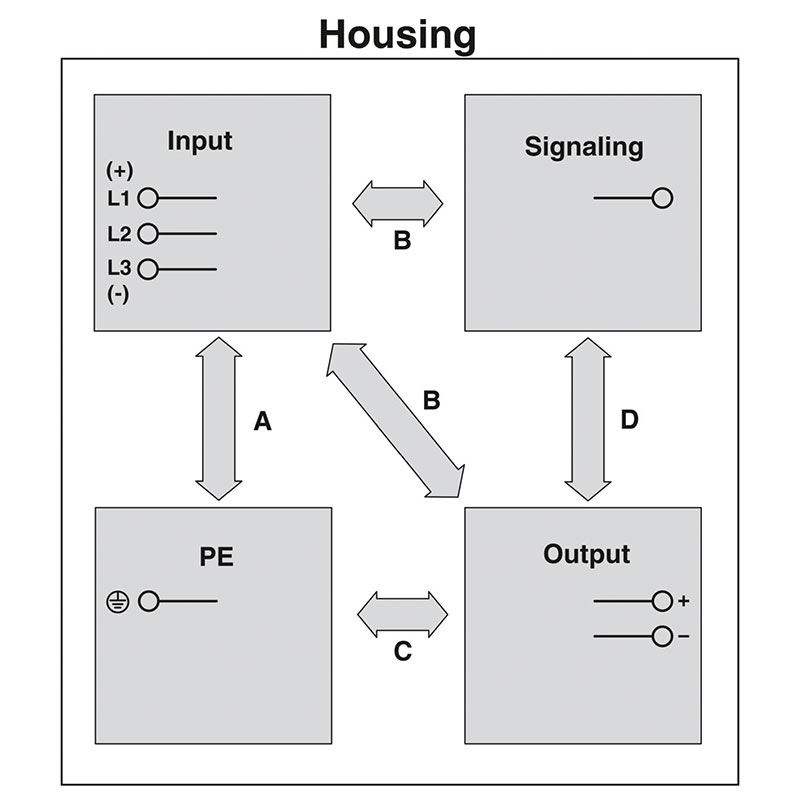

| 绝缘电压输入／输出 | 4 kV AC (类型测试) 2.4 kV AC (常规测试) |
| 产品类型 | 电源 |
| 产品系列 | QUINT POWER |
| MTBF (IEC 61709, SN 29500) | > 1560000 h (25 °C) > 413000 h (60 °C) > 914000 h (40 °C) |
| 产品审核修订 | 04 |
| 保护等级 | I |
| 污染等级 | 2 |

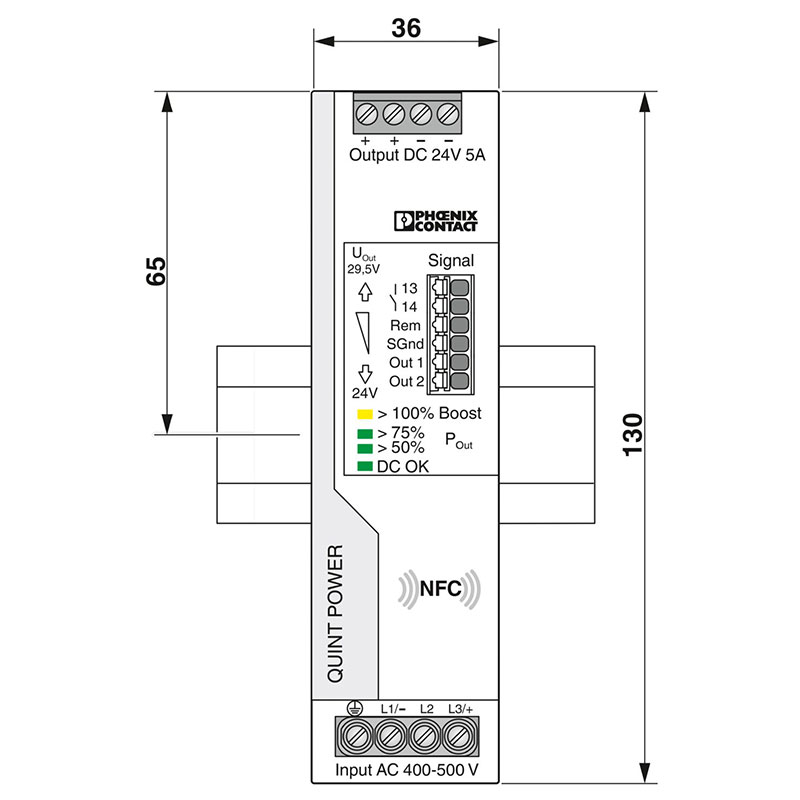

| 宽度 | 36 mm |
| 高度 | 130 mm |
| 深度 | 125 mm |
| 左侧/右侧安装距离 | 5 mm / 5 mm |
| 顶部/底部安装距离 | 50 mm / 50 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 可并排安装：PN ≥50 %，水平间距5 mm，若有带点部件，则距离 15 mm，垂直间距50 mm 可并排安装：PN <50 %，水平间距0 mm，顶部垂直距离40 mm，底部垂直距离20 mm |
| 安装位置 | 水平DIN导轨NS35，EN60715 |
| 带保护涂层 | 否 |
| 阻燃等级符合UL 94标准（壳体/接线端子） | V0 |
| 外壳材料 | 金属 |
| 侧边组件类型 | 铝 |
| 盖罩型号 | 不锈钢X6Cr17 |
| 轨道应用 | EN 50121-3-2 IEC 62236-5 IEC 62236-4 IEC 62236-3-2 EN 50121-5 EN 50121-4 |
| CSA | CAN/CSA-C22.2 No. 60950-1-07 CSA-C22.2 No. 107.1-01 |
| 低压指令 | 符合低电压指令2014/35/EC |
| 噪音排放的电磁兼容要求 | EN 61000-6-3 EN 61000-6-4 |
| 抗噪的电磁兼容要求 | EN 61000-6-1 EN 61000-6-2 |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 标准/规程 | EN 61000-4-2 |
| 触点放电 | 8 kV (强度测试4) |
| 空气放电 | 15 kV (强度测试4) |
| 备注 | 标准 B |
| 标准/规程 | EN 61000-4-3 |
| 频率范围 | 80 MHz ... 1 GHz |
| 测试场强 | 20 V/m (强度测试 3) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-4 |
| 输入 | 4 kV (强度测试4 - 非对称) |
| 输出 | 4 kV (强度测试4 - 非对称) |
| 备注 | 标准 B |
| 信号 | 2 kV (强度测试4 - 非对称) |
| 标准/规程 | EN 61000-4-5 |
| 输入 | 3 kV (强度测试4 - 对称) 6 kV (强度测试4 - 非对称) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-6 |
| I/O/S | 非对称 |
| 频率范围 | 0.15 MHz ... 80 MHz |
| 备注 | 标准 A |
| 电压 | 10 V (强度测试 3) |
| 标准/规程 | EN 61000-4-11 |
| 电压 | 400 V AC |
| 频率 | 50 Hz |
| 压降 | 70 % |
| 时间段数量 | 0.5 / 1 / 25 周期 |
| 备注 | 标准A：0.5 / 1周期 标准B：25周期 |
| 附加信息 | 强度测试2 |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
| 标准C | 对操作行为的暂时不利影响，设备可自动校正或通过触发操作元 件恢复。 |
| 频率 | 50 Hz 60 Hz |
| 环境温度（运行） | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 保护等级 | IP20 |
| 环境温度（调试类型测试） | -40 °C |
| 最大高度 | ≤ 5000 m (> 2000 m，注意降低值) |
| 气候等级 | 3K3（ 符合EN 60721标准） |
| 允许的最大相对湿度（操作） | ≤ 95 % (25 °C 时，无冷凝) |
| 电击 | 18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） | 5 Hz ... 100 Hz共振搜索2.3g，90分钟，共振频率2.3g，90分钟 （符合DNV GL C级） |
| EN 62477-1 | III (≤ 2000 m) |
| EN 61010-1 | II (≤ 5000 m) |
| 冲击电流 | 典型值 11 A (25 °C时) |
| 切换频率 | 85.00 kHz ... 107.00 kHz (辅助转换器级) 45.00 kHz ... 200.00 kHz (主转换器级) |
| 信号类型 | LED 信号接地SGnd 遥信触点 有源信号输出Out2（ 模拟，可配置） 有源信号输出Out1（ 数字，可配置） 遥信报警触点 |
| 额定功耗 | 283 VA |

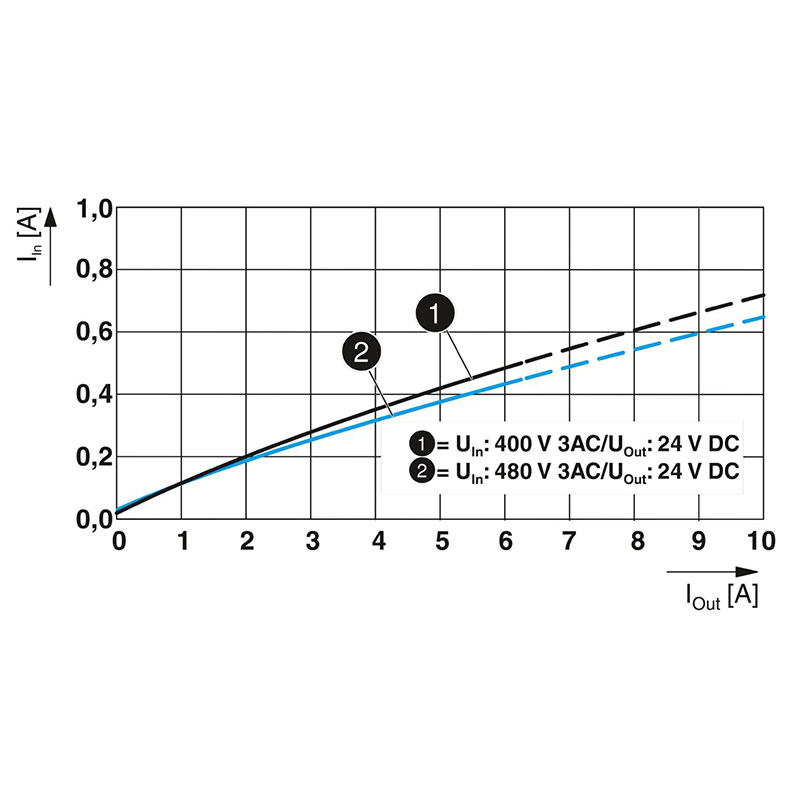

| 电耗量 | 3x 0.53 A (400 V AC) 2x 0.8 A (500 V AC) 3x 0.45 A (500 V AC) 2x 0.66 A (480 V AC) 2x 0.9 A (400 V AC) 3x 0.44 A (480 V AC) |
| 典型响应时间 | 300 ms (来自SLEEP MODE) |
| 输入电压范围 | 3x 400 V AC ... 500 V AC -20 % ... +10 % 2x 400 V AC ... 500 V AC -10 % ... +10 % |
| 电源电压的电压类型 | AC |
| 冲击电流积分 (I2t) | < 0.2 A2s |
| 频率范围 (fN) | 50 Hz ... 60 Hz -10 % ... +10 % |
| 电网缓冲时间 | 典型值 34 ms (3x 400 V AC) 典型值 50 ms (3x 480 V AC) |
| 吸合时间 | < 500 ms |
| 推荐使用的输入保护断路器 | 3x 6 A (特性B、C或类似) |
| PE放电电流 | < 3.5 mA 1 mA (550 V AC, 60 Hz) |
| 额定输出电压 | 24 V DC |
| 防短路保护 | 是 |
| 防空转 | 是 |
| 振幅因数 | 典型值 3.6 (400 V AC) 典型值 3.8 (480 V AC) |
| 并连 | 是，用于冗余和增加容量 |
| 反馈电压电阻 | ≤ 35 V DC |
| 输出端处的过电压保护 (OVP) | ≤ 32 V DC |
| 残波 | < 30 mVSS (额定值) |
| 上升时间 | 50 ms (UOut = 10 % ... 90 %) |
| 最大空载功耗 | < 3 W (400 V AC) < 4 W (480 V AC) |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 1 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 1.5 mm² |
| 最小导线横截面AWG | 24 |
| 最大导线横截面AWG | 16 |
| 连接方式 | 直插式连接 |
| 剥线长度 | 8 mm |
| 信号接地SGnd | Out1、Out2和Rem的参考电位 |
| 单导线/柔性接线点，带塑料套管的冷压头，最小 | 0.2 mm² |
| 单导线/柔性接线点，带塑料套管的冷压头，最大 | 0.75 mm² |
| 单导线/柔性接线点，不带塑料套管的冷压头，最小 | 0.2 mm² |
| 绝缘电压输入／PE | 3.5 kV AC (类型测试) 2.4 kV AC (常规测试) |
| 环保指令 | RoHS指令2011/65/EU Reach WEEE |
| 噪音辐射 | EN 55016 EN 61000-6-3（B类） |
| 标准/规程 | EN 61000-3-2 EN 61000-3-2（A类） |
| 频率范围 | 0 kHz ... 2 kHz |
| 标准/规程 | EN 61000-3-3 EN 61000-3-3 |
| 热磁断路器类型 | A1 ... A4 / B2 / C1 ... C2 / Z1 ... Z4 |
| 数字量 | 24 V DC 20 mA |
| 缺省(值) | 24 V DC 20 mA 24 V DC，针对UOut > 0.9 x USet |
| 数字量 | 24 V DC 20 mA |
| 模拟 | 4 mA ... 20 mA ±5 % (负载 ≤400 Ω) |
| 缺省(值) | 24 V DC 20 mA 24 V DC，针对POut < PN |
| 缺省(值) | 关闭（ Uout > 0.9 USet ） |
| 数字量 | 24 V DC 1 A 30 V AC/DC 0.5 A |
| 电流 | 2.5 A |
| 温度 | 40 °C |
| 时间 | 262000 h |
| 附加信息 | 400 V AC |
| 电磁兼容要求，发电厂 | IEC 61850-3 EN 61000-6-5 |
| 传导性噪声排放 | EN 55016 EN 61000-6-3（B类） |
| 发射干扰 | 附加基本标准EN 61000-6-5（ 电站中的抗干扰性），IEC/EN 61850-3 (供电) |
| DNV GL传导干扰 | 级 A |
| 附加信息 | 区域 电源分配 |
| DNV GL噪声辐射 | 级 B |
| 标准/规程 | EN 61000-4-8 |
| 频率 | 16.7 Hz 60 Hz 50 Hz |
| 测试场强 | 100 A/m |
| 标准/规程 | EN 61000-4-9 |
| 测试场强 | 1000 A/m |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-16 |
| 测试等级 1 | 15 Hz 150 Hz (强度测试4) |
| 电压 | 30 V 3 V |
| 测试等级 2 | 150 Hz 1.5 kHz (强度测试4) |
| 测试等级 3 | 1.5 kHz 15 kHz (强度测试4) |
| 测试等级 4 | 15 kHz 150 kHz (强度测试4) |
| 测试等级 5 | 16.7 Hz 50 Hz 60 Hz (强度测试4) |
| 测试等级 6 | 16.7 Hz 50 Hz 60 Hz (强度测试4) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-18 |
| 输入、输出（测试等级1） | 100 kHz 1 MHz (强度测试3 - 对称) |
| 电压 | 1 kV |
| 输入、输出（测试等级2） | 10 MHz |
| 输入、输出（测试等级3） | 100 kHz 1 MHz (强度测试3 - 非对称) |
| 信号（测试等级1） | 100 kHz 1 MHz (强度测试3 - 对称) |
| 信号（测试等级2） | 100 kHz 1 MHz (强度测试3 - 非对称) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-10 |
| 测试场强 | 110 A/m |
| 测试等级 1 | 100 kHz |
| 测试等级 2 | 1 MHz |
| 备注 | 标准 A |
| 输入熔断器 | 2 A (慢熔断，内部) |
| 输出功率 | 120 W 240 W 150 W |

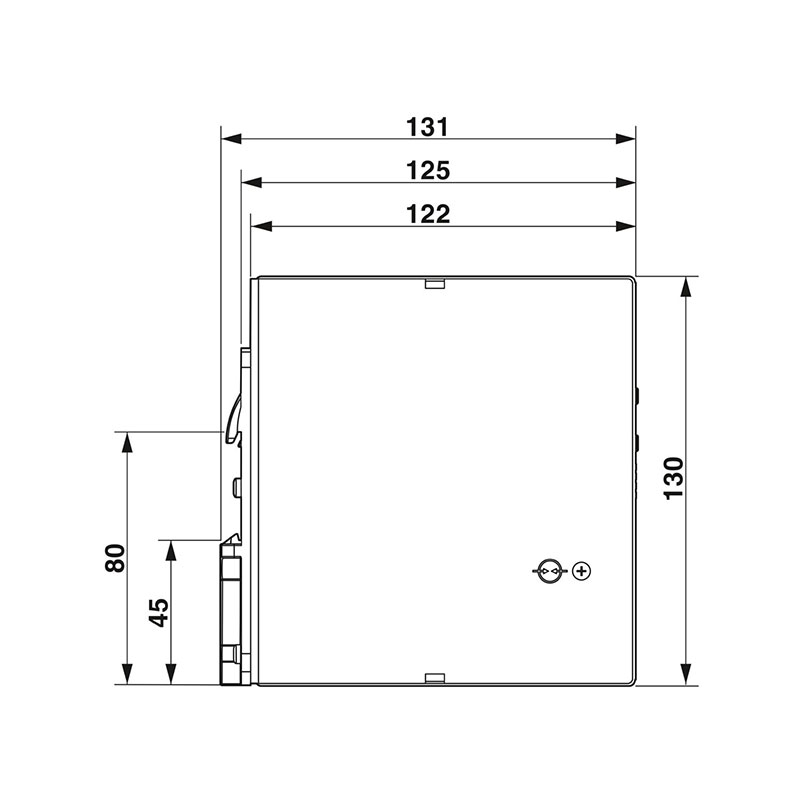

| 宽度 | 122 mm |
| 高度 | 130 mm |
| 深度 | 39 mm |
| 标准——安全绝缘 | IEC 61558-2-16 IEC 61010-2-201 |
| AC频率范围 | 50 Hz ... 60 Hz -10 % ... +10 % |
| 绝缘电压输出／PE | 0.5 kV DC (类型测试) 0.5 kV DC (常规测试) |
| HART FSK Physical Layer Test Specification Compliance | 符合输出电压UOut |
| 标准——主协波电流限值 | EN 61000-3-2 |
| 标准——电气安全 | IEC 61010-2-201 (SELV) |
| 标准——安全超低电压 | IEC 61010-1 (SELV) IEC 61010-2-201 (PELV) |
| 标准 - 测量、控制和实验室使用的设备的安全 | IEC 61010-1 |
| 认证——适用于半导体工业的需求，符合干线压降 | SEMI F47-0706，EN 61000-4-11 |
| 造船工业许可 | DNV GL, PRS, BV, LR, ABS |
| 电涌电流限值 | 11 A (1 ms后) |
| 功率因数（cos phi） | 0.48 |
| 额定输入电压范围 | ± 300 V DC |
| 输入电压范围 | ± 260 V DC ... 300 V DC -25 % ... +30 % |
| 电耗量 | 0.3 A (±300 V DC) |
| 电源电压的电压类型 | DC |
| 电涌电流限值 | ≤ 11 A (1 ms后) |
| 频率范围 (fN) | 0 Hz (DC) |
| 推荐使用的输入保护断路器 | 1x 6 A (10 x 38 mm, 30 kA L/R = 2 ms) |
| 推荐使用的输入保护保险丝 | ≥ 1000 V DC |
| 输出特性 | U/I Advanced FUSE MODE Smart HICCUP |
| POut | > 100 % (LED亮起黄色，输出功率 > 120 W) > 50 % (LED亮起绿色，输出功率 > 60 W) > 75 % (LED亮起绿色，输出功率 > 90 W) |
| 标准 —— 变压器安全 | EN 61558-2-16 |
| 标准——带DC输出的低电压电源装置 | EN 61204-3 |
| 标准/规程 | EN 61000-4-12 |
| 输入 | 3 kV (强度测试4 - 对称) 6 kV (强度测试4 - 非对称) |
| 额定输入电压范围 | 3x 400 V AC ... 500 V AC 2x 400 V AC ... 500 V AC |
| 网络类型 | 星形网络 |
| 视在功率 | 212 VA (400 V，U OUT = 24 V，IOUT = 静态 裕度) 221 VA (480 V，U OUT = 24 V，IOUT = 静态 裕度) |
| 功耗 SLEEP MODE | < 3 W (400 V AC) < 4 W (480 V AC) |
| UOut | > 0.9 x USet (LED亮起绿色) < 0.9 x USet (LED闪烁绿色) |
| 电池充电 | DIN 41773-1 |
| 国家电网典型电压 | 400 V AC 480 V AC |
| 推荐使用的输入保护保险丝 | ≥ 300 V AC |
| 输出电压（ USet ）的设置范围 | 24 V DC ... 29.5 V DC (恒定容量) |
| 额定输出电流（ IN ） | 5 A |
| Static Boost (IStat.Boost) | 6.25 A |
| Dynamic Boost (IDyn.Boost) | 10 A (5 s) |
| 选择性熔断 (ISFB) | 30 A (15 ms) |
