• 最强大的输出端：轻松扩展系统，可靠启动大型负载并触发微型断路器 • 牢固的输入侧：具有内置气体放电管（可达6 kV）和≥ 20 ms的市电故障缓冲时间，抗噪能力强 • 最全面的信号指示：预防性功能监控可在故障发生前报告临界运行状态 • 提供预组态产品，1台起订
| 控制输入（可组态） Rem | 输出功率ON/OFF (SLEEP MODE) |
| 缺省(值) | 输出功率ON (>40 kΩ/24 V DC/Rem和SGnd之间开路桥接） |
| 效率 | 典型值 95.7 % (400 V AC) 典型值 95.7 % (480 V AC) |
| 衰减 | > 60 °C ... 70 °C (2.5 %/K) |
| 最大额定负载功率损耗 | < 45 W (400 V AC) < 45 W (480 V AC) |
| 串连 | 是 |
| 连接方式 | 螺钉连接 |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 6 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 4 mm² |
| 最小导线横截面AWG | 24 |
| 最大导线横截面AWG | 10 |
| 剥线长度 | 8 mm |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 单导线/柔性接线点，带塑料套管的冷压头，最小 | 0.25 mm² |
| 单导线/柔性接线点，带塑料套管的冷压头，最大 | 4 mm² |
| 单导线/柔性接线点，不带塑料套管的冷压头，最小 | 0.25 mm² |
| 连接方式 | 螺钉连接 |
| 刚性导线最小横截面 | 0.5 mm² |
| 刚性导线最大横截面 | 16 mm² |
| 柔性导线最小横截面 | 0.5 mm² |
| 柔性导线最大横截面 | 16 mm² |
| 最小导线横截面AWG | 20 |
| 最大导线横截面AWG | 6 |
| 剥线长度 | 10 mm |
| 最小紧固扭矩 | 1.2 Nm |
| 最大紧固扭矩 | 1.5 Nm |
| 单导线/柔性接线点，带塑料套管的冷压头，最小 | 0.5 mm² |
| 单导线/柔性接线点，带塑料套管的冷压头，最大 | 16 mm² |
| 单导线/柔性接线点，不带塑料套管的冷压头，最小 | 0.5 mm² |
| 相数 | 3.00 |

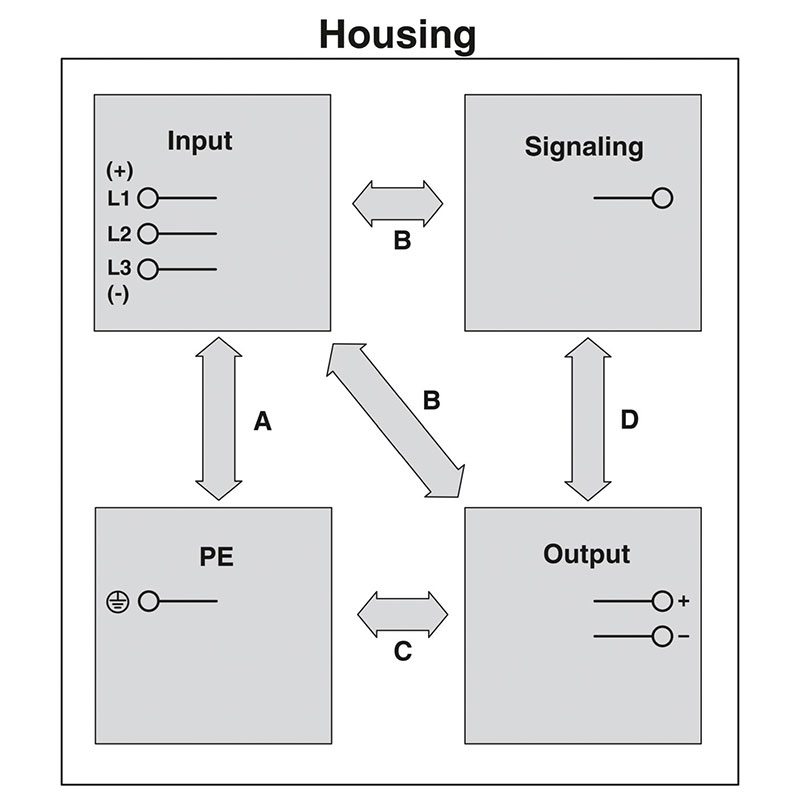

| 绝缘电压输入／输出 | 4 kV AC (类型测试) 2.4 kV AC (常规测试) |
| 产品类型 | 电源 |
| 产品系列 | QUINT POWER |
| MTBF (IEC 61709, SN 29500) | > 849000 h (25 °C) > 236000 h (60 °C) > 517000 h (40 °C) |
| 产品审核修订 | 03 |
| 保护等级 | I |
| 污染等级 | 2 |
| 宽度 | 120 mm |
| 高度 | 130 mm |
| 深度 | 125 mm |
| 左侧/右侧安装距离 | 5 mm / 5 mm |
| 顶部/底部安装距离 | 50 mm / 50 mm |
| 安装类型 | DIN导轨安装 |
| 安装位置 | 水平DIN导轨NS35，EN60715 |
| 带保护涂层 | 否 |
| 阻燃等级符合UL 94标准（壳体/接线端子） | V0 |
| 外壳材料 | 金属 |
| 侧边组件类型 | 铝 |
| 盖罩型号 | 不锈钢X6Cr17 |
| 保护等级 | IP20 |
| 环境温度（运行） | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 气候等级 | 3K3（ 符合EN 60721标准） |
| 允许的最大相对湿度（操作） | ≤ 95 % (25 °C 时，无冷凝) |
| 电击 | 11 ms，15 g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） | 5 Hz ... 100 Hz共振搜索0.7g，90分钟，共振频率0.7g，90分钟 （符合DNV GL A级） 5 Hz ... 100 Hz共振搜索2.3g，90分钟，共振2.3g，90分钟（符合 DNV GL C级），与UWA 130一起安装 - 2901664 |
| 最大高度 | ≤ 5000 m (> 2000 m，注意降低值) |
| 环境温度（调试类型测试） | -40 °C |
| 轨道应用 | EN 50121-3-2 IEC 62236-5 IEC 62236-3-2 EN 50121-5 |
| CSA | CAN/CSA-C22.2 No. 60950-1-07 CSA-C22.2 No. 107.1-01 |
| 低压指令 | 符合低电压指令2014/35/EC |
| 噪音排放的电磁兼容要求 | EN 61000-6-3 EN 61000-6-4 |
| 抗噪的电磁兼容要求 | EN 61000-6-1 EN 61000-6-2 |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 标准/规程 | EN 61000-4-2 |
| 触点放电 | 8 kV (强度测试4) |
| 空气放电 | 15 kV (强度测试4) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-3 |
| 频率范围 | 80 MHz ... 1 GHz |
| 测试场强 | 20 V/m (强度测试 3) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-4 |
| 输入 | 4 kV (强度测试4 - 非对称) |
| 输出 | 4 kV (强度测试4 - 非对称) |
| 备注 | 标准 A |
| 信号 | 4 kV (强度测试4 - 非对称) |
| 标准/规程 | EN 61000-4-5 |
| 输入 | 2 kV (强度测试3 - 对称) 6 kV (强度测试4 - 非对称) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-6 |
| I/O/S | 非对称 |
| 频率范围 | 0.15 MHz ... 80 MHz |
| 备注 | 标准 A |
| 电压 | 10 V (强度测试 3) |
| 标准/规程 | EN 61000-4-11 |
| 电压 | 400 V AC |
| 频率 | 50 Hz |
| 压降 | 70 % |
| 时间段数量 | 0.5 / 1 / 25 周期 |
| 备注 | 标准A：0.5 / 1周期 标准B：25周期 |
| 附加信息 | 强度测试2 |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
| 标准C | 对操作行为的暂时不利影响，设备可自动校正或通过触发操作元 件恢复。 |
| 频率 | 50 Hz 60 Hz |
| EN 62477-1 | III (≤ 2000 m) |
| EN 61010-1 | II (≤ 5000 m) |
| EN 61558-2-16 | II (≤ 4000 m) |
| 冲击电流 | 典型值 1.5 A (25 °C时) |
| 切换频率 | 32.00 kHz ... 100.00 kHz (辅助转换器级) 25.00 kHz ... 500.00 kHz (PFC级) 55.00 kHz ... 300.00 kHz (主转换器级) |
| POut | > 100 % (LED亮起黄色，输出功率 > 960 W) > 50 % (LED亮起绿色，输出功率 > 480 W) > 75 % (LED亮起绿色，输出功率 > 720 W) |
| 额定功耗 | 1217 VA |

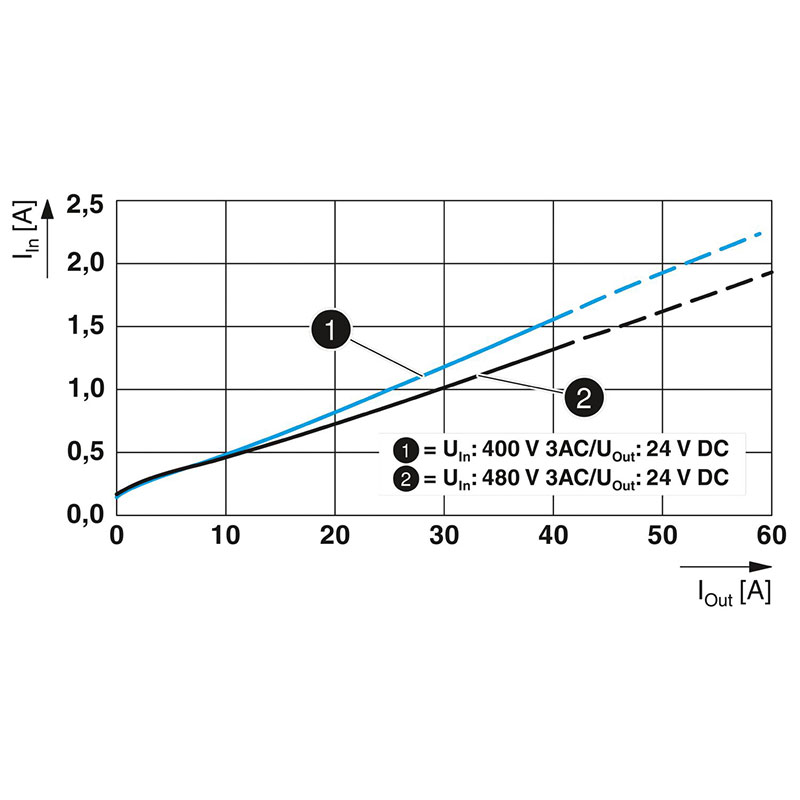

| 电耗量 | 3x 1.8 A (400 V AC) 2x 2.4 A (500 V AC) 3x 1.5 A (500 V AC) 2x 2.5 A (480 V AC) 2x 3 A (400 V AC) 3x 1.5 A (480 V AC) |
| 典型响应时间 | 300 ms (来自SLEEP MODE) |
| 输入电压范围 | 3x 400 V AC ... 500 V AC -20 % ... +10 % 2x 400 V AC ... 500 V AC -10 % ... +10 % |
| 电源电压的电压类型 | AC/DC |
| 冲击电流积分 (I2t) | < 0.06 A2s |
| 频率范围 (fN) | 50 Hz ... 60 Hz -10 % ... +10 % |
| 电网缓冲时间 | 典型值 28 ms (3x 400 V AC) 典型值 28 ms (3x 480 V AC) |
| 吸合时间 | < 1 s |
| 推荐使用的输入保护断路器 | 3x 4 A ... 20 A (特性B、C、D、K或类似) |
| PE放电电流 | < 3.5 mA 1 mA (550 V AC, 60 Hz) |
| 额定输出电压 | 24 V DC |
| 防短路保护 | 是 |
| 防空转 | 是 |
| 振幅因数 | 典型值 1.6 (400 V AC) 典型值 1.9 (480 V AC) |
| 并连 | 是，用于冗余和增加容量 |
| 反馈电压电阻 | ≤ 35 V DC |
| 输出端处的过电压保护 (OVP) | ≤ 32 V DC |
| 残波 | < 50 mVSS (额定值) |
| 上升时间 | < 1 s (UOut = 10 % ... 90 %) |
| 最大空载功耗 | < 5 W (400 V AC) < 5 W (480 V AC) |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 1 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 1.5 mm² |
| 最小导线横截面AWG | 24 |
| 最大导线横截面AWG | 16 |
| 连接方式 | 直插式连接 |
| 剥线长度 | 8 mm |
| 信号接地SGnd | Out1、Out2和Rem的参考电位 |
| 单导线/柔性接线点，带塑料套管的冷压头，最小 | 0.2 mm² |
| 单导线/柔性接线点，带塑料套管的冷压头，最大 | 0.75 mm² |
| 单导线/柔性接线点，不带塑料套管的冷压头，最小 | 0.2 mm² |
| 绝缘电压输入／PE | 3.5 kV AC (类型测试) 2.4 kV AC (常规测试) |
| 环保指令 | RoHS指令2011/65/EU Reach WEEE |
| 噪音辐射 | EN 55016 EN 61000-6-3（B类） |
| 标准/规程 | EN 61000-3-2 EN 61000-3-2（A类） |
| 频率范围 | 0 kHz ... 2 kHz |
| 标准/规程 | EN 61000-3-3 EN 61000-3-3 |
| 热磁断路器类型 | A1...A40 / B2...B25 / C1...C13 / Z1...Z16 |
| 数字量 | 24 V DC 20 mA |
| 缺省(值) | 24 V DC 20 mA 24 V DC，针对UOut > 0.9 x USet |
| 数字量 | 24 V DC 20 mA |
| 模拟 | 4 mA ... 20 mA ±5 % (负载 ≤400 Ω) |
| 缺省(值) | 24 V DC 20 mA 24 V DC，针对POut < PN |
| 缺省(值) | 关闭（ Uout > 0.9 USet ） |
| 数字量 | 24 V DC 1 A 30 V AC/DC 0.5 A |
| 电流 | 20 A |
| 温度 | 40 °C |
| 时间 | 394000 h |
| 附加信息 | 400 V AC |
| 电磁兼容要求，发电厂 | IEC 61850-3 EN 61000-6-5 |
| 传导性噪声排放 | EN 55016 EN 61000-6-3（B类） |
| 发射干扰 | 附加基本标准EN 61000-6-5（ 电站中的抗干扰性），IEC/EN 61850-3 (供电) |
| DNV GL传导干扰 | 级 A |
| 附加信息 | 区域 电源分配 |
| DNV GL噪声辐射 | 级 B |
| 标准/规程 | EN 61000-4-8 |
| 频率 | 50 Hz 60 Hz |
| 测试场强 | 100 A/m |
| 标准/规程 | EN 61000-4-9 |
| 测试场强 | 1000 A/m |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-16 |
| 测试等级 1 | 15 Hz 150 Hz (强度测试4) |
| 电压 | 30 V 3 V |
| 测试等级 2 | 150 Hz 1.5 kHz (强度测试4) |
| 测试等级 3 | 1.5 kHz 15 kHz (强度测试4) |
| 测试等级 4 | 15 kHz 150 kHz (强度测试4) |
| 测试等级 5 | 16.7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (强度测试4) |
| 测试等级 6 | 16.7 Hz 50 Hz 60 Hz (强度测试4) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-18 |
| 输入、输出（测试等级1） | 100 kHz 1 MHz (强度测试3 - 对称) |
| 电压 | 1 kV |
| 输入、输出（测试等级2） | 10 MHz |
| 输入、输出（测试等级3） | 100 kHz 1 MHz (强度测试3 - 非对称) |
| 信号（测试等级1） | 100 kHz 1 MHz (强度测试3 - 对称) |
| 信号（测试等级2） | 100 kHz 1 MHz (强度测试3 - 非对称) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-10 |
| 测试场强 | 100 A/m |
| 测试等级 1 | 100 kHz |
| 测试等级 2 | 1 MHz |
| 备注 | 标准 A |
| 输出功率 | 960 W 1440 W 1080 W |
| 标准——安全绝缘 | IEC 61558-2-16 IEC 61010-2-201 |
| AC频率范围 | 50 Hz ... 60 Hz -10 % ... +10 % |
| 绝缘电压输出／PE | 0.5 kV DC (类型测试) 0.5 kV DC (常规测试) |
| HART FSK Physical Layer Test Specification Compliance | 符合输出电压UOut |
| 标准——主协波电流限值 | EN 61000-3-2 |
| 标准——电气安全 | IEC 61010-2-201 (SELV) |
| 标准——安全超低电压 | IEC 61010-1 (SELV) IEC 61010-2-201 (PELV) |
| 标准 - 测量、控制和实验室使用的设备的安全 | IEC 61010-1 |
| 认证——适用于半导体工业的需求，符合干线压降 | SEMI F47-0706，EN 61000-4-11 |
| 造船工业许可 | DNV GL, BV, LR, ABS |
| 电涌电流限值 | 1.5 A (1 ms后) |

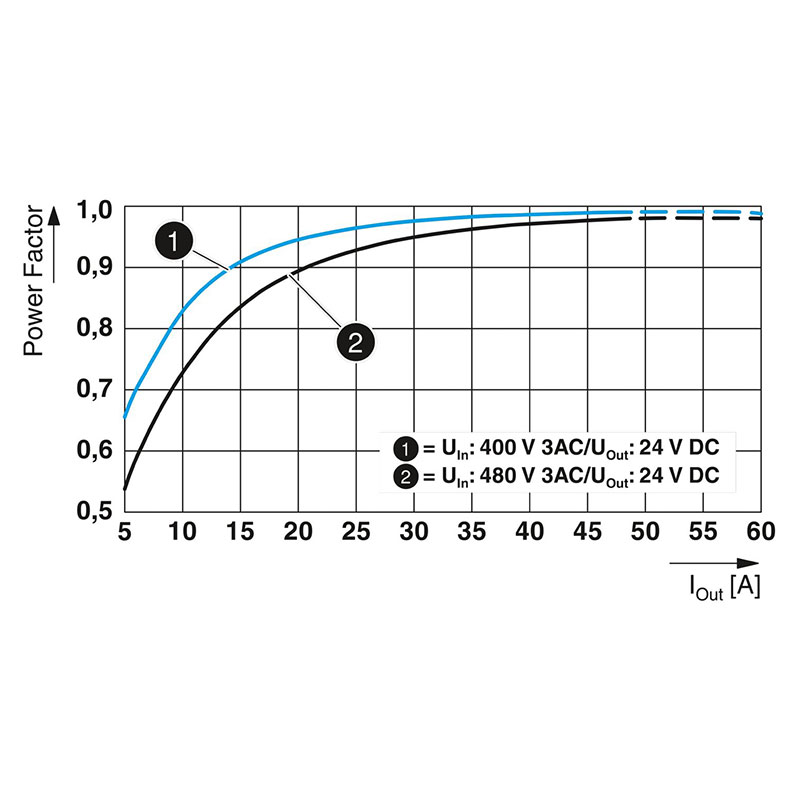

| 功率因数（cos phi） | 0.95 |
| 额定输入电压范围 | ± 260 V DC ... 300 V DC |
| 输入电压范围 | ± 260 V DC ... 300 V DC -13 % ... +30 % |
| 电耗量 | 2.2 A (±260 V DC) 1.9 A (±300 V DC) |
| 标准 —— 变压器安全 | EN 61558-2-16 |
| 标准/规程 | EN 61000-4-12 |
| 输入 | 2 kV (强度测试4 - 对称) 4 kV (强度测试4 - 非对称) |
| 额定输入电压范围 | 3x 400 V AC ... 500 V AC 2x 400 V AC ... 500 V AC |
| 网络类型 | 星形网络 |
| 功耗 SLEEP MODE | < 2 W (400 V AC) < 2 W (480 V AC) |
| UOut | > 0.9 x USet (LED亮起绿色) < 0.9 x USet (LED闪烁绿色) |
| 电池充电 | DIN 41773-1 |
| 国家电网典型电压 | 400 V AC 480 V AC |
| 推荐使用的输入保护保险丝 | ≥ 300 V AC |
| 输出电压（ USet ）的设置范围 | 24 V DC ... 29.5 V DC (恒定容量) |
| 额定输出电流（ IN ） | 40 A |
| Static Boost (IStat.Boost) | 45 A |
| Dynamic Boost (IDyn.Boost) | 60 A (5 s) |
| 选择性熔断 (ISFB) | 215 A (15 ms) |
