技术数据
输入数据
| 控制输入（可组态） Rem |
输出功率ON/OFF (SLEEP MODE) |
| 缺省(值) |
输出功率ON (>40 kΩ/24 V DC/Rem和SGnd之间开路桥接） |
输出数据
| 效率 |
典型值 92.5 % (120 V AC)
典型值 93.4 % (230 V AC) |
| 衰减 |
> 60 °C ... 70 °C (2.5 %/K) |
| 最大额定负载功率损耗 |
< 20 W (120 V AC)
< 17 W (230 V AC) |
连接数据
输入
| 单导线/柔性接线点，带塑料套管的冷压头，最小 |
0.25 mm² |
| 单导线/柔性接线点，带塑料套管的冷压头，最大 |
2.5 mm² |
| 单导线/柔性接线点，不带塑料套管的冷压头，最小 |
0.25 mm² |
输出
| 单导线/柔性接线点，带塑料套管的冷压头，最小 |
0.25 mm² |
| 单导线/柔性接线点，带塑料套管的冷压头，最大 |
2.5 mm² |
| 单导线/柔性接线点，不带塑料套管的冷压头，最小 |
0.25 mm² |
电气特性
| 绝缘电压输入／输出 |
4 kV AC (类型测试)
2 kV AC (常规测试) |
产品属性
| MTBF (IEC 61709, SN 29500) |
> 1251000 h (25 °C)
> 783000 h (40 °C)
> 377000 h (60 °C) |
数据管理状态

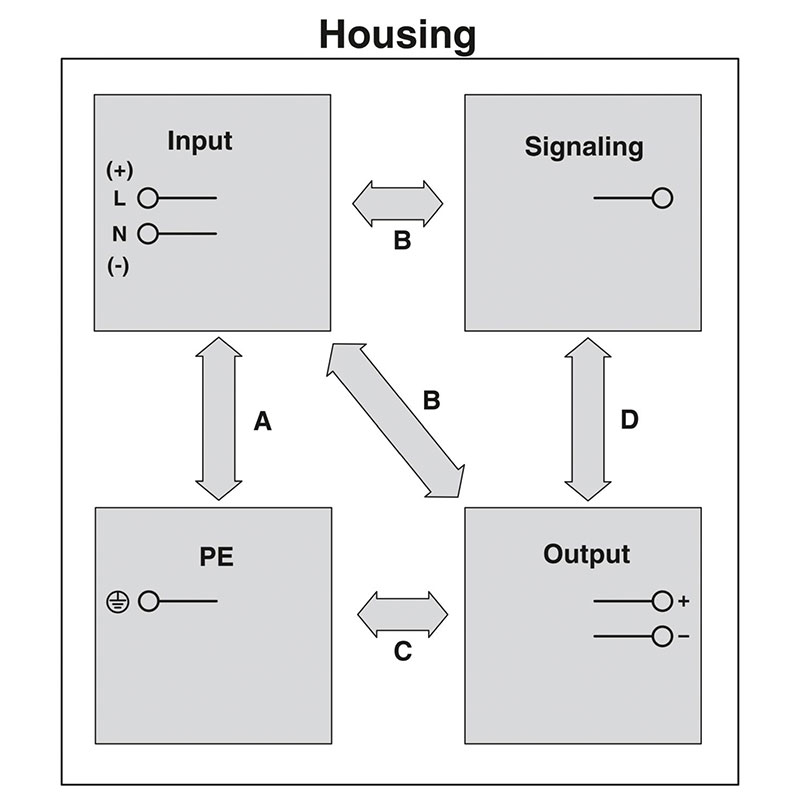

绝缘特性

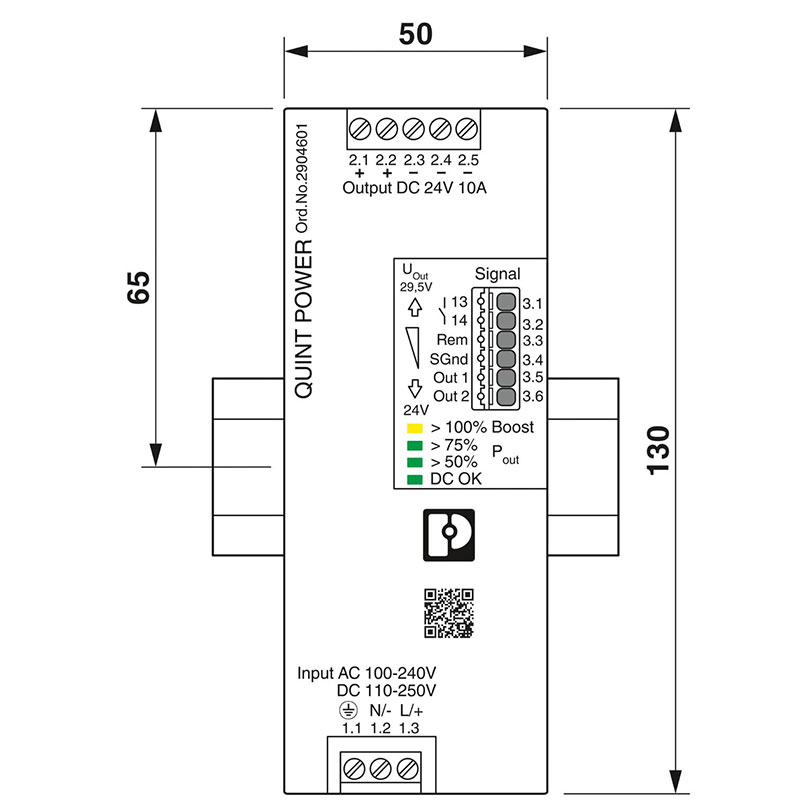

尺寸

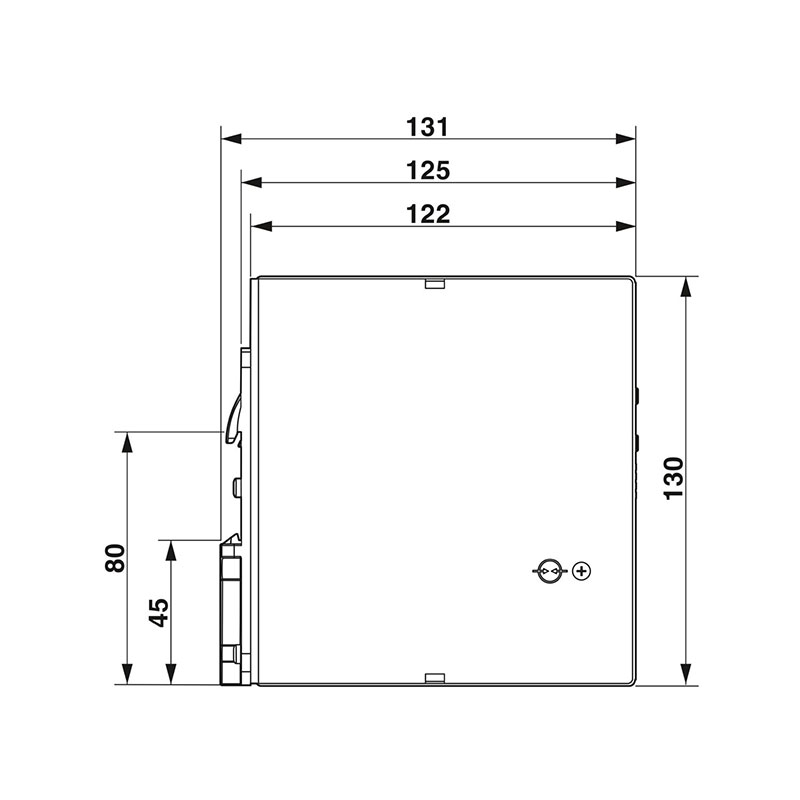

安装尺寸
安装
| 组装说明 |
可并排安装：PN ≥50 %，水平间距5 mm，若有带点部件，则距离
15 mm，垂直间距50 mm
可并排安装： PN <50 %，水平间距0 mm，顶部垂直距离40
mm， 底部垂直距离20 mm |
材料规格
| 阻燃等级符合UL 94标准（壳体/接线端子） |
V0 |
环境和真实条件
环境条件
| 环境温度（运行） |
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| 环境温度（存放/运输） |
-40 °C ... 85 °C |
| 允许的最大相对湿度（操作） |
≤ 95 % (25 °C 时，无冷凝) |
| 电击 |
18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） |
5 Hz ... 100 Hz共振搜索2.3g，90分钟，共振频率2.3g，90分钟
（符合DNV GL C级） |
| 最大高度 |
≤ 5000 m (> 2000 m，注意降低值) |
标准和规范
| 轨道应用 |
EN 50121-3-2
IEC 62236-5
IEC 62236-4
IEC 62236-3-2
EN 50163
EN 50121-5
EN 50121-4 |
认证
| CSA |
CAN/CSA-C22.2 No. 60950-1-07
CSA-C22.2 No. 107.1-01 |
电磁兼容数据
| 噪音排放的电磁兼容要求 |
EN 61000-6-3
EN 61000-6-4 |
| 抗噪的电磁兼容要求 |
EN 61000-6-1
EN 61000-6-2 |
静电放电
高频电磁场
快速瞬态（脉冲）
电涌电压负载（电涌）
| 输入 |
典型值 3 kV (强度测试4 - 对称)
典型值 6 kV (强度测试4 - 非对称) |
传导干扰
压降
| 时间段数量 |
0.5 / 1 / 25 / 30 周期 |
| 备注 |
标准A：0.5 / 1 / 25 / 30周期 |
标准
| 标准C |
对操作行为的暂时不利影响，设备可自动校正或通过触发操作元
件恢复。 |
过电压类别
| EN 62477-1 |
III (≤ 2000 m) |
保护电路
| 切换频率 |
90.00 kHz ... 110.00 kHz (辅助转换器级)
35.00 kHz ... 700.00 kHz (PFC级)
50.00 kHz ... 245.00 kHz (主转换器级) |
信号处理
| 信号类型 |
LED
信号接地SGnd
遥信触点
有源信号输出Out2（ 模拟，可配置）
有源信号输出Out1（ 数字，可配置）
遥信报警触点 |
| 电耗量 |
3.4 A (100 V AC)
1.5 A (240 V AC)
1.5 A (230 V AC)
2.8 A (120 V AC) |
| 典型响应时间 |
300 ms (来自SLEEP MODE) |
UL认证
| 频率范围 (fN) |
50 Hz ... 60 Hz -10 % ... +10 %
16.7 Hz (符合EN 50163标准) |
| 电网缓冲时间 |
典型值 42 ms (120 V AC)
典型值 44 ms (230 V AC) |
| 推荐使用的输入保护断路器 |
10 A ... 16 A (特性B、C、D、K或类似) |
| PE放电电流 |
< 3.5 mA
0.7 mA (264 V AC，60 Hz) |
| 振幅因数 |
典型值 1.50 (120 V AC)
典型值 1.67 (230 V AC) |
| 输出端处的过电压保护 (OVP) |
≤ 32 V DC |
控制偏差
| 上升时间 |
< 1 s (UOut = 10 % ... 90 %) |
信号
| 信号接地SGnd |
Out1、Out2和Rem的参考电位 |
| 单导线/柔性接线点，带塑料套管的冷压头，最小 |
0.2 mm² |
| 单导线/柔性接线点，带塑料套管的冷压头，最大 |
0.75 mm² |
| 单导线/柔性接线点，不带塑料套管的冷压头，最小 |
0.2 mm² |
| 绝缘电压输入／PE |
3.5 kV AC (类型测试)
2.4 kV AC (常规测试) |
| 环保指令 |
RoHS指令2011/65/EU
Reach
WEEE |
SIQ
| 噪音辐射 |
EN 55016
EN 61000-6-3（B类） |
谐波电流
| 标准/规程 |
EN 61000-3-2
EN 61000-3-2（A类） |
闪光器
| 标准/规程 |
EN 61000-3-3
EN 61000-3-3 |
| 热磁断路器类型 |
A1...A6 / B2...B6 / C1...C3 / Z1...Z6 |
信号 Out 1 (可组态)
| 缺省(值) |
24 V DC 20 mA 24 V DC，针对UOut > 0.9 x USet |
信号 Out 2 (可组态)
| 模拟 |
4 mA ... 20 mA ±5 % (负载 ≤400 Ω) |
| 缺省(值) |
24 V DC 20 mA 24 V DC，针对POut < PN |
信号 继电器13/14 (可组态)
| 缺省(值) |
关闭（ Uout > 0.9 USet ） |
| 数字量 |
24 V DC 1 A
30 V AC/DC 0.5 A |
预期寿命（电解电容器）
| 电磁兼容要求，发电厂 |
IEC 61850-3
EN 61000-6-5 |
| 传导性噪声排放 |
EN 55016
EN 61000-6-3（B类） |
| 发射干扰 |
附加基本标准EN 61000-6-5（ 电站中的抗干扰性）， IEC/EN
61850-3 (供电) |
工频磁场
脉冲磁场
不对称传导的扰动变量
| 测试等级 1 |
15 Hz 150 Hz (强度测试4) |
| 测试等级 2 |
150 Hz 1.5 kHz (强度测试4) |
| 测试等级 3 |
1.5 kHz 15 kHz (强度测试4) |
| 测试等级 4 |
15 kHz 150 kHz (强度测试4) |
| 测试等级 5 |
16.7 Hz 50 Hz 60 Hz (强度测试4) |
| 测试等级 6 |
150 Hz 180 Hz (强度测试4) |
| 测试等级 7 |
16.7 Hz 50 Hz 60 Hz (强度测试4) |
衰减振荡波
| 输入、输出（测试等级1） |
100 kHz 1 MHz (强度测试3 - 对称) |
| 输入、输出（测试等级3） |
100 kHz 1 MHz (强度测试3 - 非对称) |
| 信号（测试等级1） |
100 kHz 1 MHz (强度测试3 - 对称) |
| 信号（测试等级2） |
100 kHz 1 MHz (强度测试3 - 非对称) |
衰减振荡磁场
备用装配
| 标准——安全绝缘 |
IEC 61558-2-16
IEC 61010-2-201 |
| AC频率范围 |
50 Hz ... 60 Hz -10 % ... +10 % |
| 绝缘电压输出／PE |
0.5 kV DC (类型测试)
0.5 kV DC (常规测试) |
| HART FSK Physical Layer Test Specification Compliance |
符合输出电压UOut |
| 标准——电气安全 |
IEC 61010-2-201 (SELV) |
| 标准——安全超低电压 |
IEC 61010-1 (SELV)
IEC 61010-2-201 (PELV) |
| 标准 - 测量、控制和实验室使用的设备的安全 |
IEC 61010-1 |
| 认证——适用于半导体工业的需求，符合干线压降 |
SEMI F47-0706，EN 61000-4-11 |
| 造船工业许可 |
DNV GL, PRS, BV, LR, ABS |
直流电运行
| 额定输入电压范围 |
110 V DC ... 250 V DC |
| 输入电压范围 |
110 V DC ... 250 V DC -18 % ... +40 % |
| 电耗量 |
3 A (110 V DC)
1.3 A (250 V DC) |
| 输出特性 |
U/I Advanced
FUSE MODE
Smart HICCUP |
信号输出
| POut |
> 100 % (LED亮起黄色，输出功率 > 240 W)
> 50 % (LED亮起绿色，输出功率 > 120 W)
> 75 % (LED亮起绿色，输出功率 > 180 W) |
| 标准 —— 变压器安全 |
EN 61558-2-16 |
| 标准——带DC输出的低电压电源装置 |
EN 61204-3 |
衰减正弦振荡（环形波）
| 输入 |
2 kV (强度测试4 - 对称)
4 kV (强度测试4 - 非对称) |
交流电运行
| 额定输入电压范围 |
100 V AC ... 240 V AC |
| 输入电压范围 |
100 V AC ... 240 V AC -15 % ... +10 % |
| 国家电网典型电压 |
120 V AC
230 V AC |
| 视在功率 |
336 VA (120 V，U OUT = 24 V，IOUT = 静态 裕度) |
| 功耗 SLEEP MODE |
< 3 W (120 V AC)
< 3 W (230 V AC) |
| UOut |
> 0.9 x USet (LED亮起绿色)
< 0.9 x USet (LED闪烁绿色) |
| 输出电压（ USet ）的设置范围 |
24 V DC ... 29.5 V DC (恒定容量) |
| Static Boost (IStat.Boost) |
12.5 A |
| Dynamic Boost (IDyn.Boost) |
20 A (5 s) |
| 选择性熔断 (ISFB) |
60 A (15 ms) |
345 VA (230 V，U OUT = 24 V，IOUT = 静态 裕度)
| 最大空载功耗 |
< 3 W (120 V AC)
< 3 W (230 V AC) |
