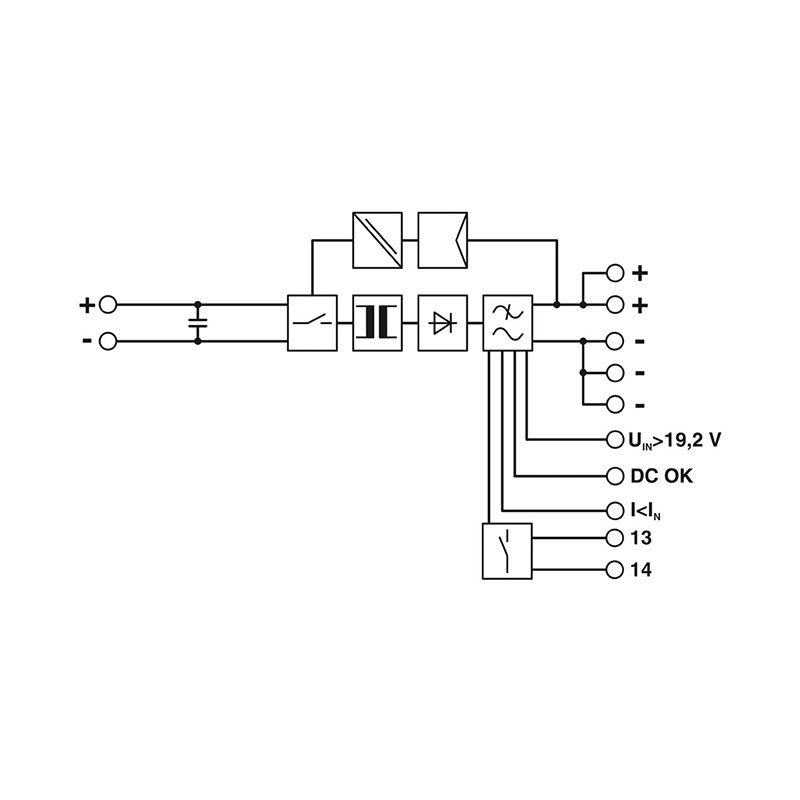

技术数据
输入数据
直流电运行
| 输入电压范围 |
18 V DC ... 32 V DC |
| 运行中扩展输入电压范围 |
14 V DC ... 18 V DC (衰减) |
| DC输入电压范围 |
18 V DC ... 32 V DC
14 V DC ... 18 V DC (在运行过程中考虑衰减) |
输出数据
| 热磁断路器类型 |
B2 / B4 / B6 / B10 / B16 / C2 / C4 / C6 |
| 衰减 |
60 °C ... 70 °C (2.5 %/K) |
| 输出端处的过电压保护 (OVP) |
< 35 V DC |
| 控制偏差 |
< 1 % (负载的变化，静态10 % ... 90 %)
< 0.1 % (输入电压的变化范围为±10 %)
< 2 % (负载的变化，动态10 % ... 90 %) |
| 输出电压（ USet ）的设置范围 |
18 V DC ... 29.5 V DC (> 24 V DC，稳定容量限制) |
| 额定输出电流（ IN ） |
20 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) |
25 A (-25 °C ... 40 °C恒定，UOUT = 24 V DC) |
| 选择性熔断 (ISFB) |
120 A (12 毫秒) |
连接数据
输入
输出
电气特性
| 绝缘电压输入／输出 |
1.5 kV (类型测试)
1 kV (类型测试)
1 kV (常规测试) |
产品属性
| MTBF (IEC 61709, SN 29500) |
> 554000 h (40 °C) |
数据管理状态
绝缘特性
尺寸
安装尺寸
| 左侧/右侧安装距离 |
0 mm / 0 mm (≤ 70 °C) |
| 顶部/底部安装距离 |
50 mm / 50 mm (≤ 70 °C) |
| 左侧/右侧安装距离（有效） |
15 mm / 15 mm (≤ 70 °C) |
| 顶部/底部安装距离（有效） |
50 mm / 50 mm (≤ 70 °C) |
安装
| 组装说明 |
可并排安装： PN ≥50 %，水平间距5 mm，若有带点部件，则距离
15 mm，垂直间距50 mm
可并排安装： PN <50 %，水平间距0 mm，顶部垂直距离40
mm， 底部垂直距离20 mm |
材料规格
环境和真实条件
环境条件
| 环境温度（运行） |
-25 °C ... 70 °C (> 60 °C衰减，2.5 %/K, 在-40°C下进行调试类型
测试) |
| 环境温度（存放/运输） |
-40 °C ... 85 °C |
| 允许的最大相对湿度（操作） |
≤ 95 % (25 °C 时，无冷凝) |
| 电击 |
18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） |
< 15 Hz， 振幅±2.5 mm（ 符合IEC 60068-2-6） |
认证
UL认证
电磁兼容数据
| 噪音排放的电磁兼容要求 |
EN 61000-6-3
EN 61000-6-4 |
| 抗噪的电磁兼容要求 |
EN 61000-6-1
EN 61000-6-2 |
静电放电
高频电磁场
快速瞬态（脉冲）
电涌电压负载（电涌）
| 输入 |
0.5 kV (强度测试1 - 对称)
0.5 kV (强度测试1 - 非对称) |
传导干扰
辐射干扰
| 无线电干扰电压符合EN 55011标准 |
EN 55011（EN 55022）B 类，应用领域：工业和民用 |
| 无线电干扰符合EN 55011标准 |
EN 55011（EN 55022） B类，应用领域：工业和民用 |
标准
保护电路
信号处理
| 电网缓冲时间 |
典型值 10 ms (24 V DC) |
| 推荐使用的输入保护断路器 |
40 A ... 50 A (特性B、C、D、K) |
| 上升时间 |
< 2 ms (UOUT (10 % ... 90 %)) |
信号
| 峰值切换电压额定负载 |
< 10 mVSS (20 MHz) |
信号: DC OK有源
| 开关电压范围 |
18 V DC ... 24 V DC |
信号: POWER BOOST，有源
| 开关电压范围 |
18 V DC ... 24 V DC |
信号: UIN OK，激活
| 开关电压范围 |
18 V DC ... 24 V DC |
信号: DC OK浮点
信号输出: DC OK有源
| 关于状态显示的注意事项 |
UOUT< 0.9 x UN ：LED闪烁 |
信号输出: POWER BOOST，有源
| 状态显示 |
"BOOST" LED（ 黄色）/IOUT > IN ：LED亮 |
信号输出: UIN OK，激活
| 状态显示 |
LED“UIN < 19.2 V”黄色/UIN < 19.2 V DC：LED亮 |
信号输出: DC OK浮点
| 关于状态显示的注意事项 |
UOUT > 0.9 x UN ：触点闭合 |
备用装配
| 标准——安全绝缘 |
DIN VDE 0100-410 |
15 Hz ... 150 Hz、2.3g、90 min.
标准和规范
| 标准——电源安装中所用的电子设备以及在电源安装中电子设备
的组装 |
EN 50178/VDE 0160 (PELV) |
| 标准——电气安全 |
EN 60950-1/VDE 0805 (SELV) |
| 标准——安全超低电压 |
EN 60950-1 (SELV)
EN 60204 (PELV) |
