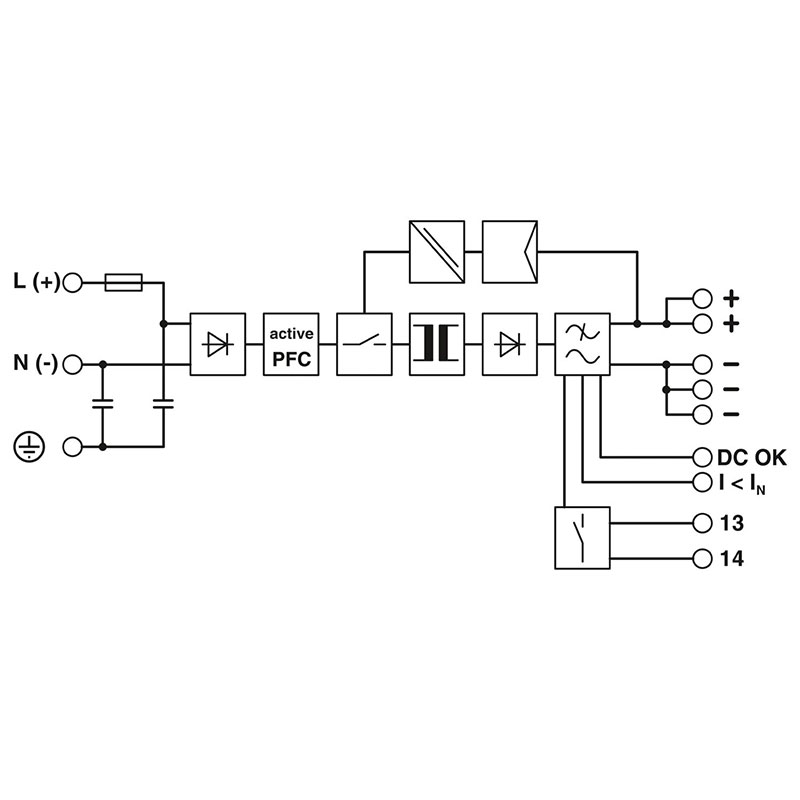

• 用于最大的系统可用性IQ技术可确保最高的系统可靠性。 • 通过静态POWER BOOST功率裕度，可持久提供高达额定电流1.5倍的电流，因此能可靠地启动大型负载 • 带动态功率裕度SFB（选择性熔断）技术的标准断路器快速触发，最多为6次，额定电流为12 ms • 预防性功能监测 • 采用浸涂技术，即使在100 %湿度条件下也能提供最佳的保护
| 额定输入电压范围 | 100 V AC ... 240 V AC 110 V DC ... 250 V DC |
| 效率 | > 93 % (230 V AC) |
| 额定输出电压 | 24 V DC ±1 % |
| 热磁断路器类型 | B2 / B4 / B6 / B10 / B16 / C2 / C4 / C6 |
| 衰减 | 60 °C ... 70 °C (2.5 %/K) |
| 反馈电压电阻 | ≤ 35 V DC |
| 输出端处的过电压保护 (OVP) | < 32 V DC |
| 控制偏差 | < 1 % (负载的变化，静态10 % ... 90 %) < 0.1 % (输入电压的变化范围为±10 %) < 2 % (负载的变化，动态10 % ... 90 %) |
| 输出电压（ USet ）的设置范围 | 18 V DC ... 29.5 V DC (> 24 V DC，稳定容量限制) |
| 额定输出电流（ IN ） | 20 A (-25 °C ... 60 °C，U OUT = 24 V DC) |
| POWER BOOST (IBoost) | 26 A (-25 °C ... 40 °C恒定，UOUT = 24 V DC) |
| 选择性熔断 (ISFB) | 120 A (12 毫秒) |
| 最大额定负载功率损耗 | 40 W |
| 串连 | 是 |
| 连接方式 | 螺钉连接 |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 6 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 4 mm² |
| 最小导线横截面AWG | 18 |
| 最大导线横截面AWG | 10 |
| 剥线长度 | 7 mm |
| 螺纹 | M4 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 连接方式 | 螺钉连接 |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 6 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 4 mm² |
| 最小导线横截面AWG | 12 |
| 最大导线横截面AWG | 10 |
| 剥线长度 | 7 mm |
| 螺纹 | M4 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 相数 | 1.00 |
| 绝缘电压输入／输出 | 4 kV AC (类型测试) 2 kV AC (常规测试) |
| 产品类型 | 电源 |
| 产品系列 | QUINT POWER |
| MTBF (IEC 61709, SN 29500) | > 900000 h (25 °C) > 520000 h (40 °C) |
| 保护等级 | I |
| 污染等级 | 2 |
| 宽度 | 90 mm |
| 高度 | 130 mm |
| 深度 | 125 mm |
| 左侧/右侧安装距离 | 5 mm / 5 mm |
| 顶部/底部安装距离 | 50 mm / 50 mm |
| 安装类型 | DIN导轨安装 |
| 组装说明 | 可并排安装： PN ≥50 %，水平间距5 mm，若有带点部件，则距离 15 mm，垂直间距50 mm 可并排安装： PN <50 %，水平间距0 mm，顶部垂直距离40 mm， 底部垂直距离20 mm |
| 安装位置 | 水平DIN导轨NS35，EN60715 |
| 带保护涂层 | 是 |
| 外壳材料 | 金属 |
| 侧边组件类型 | 铝 |
| 盖罩型号 | 镀锌薄钢板，无铬（ VI） |
| 保护等级 | IP20 |
| 环境温度（运行） | -40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 气候等级 | 3K3（ 符合EN 60721标准） |
| 允许的最大相对湿度（操作） | 100 % (25 °C 时，无冷凝) |
| 电击 | 18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） | < 15 Hz， 振幅±2.5 mm（ 符合IEC 60068-2-6） 15 Hz ... 150 Hz、2.3g、90 min. |
| 最大高度 | 6000 m |
| 轨道应用 | EN 50121-4 EN 50121-3-2 |
| CSA | CAN/CSA-C22.2 No. 60950-1-07 CSA-C22.2 No. 107.1-01 |
| 低压指令 | 符合低电压指令2014/35/EC |
| 噪音排放的电磁兼容要求 | EN 61000-6-3 EN 61000-6-4 |
| 抗噪的电磁兼容要求 | EN 61000-6-1 EN 61000-6-2 |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 标准/规程 | EN 61000-4-2 |
| 触点放电 | 8 kV (强度测试4) |
| 空气放电 | 15 kV (强度测试4) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-3 |
| 频率范围 | 80 MHz ... 1 GHz |
| 测试场强 | 20 V/m (强度测试 3) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-4 |
| 输入 | 4 kV (强度测试4 - 非对称) |
| 输出 | 2 kV (强度测试3 - 非对称) |
| 备注 | 标准 A |
| 信号 | 2 kV (强度测试4 - 非对称) |
| 标准/规程 | EN 61000-4-5 |
| 输入 | 1 kV (强度测试2 - 对称) 2 kV (强度测试3 - 非对称) |
| 备注 | 标准 B |
| 标准/规程 | EN 61000-4-6 |
| I/O/S | 非对称 |
| 频率范围 | 0.15 MHz ... 80 MHz |
| 备注 | 标准 A |
| 电压 | 10 V (强度测试 3) |
| 标准/规程 | EN 61000-6-3 |
| 无线电干扰电压符合EN 55011标准 | EN 55011（EN 55022）B 类，应用领域：工业和民用 |
| 无线电干扰符合EN 55011标准 | EN 55011（EN 55022） B类，应用领域：工业和民用 |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
| EN 62477-1 | III |
| 最大启动电流 | 0.5 A 1 A |
| 冲击电流 | < 20 A |
| 信号类型 | LED 继电器触点 有源开关输出 |
| 额定功耗 | 569 VA |
| 电耗量 | 7 A (100 V AC) 2.7 A (250 V DC) 6.3 A (110 V DC) 2.4 A (220 V DC) 4.9 A (110 V DC) 2.3 A (230 V AC) 5.1 A (120 V AC) 3.1 A (240 V AC) |
| 典型响应时间 | < 0.6 s |
| 输入电压范围 | 85 V AC ... 264 V AC 90 V DC ... 410 V DC +5 % (UL 508: ≤ 250 V DC) |
| 电源电压的电压类型 | AC/DC |
| 电网缓冲时间 | 典型值 32 ms (120 V AC) 典型值 32 ms (230 V AC) |
| 推荐使用的输入保护断路器 | 10 A ... 16 A (AC: 特性B、C、D、K) |
| PE放电电流 | < 3.5 mA |
| 并连 | 是，用于冗余和增加容量 |
| 残波 | < 30 mVSS (额定值) |
| 上升时间 | < 0.1 s (UOUT (10 % ... 90 %)) |
| 最大空载功耗 | 8 W |
| 刚性导线最小横截面 | 0.2 mm² |
| 刚性导线最大横截面 | 6 mm² |
| 柔性导线最小横截面 | 0.2 mm² |
| 柔性导线最大横截面 | 4 mm² |
| 最小导线横截面AWG | 18 |
| 最大导线横截面AWG | 10 |
| 螺纹 | M4 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 绝缘电压输入／PE | 3.5 kV AC (类型测试) 2 kV AC (常规测试) |
| 发射干扰 | EN 55011 (EN 55022) |
| 输入熔断器 | 12 A (慢熔断，内部) |
| 输出功率 | 480 W |
| 输出说明 | UOUT>0.9xUN ： 高信号 |
| 开关电压范围 | 18 V DC ... 24 V DC |
| 最大启动电流 | 20 mA (防短路保护) |
| 连续负载电流 | ≤ 20 mA |
| 输出说明 | IOUTN: 高信号 |
| 开关电压范围 | 18 V DC ... 24 V DC |
| 最大启动电流 | 20 mA (防短路保护) |
| 输出电压 | + 24 V DC |
| 连续负载电流 | ≤ 20 mA |
| 输出说明 | 继电器触点，UOUT>0.9xUN ：触点吸合 |
| 最大切换电压 | 30 V AC 24 V DC |
| 状态显示 | UOUT>0.9xUN ：“DC OK”LED 绿色 |
| 关于状态显示的注意事项 | UOUT<0.9xUN ："DC OK" LED闪烁 IOUTN: LED ON |
| 状态显示 | IOUT>IN ：LED“BOOST”黄色 |
| 颜色 | 黄色 |
| 关于状态显示的注意事项 | UOUT<0.9xUN ："DC OK" LED闪烁 |
| 状态显示 | UOUT>0.9xUN ：“DC OK”LED 绿色 |
| 颜色 | 绿色 |
| 宽度 | 122 mm |
| 高度 | 130 mm |
| 深度 | 93 mm |
| 标准——安全绝缘 | IEC 61010-2-201 |
| AC输入电压范围 | 85 V AC ... 264 V AC |
| DC输入电压范围 | 90 V DC ... 410 V DC +5 % (UL 508: ≤ 250 V DC) |
| 最大介电强度 | 300 V AC |
| 冲击电流积分 (I2t) | < 3.2 A2s |
| AC频率范围 | 45 Hz ... 65 Hz |
| DC频率范围 | 0 Hz |
| 允许备用熔断器 | B10 B16 AC： |
| 允许用的DC备用熔断器 | DC: 连接一个合适的熔断器 |
| 连续负载电流 | ≤ 1 A |
| 颜色 | 绿色 |
| 关于状态显示的注意事项 | 发光二极管闪烁 |
| 绝缘电压输出／PE | 500 V DC (常规测试) |
| HART FSK Physical Layer Test Specification Compliance | 符合输出电压UOut |
| 标准——主协波电流限值 | EN 61000-3-2 |
| 标准——电气安全 | IEC 61010-2-201 (SELV) |
| 爆炸性气体环境 | EN 60079-15 （2 区） |
| 标准 - 设备安全 | BG（ 设计测试） |
| 标准——安全超低电压 | IEC 61010-1 (SELV) IEC 61010-2-201 (PELV) |
| 标准 - 测量、控制和实验室使用的设备的安全 | IEC 61010-1 |
| 有毒气体检测 | ISA-S71.04-1985 G3 Harsh Group A |
| 认证——适用于半导体工业的需求，符合干线压降 | SEMI F47-0706 一致性证书 |
| DeviceNet认证 | DeviceNet™ 电源一致性测试 |
| 造船工业许可 | DNV GL （EMC B，仅在使用逆流滤波器时） |
| ATEX | 。 II 3 G Ex ec ic nC IIC T4 Gc SIQ 14 ATEX 137 X |
