技术数据
输入数据
| 输入电压范围 |
85 V AC ... 264 V AC
90 V DC ... 350 V DC (UL 508: ≤ 250 V DC) |
| 额定输入电压范围 |
100 V AC ... 240 V AC |
输出数据
| 热磁断路器类型 |
B2 / B4 / B6 / C2 / C4 |
| 衰减 |
60 °C ... 70 °C (2.5 %/K) |
| 输出端处的过电压保护 (OVP) |
< 25 V DC |
| 控制偏差 |
< 1 % (负载的变化，静态10 % ... 90 %)
< 2 % (负载的变化，动态10 % ... 90 %) |
| 输出电压（ USet ）的设置范围 |
5 V DC ... 18 V DC (> 12 V DC，限制稳定容量) |
| 额定输出电流（ IN ） |
15 A (-25 °C ... 60 °C) |
| POWER BOOST (IBoost) |
16 A (-25 °C ... 40 °C 恒定) |
| 选择性熔断 (ISFB) |
60 A (12 毫秒) |
连接数据
输入
输出

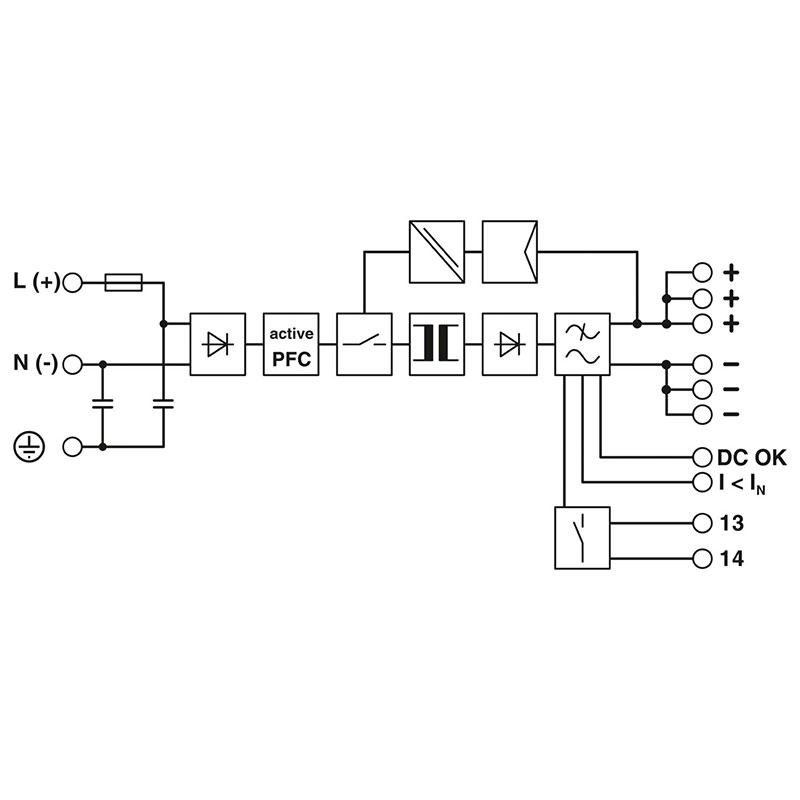

电气特性
产品属性
| MTBF (IEC 61709, SN 29500) |
> 1000000 h (25 °C)
> 250000 h (60 °C)
> 570000 h (40 °C) |
绝缘特性
尺寸
安装尺寸
安装
| 组装说明 |
可并排安装：PN ≥50 %，水平间距5 mm，若有带点部件，则距离
15 mm，垂直间距50 mm
可并排安装：PN <50 %，水平间距0 mm，顶部垂直距离40
mm，底部垂直距离20 mm |
材料规格
环境和真实条件
环境条件
| 环境温度（运行） |
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| 环境温度（存放/运输） |
-40 °C ... 85 °C |
| 允许的最大相对湿度（操作） |
≤ 95 % (25 °C 时，无冷凝) |
| 电击 |
18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） |
< 15 Hz， 振幅±2.5 mm（ 符合IEC 60068-2-6）
15 Hz ... 150 Hz、2.3g、90 min. |
标准和规范
| 轨道应用 |
EN 50121-4
EN 50121-3-2 |
认证
| CSA |
CAN/CSA-C22.2 No. 60950-1-07
CSA-C22.2 No. 107.1-01 |
电磁兼容数据
| 噪音排放的电磁兼容要求 |
EN 61000-6-3
EN 61000-6-4 |
| 抗噪的电磁兼容要求 |
EN 61000-6-1
EN 61000-6-2 |
静电放电
高频电磁场
快速瞬态（脉冲）
电涌电压负载（电涌）
| 输入 |
1 kV (强度测试2 - 对称)
2 kV (强度测试3 - 非对称) |
传导干扰
辐射干扰
| 无线电干扰电压符合EN 55011标准 |
EN 55011（EN 55022）B 类，应用领域：工业和民用 |
| 无线电干扰符合EN 55011标准 |
EN 55011（EN 55022） B类，应用领域： 工业和民用 |
标准
过电压类别
保护电路
信号处理
| 电耗量 |
1.9 A (120 V AC)
1.9 A (110 V DC)
0.9 A (220 V DC)
0.9 A (230 V AC) |
UL认证
| 电网缓冲时间 |
> 65 ms (120 V AC)
> 65 ms (230 V AC) |
| 推荐使用的输入保护断路器 |
10 A ... 16 A (AC: 特性B、C、D、K) |
信号
信号: DC OK有源
| 开关电压范围 |
5 V DC ... 12 V DC |
信号: POWER BOOST，有源
| 开关电压范围 |
5 V DC ... 12 V DC |
信号: DC OK浮点
| 输出说明 |
继电器触点，UOUT>0.9xUN ：触点吸合 |
信号输出: DC OK有源
| 状态显示 |
UOUT>0.9xUN ：“DC OK”LED 绿色 |
| 关于状态显示的注意事项 |
UOUT<0.9xUN ："DC OK" LED闪烁
IOUTN: LED ON |
信号输出: POWER BOOST，有源
| 状态显示 |
IOUT>IN ：LED“BOOST”黄色 |
信号输出: DC OK浮点
| 关于状态显示的注意事项 |
UOUT<0.9xUN ："DC OK" LED闪烁 |
| 状态显示 |
UOUT>0.9xUN ：“DC OK”LED 绿色 |
备用装配
| AC输入电压范围 |
85 V AC ... 264 V AC |
| DC输入电压范围 |
90 V DC ... 350 V DC (UL 508: ≤ 250 V DC) |
| 允许用的DC备用熔断器 |
DC: 连接一个合适的熔断器 |
| 标准——电气安全 |
IEC 61010-2-201 (SELV) |
| 标准——安全超低电压 |
IEC 61010-1 (SELV)
IEC 61010-2-201 (PELV) |
| 标准 - 测量、控制和实验室使用的设备的安全 |
IEC 61010-1 |
2 kV AC (常规测试)
| 绝缘电压输出／PE |
500 V DC (常规测试) |
| 绝缘电压输入／PE |
3.5 kV AC (类型测试)
2 kV AC (常规测试) |
| 标准——用于医疗的认证 |
IEC 60601-1，2 x MOOP |
| 标准——防止冲击电流，电气设备中保护性隔离的基本要求 |
EN 50178 |
< 0.1 % (输入电压的变化范围为±10 %)
