产品描述
产品属性
| MTBF (IEC 61709, SN 29500) |
> 1284000 h (25 °C)
> 231000 h (60 °C)
> 644000 h (40 °C) |
电气特性

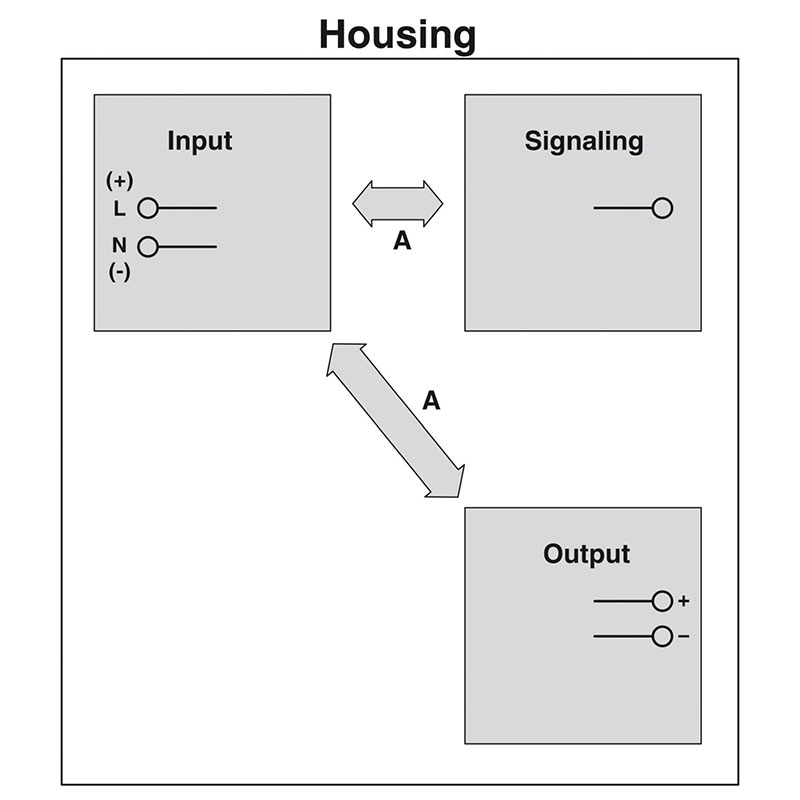

| 绝缘电压输入／输出 |
4 kV AC (类型测试)
3 kV AC (常规测试) |
连接数据
输入
| 单条导线/接线点，柔性，带套管，最小 |
0.25 mm² |
| 单条导线/接线点，柔性，带套管，最大 |
2.5 mm² |
环境和真实条件
环境条件
| 环境温度（运行） |
-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| 环境温度（存放/运输） |
-40 °C ... 85 °C |
| 气候等级 |
3K22（ 符合EN 60721-3-3标准） |
| 允许的最大相对湿度（操作） |
≤ 95 % (25 °C 时，无冷凝) |
| 电击 |
18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） |
< 15 Hz，±2.5 mm振幅；15 Hz ... 100 Hz：2.3 g 90分钟 (IEC
60068-2-6) |
| 最大高度 |
≤ 5000 m (> 2000 m，注意降低值) |
标准和规范
| 轨道应用 |
EN 50121-3-2
IEC 62236-5
IEC 62236-4
IEC 62236-3-2
EN 50121-5
EN 50121-4 |
安装
输出数据

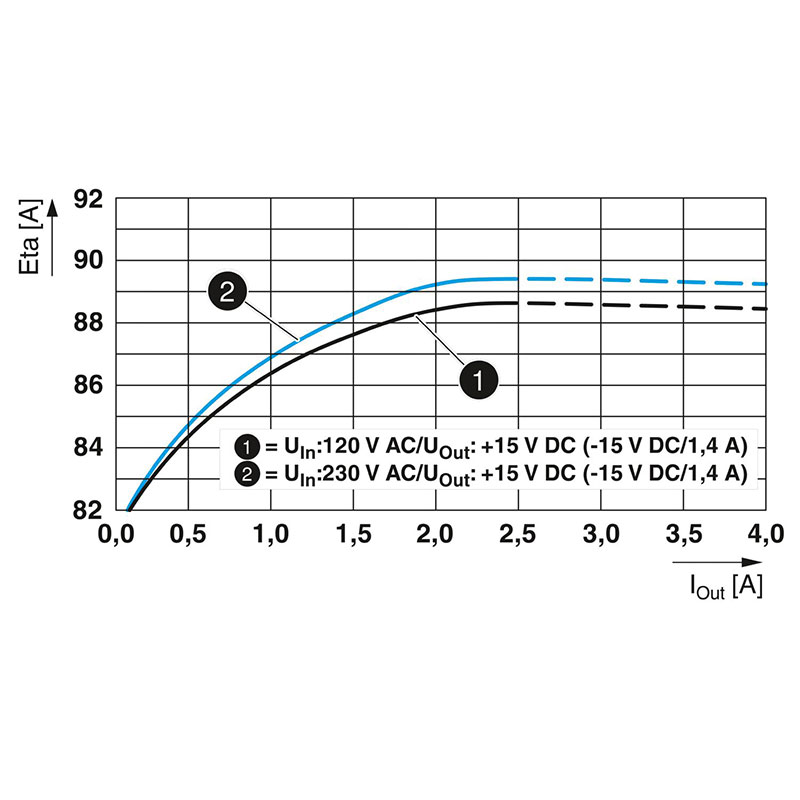

| 效率 |
典型值 88.8 % (120 V AC)
典型值 89.4 % (230 V AC) |
数据管理状态
输出
| 单条导线/接线点，柔性，带套管，最小 |
0.25 mm² |
| 单条导线/接线点，柔性，带套管，最大 |
2.5 mm² |
信号
| 单条导线/接线点，柔性，带套管，最小 |
0.25 mm² |
| 单条导线/接线点，柔性，带套管，最大 |
2.5 mm² |
信号处理
信号输出
| POut |
> PThr (LED呈黄色亮起，输出功率>PThr ，取决于旋转选择器开关
设置) |
| UOut |
> 0.9 x USet (LED亮起绿色)
< 0.9 x USet (LED闪烁绿色) |
绝缘特性
预期寿命（电解电容器）
尺寸
安装尺寸
| 左侧/右侧安装距离（有效） |
15 mm / 15 mm (POut ≥50% ) |
| 右侧/左侧安装距离（无效） |
5 mm / 5 mm (POut ≥50% ) |
| 右侧/左侧安装距离（有效，无效） |
0 mm / 0 mm (POut ≤50% ) |
| 顶部/底部安装距离（有效） |
30 mm / 30 mm (POut ≥50% ) |
| 顶部/底部安装距离（无效） |
30 mm / 30 mm (POut ≥50% ) |
| 顶部/底部安装距离（有效，无效） |
30 mm / 30 mm (POut ≤50% ) |
材料规格
| 阻燃等级符合UL 94标准（壳体/接线端子） |
V0 |
认证
| UL认证 |
UL Listed UL 61010-1
UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups
A, B, C, D T4 (Hazardous Location)
UL 1310 Class 2 Power Units
UL Listed UL 61010-2-201 |
| SIQ |
CB-Scheme (IEC 61010-1, IEC 61010-2-201) |
电磁兼容数据
| 辐射干扰 |
噪音干扰符合EN 61000-6-3（ 住宅和商业）以及EN 61000-6-4(
工业）标准的要求 |
| 抗干扰 |
抗干扰性符合EN 61000-6-1（ 住宅）、EN 61000-6-2（ 工业）和
EN 61000-6-5（ 电站设备区域）IEC/EN 61850-3 (供电) |
| 电磁兼容要求，发电厂 |
IEC 61850-3
EN 61000-6-5 |
静电放电
高频电磁场
快速瞬态（脉冲）
电涌电压负载（电涌）
| 输入 |
1 kV (强度测试3 - 对称)
2 kV (强度测试3 - 非对称) |
传导干扰
标准
| 标准C |
对操作行为的暂时不利影响，设备可自动校正或通过触发操作元
件恢复。 |

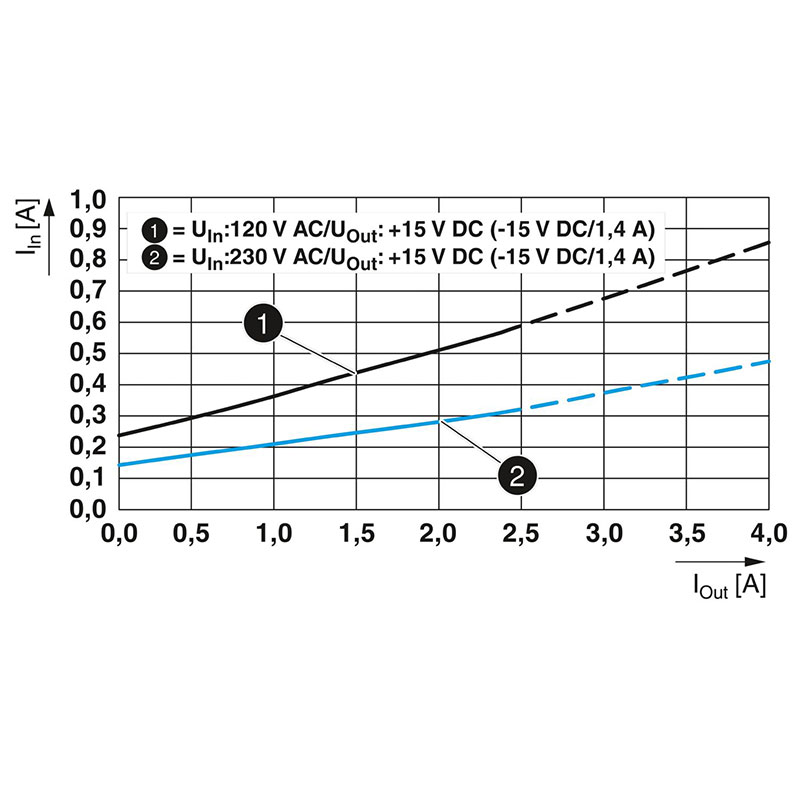

| 电耗量 |
0.69 A (100 V AC)
0.31 A (240 V AC)
0.31 A (230 V AC)
0.59 A (120 V AC) |
| 发射干扰 |
附加基本标准EN 61000-6-5（ 电站中的抗干扰性），IEC/EN
61850-3 (供电) |
压降
| 电网缓冲时间 |
典型值 32 ms (120 V AC)
典型值 32 ms (230 V AC) |
| 推荐使用的输入保护断路器 |
6 A ... 16 A (特性B、C或类似) |
| 输出端处的过电压保护 (OVP) |
≤ 18 V DC |
| 控制偏差 |
< 0.5 % (静态负载变化 10% ... 90%)
< 0.1 % (输入电压的变化范围为±10 %)
< 2 % (动态负载变化10% ... 90%，(10 Hz)) |
| 最大空载功耗 |
< 1.4 W (120 V AC)
< 2 W (230 V AC) |
| 最大额定负载功率损耗 |
< 6.6 W (120 V AC)
< 6.1 W (230 V AC) |
| 上升时间 |
50 ms (UOut = 10 % ... 90 %) |
QUINT POWER尺寸极小，功率范围可达100 W，能够提供卓越的高系统可用性。预防性功能监控和出色的功率储备，适合低功率范围的应用。
技术数据
输入数据
交流电运行
| 输入电压范围 |
100 V AC ... 240 V AC -15 % ... +10 % |
| 国家电网典型电压 |
120 V AC
230 V AC |
| 频率范围 (fN) |
50 Hz ... 60 Hz -10 % ... +10 % |
| PE放电电流 |
< 0.25 mA (264 V AC, 60 Hz)
< 0.17 mA |
直流电运行
| 输入电压范围 |
110 V DC ... 250 V DC -20 % ... +10 % |
| 电耗量 |
0.61 A (110 V DC)
0.27 A (250 V DC) |
| 额定输出电流（ IN ） |
2 A (+)
1.4 A (-) |
| Static Boost (IStat.Boost) |
2.5 A ((+) ≤ 40 °C) |
| Dynamic Boost (IDyn.Boost) |
4 A ((+) ≤ 60 °C，5 s) |

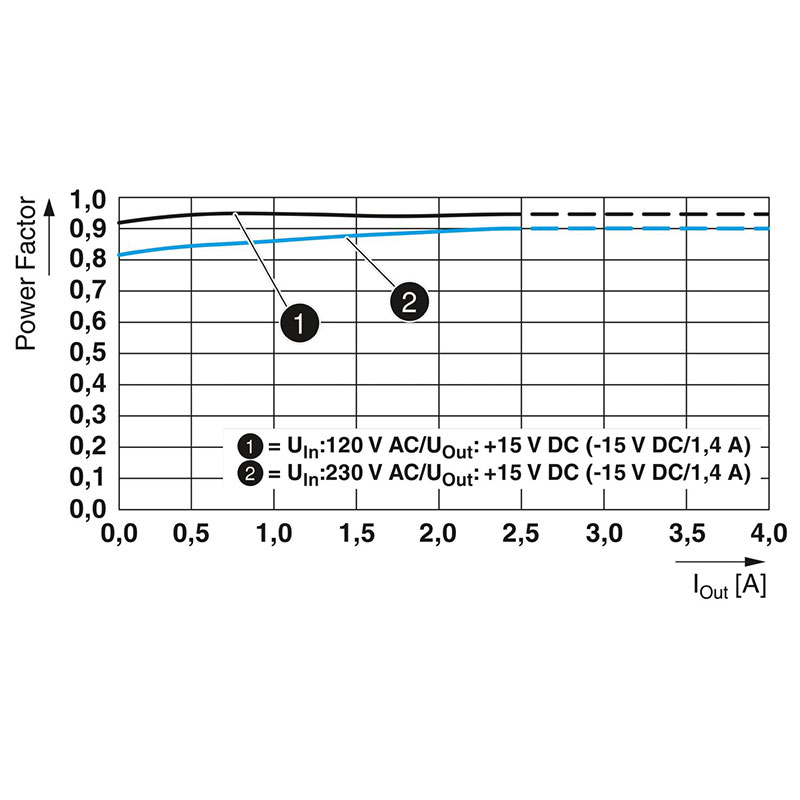

| 振幅因数 |
典型值 1.8 (120 V AC)
典型值 2.2 (230 V AC) |
信号 (可组态)
| 缺省(值) |
15 V DC 24 mA 15 V DC，用于UOut > 0.9 x USet |
| 切换频率 |
4.00 kHz ... 70.00 kHz (辅助转换器级)
30.00 kHz ... 150.00 kHz (PFC级)
80.00 kHz ... 190.00 kHz (主转换器级) |
| 标准——安全超低电压 |
IEC 61010-1 (SELV)
IEC 61010-2-201 (PELV) |
| 标准——安全绝缘 |
IEC 61558-2-16
IEC 61010-2-201 |
| 标准 - 测量、控制和实验室使用的设备的安全 |
IEC 61010-1
IEC 61010-2-201 (SELV) |
| 标准 —— 变压器安全 |
EN 61558-2-16 |
过电压类别
| EN 62477-1 |
III (≤ 2000 m) |
| 传导性噪声排放 |
EN 55016
EN 61000-6-3（B类） |
| 噪音辐射 |
EN 55016
EN 61000-6-3（B类） |
谐波电流
| 标准/规程 |
EN 61000-3-2
EN 61000-3-2（A类） |
闪光器
工频磁场
脉冲磁场
衰减正弦振荡（环形波）
不对称传导的扰动变量
| 测试等级 1 |
16.67 Hz 50 Hz 60 Hz 150 Hz 180 Hz (强度测试 3) |
| 测试等级 2 |
16.67 Hz 50 Hz 60 Hz (强度测试2) |
衰减振荡波
| 电压 |
1 kV (对称)
1 kV (对称)
2.5 kV (非对称) |
