• 动态功率裕度，可靠启动大型负载 • 预防性功能监视机制在故障发生前提示临界工作状态 • 低功耗，低自热，能效高，使用寿命长 • 窄形超薄设计，节省控制柜内空间 • 可选择插拔式和螺钉连接方式
| 输入电压范围 | 100 V AC ... 240 V AC -15 % ... +10 % |
| 国家电网典型电压 | 120 V AC 230 V AC |
| 最大介电强度 | 300 V AC 30 s |
| 效率 | 典型值 91.9 % (120 V AC) 典型值 92.6 % (230 V AC) |
| 衰减 | > 60 °C (2.5 %/K) |
| 最大额定负载功率损耗 | < 5 W (230 V AC) < 5 W (120 V AC) |
| 串连 | 是 |
| 连接方式 | 螺钉连接 |
| 刚性导线最小横截面 | 0.14 mm² |
| 刚性导线最大横截面 | 2.5 mm² |
| 柔性导线最小横截面 | 0.14 mm² |
| 柔性导线最大横截面 | 2.5 mm² |
| 最小导线横截面AWG | 26 |
| 最大导线横截面AWG | 14 |
| 剥线长度 | 8 mm |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 单条导线/接线点，柔性，带套管，最小 | 0.25 mm² |
| 单条导线/接线点，柔性，带套管，最大 | 2.5 mm² |
| 连接方式 | 螺钉连接 |
| 刚性导线最小横截面 | 0.14 mm² |
| 刚性导线最大横截面 | 2.5 mm² |
| 柔性导线最小横截面 | 0.14 mm² |
| 柔性导线最大横截面 | 2.5 mm² |
| 最小导线横截面AWG | 26 |
| 最大导线横截面AWG | 14 |
| 剥线长度 | 8 mm |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 单条导线/接线点，柔性，带套管，最小 | 0.25 mm² |
| 单条导线/接线点，柔性，带套管，最大 | 2.5 mm² |
| 相数 | 1.00 |

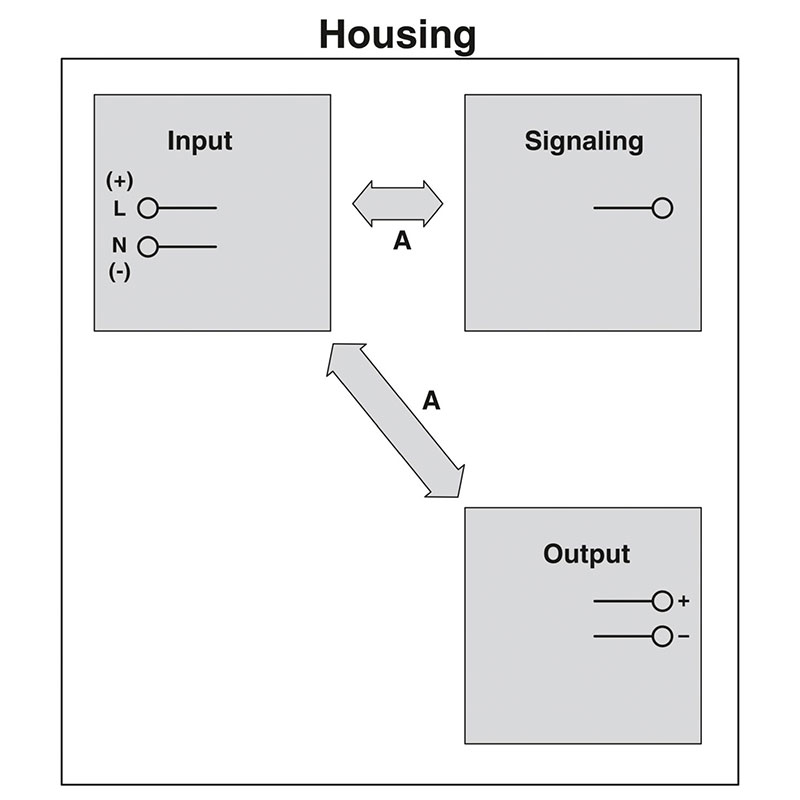

| 绝缘电压输入／输出 | 4 kV AC (类型测试) 3 kV AC (常规测试) |
| 产品类型 | 电源 |
| 产品系列 | QUINT POWER |
| MTBF (IEC 61709, SN 29500) | > 1347000 h (25 °C) > 295000 h (60 °C) > 734000 h (40 °C) |
| 产品审核修订 | 03 |
| 保护等级 | II |
| 污染等级 | 2 |

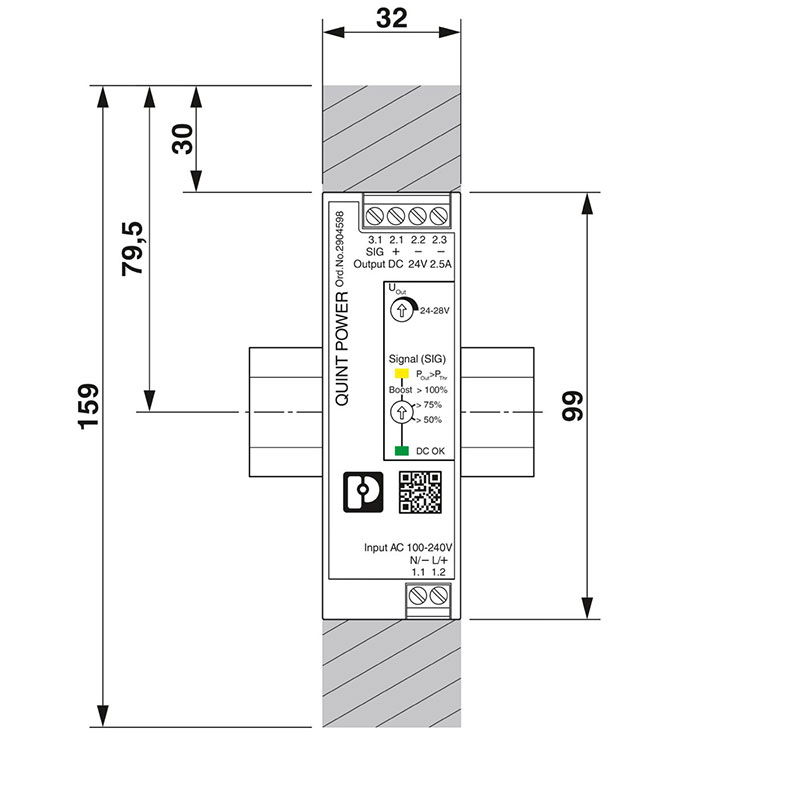

| 宽度 | 32 mm |
| 高度 | 99 mm |
| 深度 | 90 mm |
| 顶部/底部安装距离（有效，无效） | 30 mm / 30 mm (POut ≤50% ) |
| 左侧/右侧安装距离（有效） | 15 mm / 15 mm (POut ≥50% ) |
| 右侧/左侧安装距离（无效） | 5 mm / 5 mm (POut ≥50% ) |
| 顶部/底部安装距离（有效） | 30 mm / 30 mm (POut ≥50% ) |
| 顶部/底部安装距离（无效） | 30 mm / 30 mm (POut ≥50% ) |
| 安装类型 | DIN导轨安装 |
| 组装说明 | DIN导轨安装 |
| 带保护涂层 | 否 |
| 阻燃等级符合UL 94标准（壳体/接线端子） | V0 |
| 外壳材料 | 塑料 |
| 外壳类型 | 聚碳酸酯 |
| 盖罩型号 | 聚碳酸酯 |
| 保护等级 | IP20 |
| 环境温度（运行） | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 气候等级 | 3K3（ 符合EN 60721标准） |
| 允许的最大相对湿度（操作） | ≤ 95 % (25 °C 时，无冷凝) |
| 电击 | 18 ms，30g，在每个空间方向（符合IEC 60068-2-27） |
| 振动（操作） | < 15 Hz，±2.5 mm振幅；15 Hz ... 100 Hz：2.3 g 90分钟 (IEC 60068-2-6) |
| 最大高度 | ≤ 5000 m (> 2000 m，注意降低值) |
| 环境温度（调试类型测试） | -40 °C |
| 标准——电气安全 | IEC 61010-2-201 (SELV) |
| 标准——安全超低电压 | IEC 61010-1 (SELV) IEC 61010-2-201 (PELV) |
| 标准——主协波电流限值 | EN 61000-3-2 |
| SIQ | CB-Scheme (IEC 61010-1, IEC 61010-2-201) |
| 噪音排放的电磁兼容要求 | EN 61000-6-3 EN 61000-6-4 |
| 抗噪的电磁兼容要求 | EN 61000-6-1 EN 61000-6-2 |
| 电磁兼容性 | 符合2014/30/EU电磁兼容指令 |
| 标准/规程 | EN 61000-4-2 |
| 触点放电 | 8 kV (强度测试4) |
| 空气放电 | 8 kV (强度测试 3) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-3 |
| 频率范围 | 80 MHz ... 1 GHz |
| 测试场强 | 20 V/m |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-4 |
| 输入 | 4 kV (强度测试4 - 非对称) |
| 输出 | 4 kV (强度测试4 - 非对称) |
| 备注 | 标准 B |
| 信号 | 4 kV (强度测试4 - 非对称) |
| 标准/规程 | EN 61000-4-5 |
| 输入 | 1 kV (强度测试3 - 对称) 2 kV (强度测试3 - 非对称) |
| 备注 | 标准 B |
| 标准/规程 | EN 61000-4-6 |
| I/O/S | 非对称 |
| 频率范围 | 0.15 MHz ... 80 MHz |
| 备注 | 标准 A |
| 电压 | 10 V (强度测试 3) |
| 标准/规程 | EN 61000-4-11 |
| 电压 | 100 V AC |
| 频率 | 60 Hz |
| 压降 | 70 % |
| 时间段数量 | 0.5 / 1 / 25 周期 |
| 备注 | 标准 B |
| 附加信息 | 强度测试2 |
| 标准A | 规定限度内的正常操作行为。 |
| 标准B | 可通过设备自我恢复的操作性能临时性降级。 |
| 标准C | 对操作行为的暂时不利影响，设备可自动校正或通过触发操作元 件恢复。 |
| 频率 | 50 Hz 60 Hz |
| EN 62477-1 | III (≤ 2000 m) |
| EN 61010-1 | II (≤ 5000 m) |
| 冲击电流 | 典型值 10 A (25 °C时) |
| 切换频率 | 4.00 kHz ... 70.00 kHz (辅助转换器级) 70.00 kHz ... 150.00 kHz (主转换器级) 30.00 kHz ... 150.00 kHz (PFC级) |
| 信号类型 | LED |

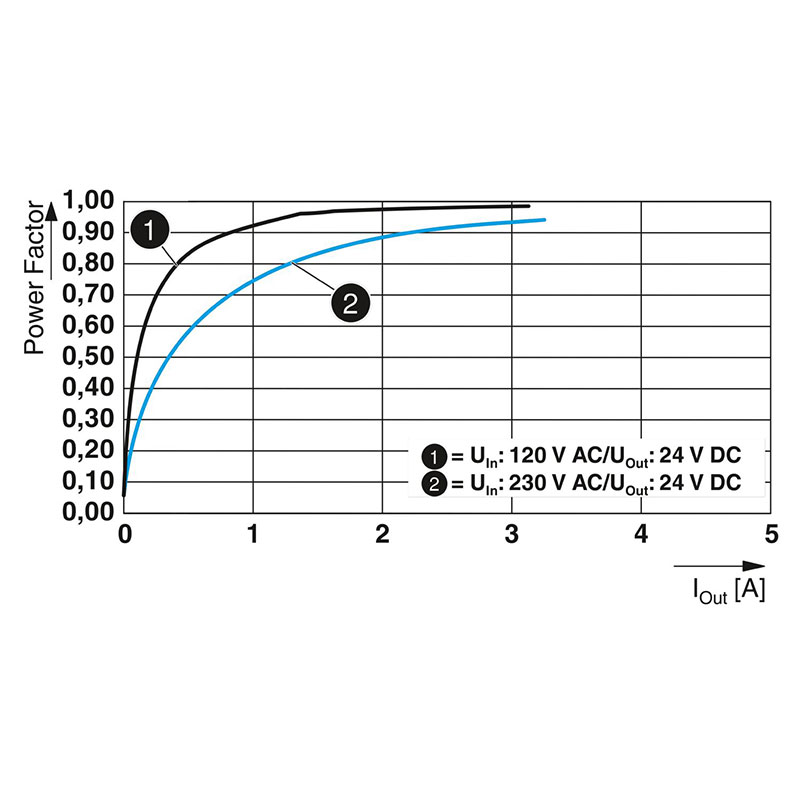

| 额定功耗 | 71 VA |

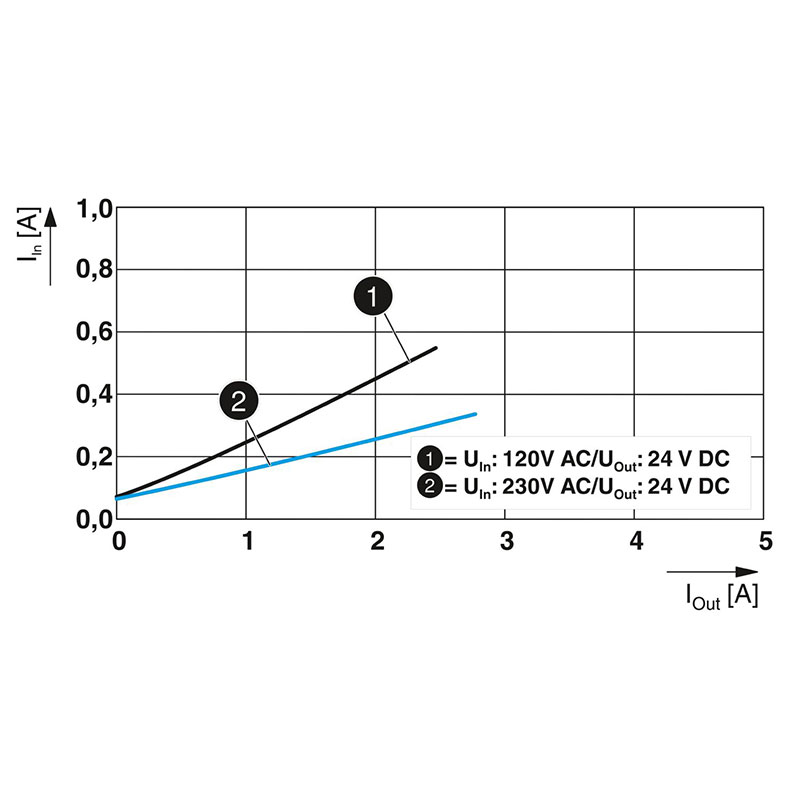

| 电耗量 | 0.85 A (100 V AC) 0.37 A (240 V AC) 0.39 A (230 V AC) 0.7 A (120 V AC) |
| 典型响应时间 | 500 ms |
| 电源电压的电压类型 | AC/DC |
| 电网缓冲时间 | 典型值 54 ms (120 V AC) 典型值 54 ms (230 V AC) |
| 推荐使用的输入保护断路器 | 6 A ... 16 A (特性B、C或类似) |
| PE放电电流 | < 0.25 mA (264 V AC， 60 Hz) 0.22 mA (264 V AC，60 Hz) |
| 额定输出电压 | 24 V DC |
| 防短路保护 | 是 |
| 防空转 | 是 |
| 振幅因数 | 典型值 1.69 (120 V AC) 典型值 1,82 (230 V AC) |
| 并连 | 是，用于冗余和增加容量 |
| 反馈电压电阻 | ≤ 35 V DC |
| 输出端处的过电压保护 (OVP) | ≤ 32 V DC |
| 残波 | < 40 mVSS (额定值) |
| 上升时间 | 50 ms (UOut = 10 % ... 90 %) |
| 最大空载功耗 | < 1 W (230 V AC) < 1 W (120 V AC) |
| 刚性导线最小横截面 | 0.14 mm² |
| 刚性导线最大横截面 | 2.5 mm² |
| 柔性导线最小横截面 | 0.14 mm² |
| 柔性导线最大横截面 | 2.5 mm² |
| 最小导线横截面AWG | 26 |
| 最大导线横截面AWG | 14 |
| 最小紧固扭矩 | 0.5 Nm |
| 最大紧固扭矩 | 0.6 Nm |
| 连接方式 | 螺钉连接 |
| 单条导线/接线点，柔性，带套管，最小 | 0.25 mm² |
| 单条导线/接线点，柔性，带套管，最大 | 2.5 mm² |
| 剥线长度 | 8 mm |
| 环保指令 | RoHS指令2011/65/EU Reach WEEE |
| 噪音辐射 | EN 55016 EN 61000-6-3（B类） |
| 频率范围 | 0 kHz ... 2 kHz |
| 频率范围 | 50 Hz ... 60 Hz |
| 频率范围 | 0 kHz ... 2 kHz |
| 电流 | 2.5 A |
| 温度 | 40 °C |
| 时间 | 148000 h |
| 附加信息 | 120 V AC |
| 电磁兼容要求，发电厂 | IEC 61850-3 EN 61000-6-5 |
| 传导性噪声排放 | EN 55016 EN 61000-6-3（B类） |
| 发射干扰 | 附加基本标准EN 61000-6-5（ 电站中的抗干扰性），IEC/EN 61850-3 (供电) |
| 附加信息 | 60 秒 |
| 标准/规程 | EN 61000-4-8 |
| 频率 | 16.67 Hz 60 Hz 50 Hz |
| 测试场强 | 100 A/m |
| 标准/规程 | EN 61000-4-9 |
| 测试场强 | 1000 A/m |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-16 |
| 测试等级 1 | 16.67 Hz 50 Hz 60 Hz (强度测试 3) |
| 电压 | 30 V (永久) |
| 测试等级 2 | 16.67 Hz 50 Hz 60 Hz (强度测试4) |
| 备注 | 标准 A |
| 标准/规程 | EN 61000-4-18 |
| 输入／输出／信号 | 1 kV (对称) |
| 输入熔断器 | 3.15 A (慢熔断，内部) |
| 输出功率 | 60 W 120 W 75 W |
| 标准——安全绝缘 | IEC 61558-2-16 IEC 61010-2-201 |
| 标准 - 测量、控制和实验室使用的设备的安全 | IEC 61010-1 |
| 电涌电流限值 | 4.3 A (1 ms后) < 10 A |
| 输入电压范围 | 110 V DC ... 250 V DC -20 % ... +40 % |
| 电耗量 | 0.75 A (110 V DC) 0.33 A (250 V DC) |
| 电源电压的电压类型 | AC/DC |
| 输出特性 | U/I Advanced |
| 数字量 | 0 V DC 24 V DC 30 mA |
| 缺省(值) | 24 V DC 30 mA 24 V DC，针对UOut > 0.9 x USet |
| POut | > PThr (LED呈黄色亮起，输出功率>PThr ，取决于旋转选择器开关 设置) |
| UOut | > 0.9 x USet (LED亮起绿色) < 0.9 x USet (LED闪烁绿色) |
| 标准 —— 变压器安全 | EN 61558-2-16 |
| 标准——带DC输出的低电压电源装置 | EN 61204-3 |
| 标准/规程 | EN 61000-4-12 |
| 输入 | 2 kV (对称) 4 kV (非对称) |
| 冲击电流积分 (I2t) | < 0.1 A2s |
| 频率范围 (fN) | 50 Hz ... 60 Hz -10 % ... +10 % |
| 输出电压（ USet ）的设置范围 | 24 V DC ... 28 V DC (恒定容量) |
| 额定输出电流（ IN ） | 2.5 A |
| Static Boost (IStat.Boost) | 3.125 A (≤ 40 °C) |
| Dynamic Boost (IDyn.Boost) | 5 A (≤60 °C (5 s), Input <150 V AC Derating 0.5 %/V) |
| 备注 | 标准 B |
