| 额定输入电压范围 | 100 V AC ... 240 V AC |
| 输入电压范围 | 85 V AC ... 264 V AC |
| 衰减 | < 100 V (1 %/V) |
| DC输入电压范围 | 120 V DC ... 375 V DC |
| AC输入电压范围 | 85 V AC ... 264 V AC |
| 电源电压的电压类型 | AC |
| 冲击电流 | 典型值 40 A (115 V AC) 典型值 80 A (230 V AC) |
| 效率 | 85 % (115 V AC) 88 % (230 V AC) |
| 衰减 | > 40 °C (1.67 % / °C, 115 V AC) > 50 °C (2.5 % / °C，230 V AC) |
| 最大额定负载功率损耗 | 50 W (115 V AC) 40 W (230 V AC) |
| 连接方式 | 螺钉连接 |
| 最小导线横截面AWG | 16 |
| 最大导线横截面AWG | 12 |
| 剥线长度 | 7 mm |
| 连接方式 | 螺钉连接 |
| 最小导线横截面AWG | 16 |
| 最大导线横截面AWG | 12 |
| 剥线长度 | 7 mm |
| 相数 | 1.00 |
| 绝缘电压输入／输出 | 3 kV AC |
| 绝缘电压输出／PE | 0.5 kV AC |
| 绝缘电压输入／PE | 2 kV AC |
| 产品类型 | 电源 |
| 产品系列 | ESSENTIAL edition |
| MTBF (Telcordia SR-332) | > 700000 h |
| 产品审核修订 | 04 |
| 保护等级 | I (带PE连接) |
| 污染等级 | 2 |

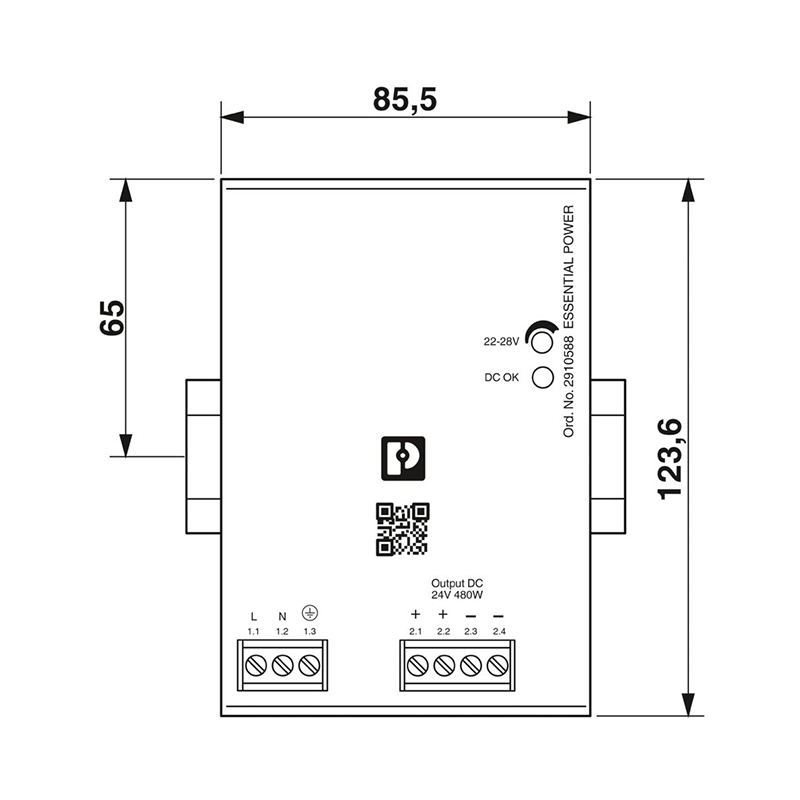

| 宽度 | 85.5 mm |
| 高度 | 123.6 mm |
| 深度 | 128.5 mm |
| 左侧/右侧安装距离 | 10 mm / 10 mm (100 V AC，最高负载90%) |
| 顶部/底部安装距离 | 50 mm / 50 mm (100 V AC，最高负载90%) |
| 安装类型 | DIN导轨安装 |
| 带保护涂层 | 否 |
| 外壳材料 | 金属 |
| 外壳类型 | 钢板，镀锌 |
| 侧边组件类型 | 铝 |
| 标准——电气安全 | EN 60950-1 |
| 标准——安全超低电压 | EN 60950-1 (SELV) |
| 认证——适用于半导体工业的需求，符合干线压降 | SEMI F47 - 0706 (200 V AC) |
| CSA | CSA-C22.2 Nr. 107.1-01 CSA-C22.2 Nr. 60950-01 |
| 抗噪的电磁兼容要求 | EN 61000-6-1 EN 61000-6-2 |
| 标准/规程 | EN 61000-6-3 |
| 环境温度（运行） | -20 °C ... 70 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 保护等级 | IP20 |
| 最大高度 | ≤ 5000 m (> 2000 m，衰减: 10 %/1000 m) |
| 允许的最大相对湿度（操作） | ≤ 95 % (25 °C 时，无冷凝) |
| 电击 | IEC 60068-2-27，27，半正弦波：50g、11 ms；每个方向3x，总 计9x |
| 振动（操作） | IEC 60068-2-6，正弦波：10 Hz ... 500 Hz, 19.6 m/s²（2g峰值 ),每循环10分钟， X方向上60分钟 |
| 工作电压显示 | 绿色LED |
| 信号类型 | LED |
| 额定功耗 | 523.27 VA |
| 电耗量 | 5.4 A (115 V AC) 2.7 A (230 V AC) |
| 典型响应时间 | 1000 ms |
| 主动电流限制 | 最大输出功率的109% - 130%（在短路的情况下） |
| 最大电容负载 | 8000 μF |
| 电网缓冲时间 | 典型值 10 ms (115 V AC) 典型值 16 ms (230 V AC) |
| PE放电电流 | < 1 mA (264 V AC) |
| 额定输出电压 | 24 V DC ±2 % |
| 残波 | < 120 mVSS (-10 °C ... +70 °C) < 240 mVSS (-20 °C ... -10 °C) |
| 最大空载功耗 | 5 W (115 V AC) 4 W (230 V AC) |
| 发射干扰 | EN 55011 (EN 55022) Class B |
| 输入熔断器 | 10 A (快速熔断，内置) |
| 输出功率 | 480 W |
| AC频率范围 | 47 Hz ... 63 Hz |
| 低压指令 | 符合低电压指令2014/35/EC |
| 噪音排放的电磁兼容要求 | EN 61000-6-3 EN 61000-6-4 |
| 输出特性 | HICCUP |
| 状态显示 | “DC OK”LED 绿色 |
| 输出电压（ USet ）的设置范围 | 22 V DC ... 28 V DC (最大功率≤ 48 0W) |
| 额定输出电流（ IN ） | 20 A |
| 输出电压（ USet ）的设置范围 | 22 V DC ... 28 V DC (最大功率≤ 48 0W) |
| 额定输出电流（ IN ） | 20 A |
| 输出电压（ USet ）的设置范围 | 22 V DC ... 28 V DC (最大功率≤ 48 0W) |
| 额定输出电流（ IN ） | 20 A |
| 输出电压（ USet ）的设置范围 | 22 V DC ... 28 V DC (最大功率≤ 48 0W) |
| 额定输出电流（ IN ） | 20 A |
