• DHCP客户端，DHCP服务器（基于端口） • Unmanaged Mode • RSTP • MRP客户端 • VLAN • 组态存储器 • 基于Web的管理，SNMP • 使用FL NETWORK MANAGER软件轻松快速启动和调试 • 适用于PROFINET和EtherNet/IP™网络
| 剥线长度 | 9 mm |
| 柔性导线横截面 | 0.25 mm² ... 1.5 mm² |
| 连接方式 | 直插式弹簧连接 |
| 可连接导向横截面 AWG | 24 ... 16 |
| 硬导线横截面 | 0.25 mm² ... 1.5 mm² |
| 连接方法方面的注意事项 | 仅使用满足温度范围要求（ -40 °C ... 75 °C）的铜制连接电缆。 |
| 本地诊断 | US 电源电压 绿色LED灯 SPD 数据传输率 绿色LED灯 LNK/ACT 连接状态 绿色LED灯 |
| 电流损耗 | 160 mA |
| 产品类型 | 交换机 |
| 产品系列 | Managed Switch 2000 |
| 类型 | 扁平设计 |
| MTTF | 693.88 年数 (SN 29500标准，温度25°C， 占空比21%) 42.59 年数 (SN 29500标准，温度55°C， 占空比100%) 315.58 年数 (SN 29500标准，温度40°C， 占空比34.25%) |
| 产品审核修订 | 03 |
| 保护等级 | III (VDE 0106) |
| 污染等级 | 2 |

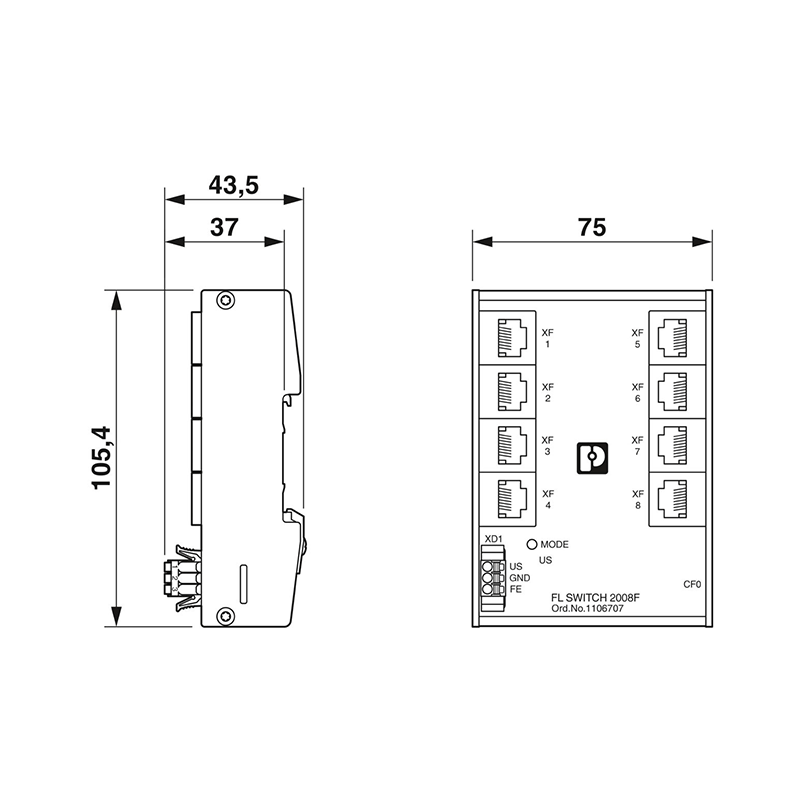

| 宽度 | 75 mm |
| 高度 | 105 mm |
| 深度 | 43 mm |
| 安装类型 | DIN导轨安装 |
| 螺纹类型 | () |
| 外壳材料 | 铝 |
| 保护等级 | IP30 |
| 环境温度（运行） | 0 °C ... 60 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 振动（操作） | 2g， 符合 IEC 60068-2-6 |
| 允许湿度（存放/运输） | 10 % ... 95 % (无冷凝) |
| 允许湿度（运行） | 10 % ... 95 % (无冷凝) |
| 空气压力（运行） | 86 kPa ... 108 kPa (海拔1500 m) |
| 空气压力（存放/运输） | 86 kPa ... 108 kPa (海拔1500 m) |
| 符合EMC 指标 | EN 61000-6-2 EN 61000-4-2 (ESD) 标准 B EN 61000-6-2 EN 61000-6-4（ 传导干扰） 级 A EN 61000-6-2 EN 61000-6-4（ 干扰） 级 A EN 61000-6-2 EN 61000-4-6（ 线路噪音屏蔽） 标准 A EN 61000-6-2 EN 61000-4-5（ 过电压） 标准 B EN 61000-6-2 EN 61000-4-4（EFT脉冲） 标准 A EN 61000-6-2 EN 61000-4-3（ |
| 电源电压 (DC) | 24 V DC (单通道) |
| 电源电压范围 | 18 V DC ... 32 V DC |
| 连接电源 | 通过 COMBICON，可连接导线最大横截面 1.5 mm² |
| 残波 | 3.6 VPP (在允许的电压范围内) |
| 最大电流耗量 | 0.26 A (在US = 18 V DC和60°C的环境温度下) |
| 典型电流耗量 | 160 mA (US = 24 V DC以及25 °C环境温度下) |
| 电流损耗 | 160 mA |
| 状态显示 | LED：US（ 电源），每个以太网端口2个LED（ 链接/活动和速度 ) |
| 发射干扰 | EN 61000-6-4 |
| 抗干扰 | EN 61000-6-2 |
| 诊断功能 | RMON History CRC-Surveillance SysLog ACD (Address Conflict Detection) N:1-Portmirroring SNMP-Traps LLDP (Link Layer Discovery Protocol) |
| PROFINET一致性等级 | Conformance-Class A |
| MAC地址表 | 8k |
| 诊断和状态指示灯 | LED：US（ 电源），每个以太网端口2个LED（ 链接/活动和速度 ) |
| 其他功能 | MMS和GOOSE的传输 (IEC 61850-8-1) Modbus/TCP的传输 |
| 基本功能 | 存储转发交换机，符合IEEE 802.3标准要求 |
| 额定条件下的最大功耗 | 4.68 W (在US = 18 V DC和60°C的环境温度下) |
| 传输介质 | 铜缆 |
| 基本功能 | 存储转发交换机，符合IEEE 802.3标准要求 |
| 应用说明 | 只用于工业应用 |
| 接口数 | 8 |
| 连接方式 | RJ45 |
| 连接方法方面的注意事项 | 自适应和自交叉 |
| 传输速度 | 10/100 MBit/s |
| 传输原理 | 铜缆 |
| 传输长度 | 100 m (每个分段) |
| 信号LED | 数据接收，链接状态 |
| 通道数目 | 8 (RJ45端口) |
| 信号延迟 | ≥ 6.5 µs (存储和转发模式，10/100 Mbps，取决于帧大小。) |
| 基本功能 | 存储转发交换机，符合IEEE 802.3标准要求 |
| 过滤器功能 | Quality of Service (8个优先级) Extended Multicast Filtering Auto-Query-Port IGMP Snooping/Querier (v1/v2) VLAN (最多8个VLAN) Port-Priorisierung |
| IP参数化 | DHCP-Client BootP DHCP-Server (基于端口) |
| 管理 | 基于网络的管理 (HTTP/HTTPS) Command Line Interface (Telnet、SSH) SNMPv1/v2/v3 基于角色的用户管理 (LDAP) |
| 冗余 | MRP (Media Redundancy Protocol) RSTP (Rapid Spanning Tree Protocol) |
| 时间同步 | SNTP (Simple Network Time Protocol) |
| 试验区段 | 24 V电源/功能接地 500 V DC 1 min. 以太网接口/其他所有电位 2.25 kV DC 1 min. |
