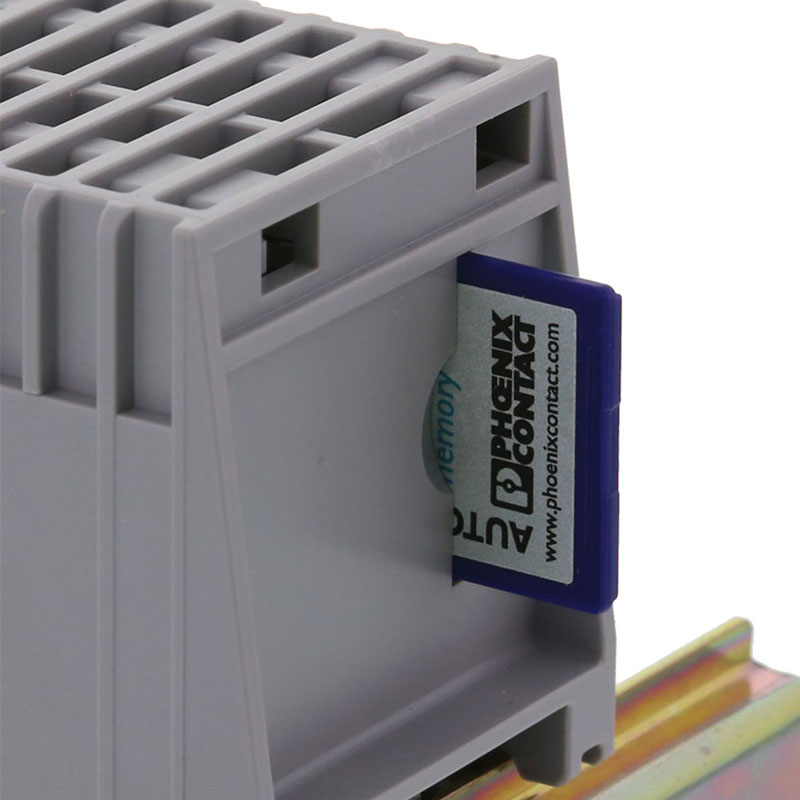

技术数据
连接数据
| 柔性导线横截面 |
0.25 mm² ... 1.5 mm² |
| 硬导线横截面 |
0.25 mm² ... 1.5 mm² |
| 连接方法方面的注意事项 |
仅使用满足温度范围要求（ -40 °C ... 75 °C）的铜制连接电缆。 |
电气特性
| 本地诊断 |
US1/2 供电电压US1、US2 绿色LED灯
FAIL Div. 红色LED
连接 连接状态 绿色LED灯
BF 总线错误 红色LED
SF 成组错误 红色LED |
产品属性
| MTTF |
381.77 年数 (SN 29500标准，温度25°C，
占空比21%)
165.29 年数 (SN 29500标准，温度40°C，
占空比34.25%) |
数据管理状态
绝缘特性

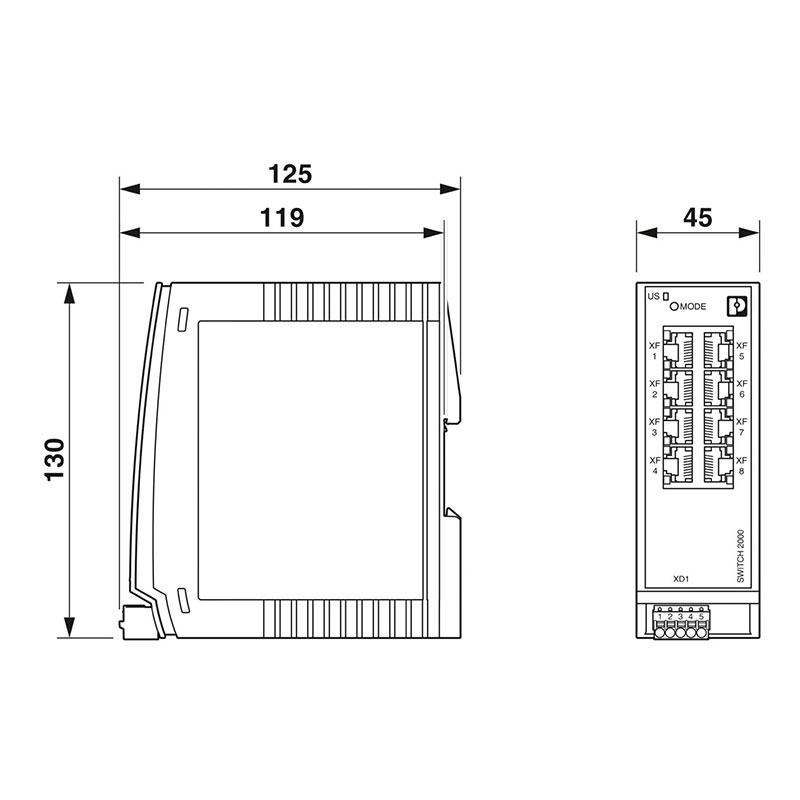

尺寸
安装
材料规格
环境和真实条件
环境条件
| 环境温度（运行） |
-40 °C ... 70 °C |
| 环境温度（存放/运输） |
-40 °C ... 85 °C |
| 振动（操作） |
符合IEC 60068-2-6： 5g，150 Hz |
| 允许湿度（存放/运输） |
10 % ... 95 % (无冷凝) |
| 允许湿度（运行） |
10 % ... 95 % (无冷凝) |
| 冲击力（运行） |
30g (EN 60068-2-27) |
| 空气压力（运行） |
79 kPa ... 108 kPa 最高可达海拔2000 m (无衰减) |
| 空气压力（存放/运输） |
79 kPa ... 108 kPa 最高可达海拔2000 m (无衰减) |
标准和规范
认证
| 造船工业许可 |
通过IEC 60945和IACS E10标准测试 |
电磁兼容数据
| 符合EMC 指标 |
EN 61000-6-2 EN 61000-4-2 (ESD) 标准 B
EN 61000-6-2 EN 61000-4-3（ 电磁场） 标准 A
EN 61000-6-2 EN 61000-4-4（EFT脉冲） 标准 A
EN 61000-6-2 EN 61000-4-5（ 过电压） 标准 B
EN 61000-6-2 EN 61000-4-6（ 线路噪音屏蔽） 标准 A
EN 61000-6-2 EN 61000-6-4（ 干扰） 级 A
EN 61000-6-2 EN 61000-6-4（ |
电磁兼容性
说明
概述
应用说明
电源
| 电源电压范围 |
12 V DC ... 57 V DC |
| 连接电源 |
通过 COMBICON，可连接导线最大横截面 1.5 mm² |
| 最大电流耗量 |
1.3 A (US = Min, Tamb = Max, DOI = Max) |
| 典型电流耗量 |
190 mA (US = 24 V DC以及25 °C环境温度下) |
信号处理
| 状态显示 |
LED：US1、US2（ 电源），失灵（报警触点），每个以太网端口
2个LED（ 链接/活动和速度），PROFINET状态LED（BF、SF） |
IECEx
| 参考标准 |
IEC 60079-0
IEC 60079-7 |
UL，美国 / 加拿大
UL Ex，美国 / 加拿大
| 标识 |
I级，2类，A、B、C和D组，T4
I级，2区，AEx ec IIC T4
Ex ec IIC T4 Gc X |
证书
腐蚀性气体测试
| 标识 |
ISA S71.04.2013 G3 Harsh Group A |
DNV GL数据
| Enclosure |
Required protection according to the Rules shall be provided
upon installation on board |
ATEX
| 标识 |
。 II 3 G Ex ec IIC T4 Gc |
| 参考标准 |
EN 60079-0
EN 60079-7 |
交换机功能
| 诊断功能 |
RMON History
LLDP (Link Layer Discovery Protocol)
SNMP-Traps
N:1-Portmirroring
ACD (Address Conflict Detection)
SysLog
CRC-Surveillance |
| PROFINET一致性等级 |
Conformance-Class B |
| 诊断和状态指示灯 |
LED：US1、US2（ 电源），失灵（报警触点），每个以太网端口
2个LED（ 链接/活动和速度），PROFINET状态LED（BF、SF） |
| 其他功能 |
MMS和GOOSE的传输 (IEC 61850-8-1)
Modbus/TCP的传输 |
安全功能
| 基本功能 |
存储转发交换机，符合IEEE 802.3标准要求 |
| 端口安全 |
MAC-based, RADIUS (IEEE 802.1X)，MAC Authentication
Bypass |
系统属性
功能
| 基本功能 |
存储转发交换机，符合IEEE 802.3标准要求 |
| 额定条件下的最大功耗 |
6.6 W (US = Min, Tamb = Max, DOI = Max) |
UKCA Ex (UKEX)
| 标识 |
。 II 3 G Ex ec IIC T4 Gc |
CCC / China-Ex
EAC Ex
| 证书 |
RU C-DE.HB49.B.00118/21 |
| 注意 |
UL 60079-0 Ed. 6 / UL 60079-7 Ed. 5, CSA 22.2 No. 60079-0 Ed.
3 / CSA C22.2 No. 60079-7 Ed. 2 |
功能
接口
以太网（RJ45）
| 信号延迟 |
≥ 6.5 µs (存储和转发模式，10/100 Mbps，取决于帧大小。) |
| 基本功能 |
存储转发交换机，符合IEEE 802.3标准要求 |
| 过滤器功能 |
Quality of Service (8个优先级)
Class of Service
DiffServ/DSCP
Port-Priorisierung
VLAN (最多32个VLAN)
IGMP Snooping/Querier (v1/v2)
Auto-Query-Port
Extended Multicast Filtering |
| IP参数化 |
DHCP-Client
DHCP Option 82 (Relay Agent)
DHCP-Server (基于地址池，基于端口)
BootP
DCP (Discovery and Configuration Protocol) |
| 管理 |
基于网络的管理 (HTTP/HTTPS)
基于角色的用户管理 (LDAP，RADIUS)
SNMPv1/v2/v3
Command Line Interface (Telnet、SSH) |
| 冗余 |
MRP (Media Redundancy Protocol)
RSTP (Rapid Spanning Tree Protocol)
FRD (Fast Ring Detection)
Large Tree Support
LACP (Link Aggregation Control Protocol)
|
| 时间同步 |
SNTP (Simple Network Time Protocol) |
输出数据
数字量:
| PROFINET设备功能 |
PROFINET设备
Fast Startup |
以下继续适用于EAC Ex：
| 标识 |
При монтаже использовать походящий допущенный корпус
со степенью защиты не ниже IP66.
На корпусе/шкафу управления должна быть размещена
предупреждающаяя надпись, запрещающая открывать
корпус или шкаф во взрывоопасной зоне .
Эксплуатация устройства допуска |
20.35 年数 (SN 29500标准，温度70°C， 占空比100%)
| 特殊性质 |
扩展的温度范围
PROFINET模式预设，PROFINET状态LED |
