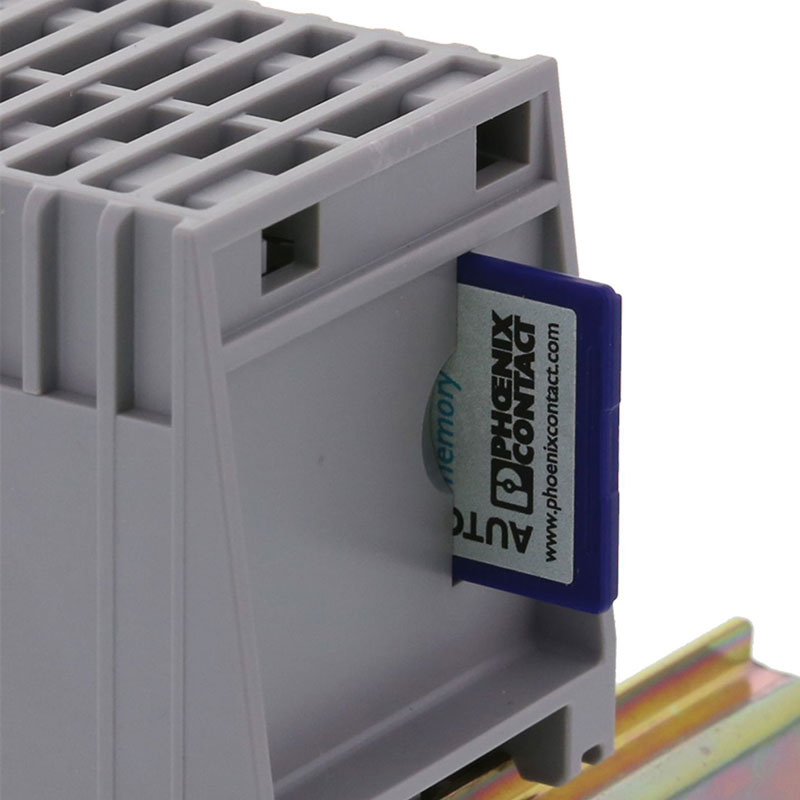

技术数据
连接数据
柔性导线横截面 |
0.25 mm² ... 1.5 mm² |
硬导线横截面 |
0.25 mm² ... 1.5 mm² |
连接方法方面的注意事项 |
仅使用满足温度范围要求( -40 °C ... 75 °C)的铜制连接电缆。 |
电气特性
本地诊断 |
US 电源电压 绿色LED灯
LNK/ACT 连接状态 绿色LED灯
SPD 数据传输率 绿色LED灯 |
产品属性
MTTF |
507.8 年数 (SN 29500标准,温度25°C, 占空比21%)
246.55 年数 (SN 29500标准,温度40°C, 占空比34.25%)
56.66 年数 (SN 29500标准,温度55°C, 占空比100%) |
数据管理状态
绝缘特性

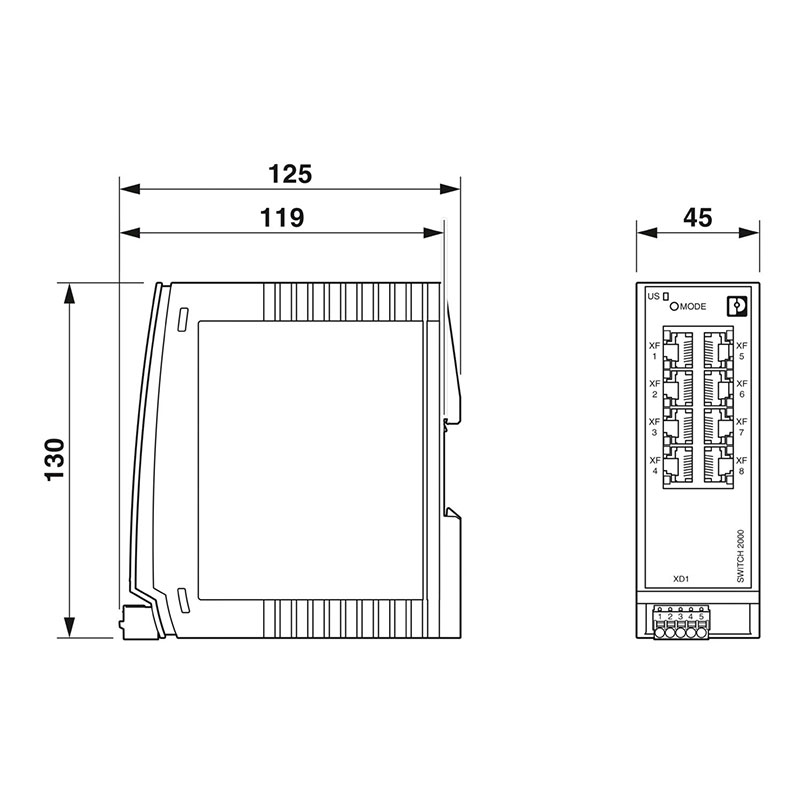

尺寸
安装
材料规格
标准和规范
认证
UL,美国 / 加拿大
注意 |
UL 61010-1, Ed. 3 / UL 61010-2-201, Ed. 1, CSA C22.2 NO.
61010-2-201:14. Ed. 1 / CSA C22.2 NO.61010-1-12. Ed. 3 |
电磁兼容数据
符合EMC 指标 |
EN 61000-6-2 EN 61000-4-2 (ESD) 标准 B
EN 61000-6-2 EN 61000-4-3( 电磁场) 标准 A
EN 61000-6-2 EN 61000-4-4(EFT脉冲) 标准 A
EN 61000-6-2 EN 61000-4-5( 过电压) 标准 B
EN 61000-6-2 EN 61000-4-6( 线路噪音屏蔽) 标准 A
EN 61000-6-2 EN 61000-6-4( 干扰) 级 A
EN 61000-6-2 EN 61000-6-4( |
电磁兼容性
说明
概述
应用说明
环境和真实条件
环境条件
环境温度(存放/运输) |
-40 °C ... 85 °C |
允许湿度(运行) |
10 % ... 95 % (无冷凝) |
允许湿度(存放/运输) |
10 % ... 95 % (无冷凝) |
振动(操作) |
2g, 符合 IEC 60068-2-6 |
冲击力(运行) |
30g (EN 60068-2-27) |
空气压力(运行) |
86 kPa ... 108 kPa (海拔1500 m) |
空气压力(存放/运输) |
86 kPa ... 108 kPa (海拔1500 m) |
电源
电源电压范围 |
18 V DC ... 32 V DC |
连接电源 |
通过 COMBICON,可连接导线最大横截面 1.5 mm² |
最大电流耗量 |
0.35 A (在US = 18 V DC和60°C的环境温度下) |
典型电流耗量 |
180 mA (US = 24 V DC以及25 °C环境温度下) |
信号处理
状态显示 |
LED:US( 电源),每个以太网端口2个LED( 链接/活动和速度
) |
交换机功能
诊断功能 |
RMON History
LLDP (Link Layer Discovery Protocol)
SNMP-Traps
N:1-Portmirroring
ACD (Address Conflict Detection)
SysLog
CRC-Surveillance |
PROFINET一致性等级 |
Conformance-Class A |
安全功能
基本功能 |
存储转发交换机,符合IEEE 802.3标准要求 |
系统属性
功能
基本功能 |
存储转发交换机,符合IEEE 802.3标准要求 |
额定条件下的最大功耗 |
4.86 W (在US = 18 V DC和60°C的环境温度下) |
接口
以太网(RJ45)
信号延迟 |
≥ 6.5 µs (存储和转发模式,10/100 Mbps,取决于帧大小。) |
基本功能 |
存储转发交换机,符合IEEE 802.3标准要求 |
过滤器功能 |
Quality of Service (8个优先级)
Class of Service
DiffServ/DSCP
Port-Priorisierung
VLAN (最多8个VLAN)
IGMP Snooping/Querier (v1/v2)
Auto-Query-Port
Extended Multicast Filtering |
IP参数化 |
DHCP-Client
DHCP-Server (基于端口)
BootP |
管理 |
基于网络的管理 (HTTP/HTTPS)
基于角色的用户管理 (LDAP)
SNMPv1/v2/v3
Command Line Interface (Telnet、SSH) |
冗余 |
MRP (Media Redundancy Protocol) |
时间同步 |
SNTP (Simple Network Time Protocol) |
RSTP (Rapid Spanning Tree Protocol)
诊断和状态指示灯 |
LED:US( 电源),每个以太网端口2个LED( 链接/活动和速度
) |
其他功能 |
MMS和GOOSE的传输 (IEC 61850-8-1)
Modbus/TCP的传输 |
