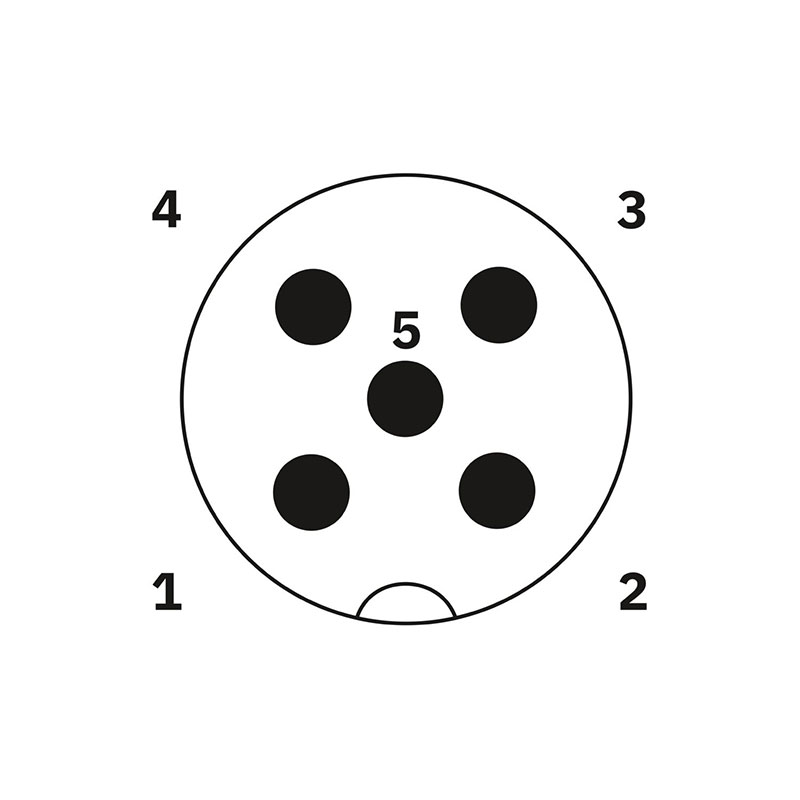

连接方式 | M12 插拔式连接器( A编码) |
本地诊断 | US1/2 供电电压US1、US2 绿色LED灯 FAIL Div. 红色LED 连接 连接状态 绿色LED灯 |
产品类型 | 交换机 |
产品系列 | Managed Switch 2000 |
类型 | Stand-Alone |
MTTF | 461.15 年数 (SN 29500标准,温度25°C, 占空比21%) 149.69 年数 (SN 29500标准,温度40°C, 占空比34.25%) 19.78 年数 (SN 29500标准,温度70°C, 占空比100%) |
产品审核修订 | 02 |
保护等级 | III (VDE 0106) |

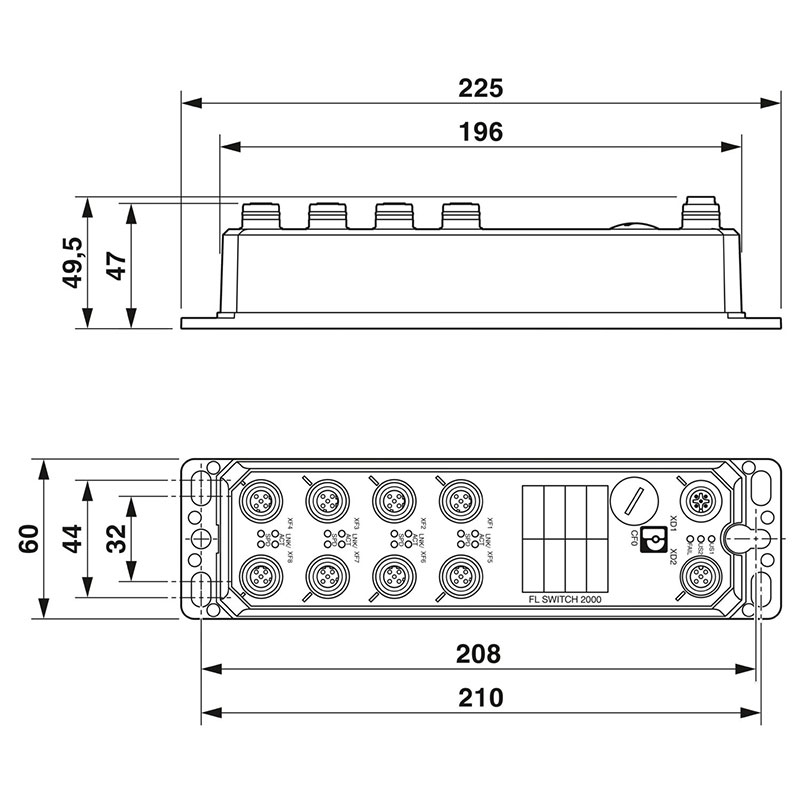

宽度 | 60 mm |
高度 | 226 mm |
深度 | 46 mm |
安装类型 | 壁面安装 |
外壳材料 | 锌模铸 |
保护等级 | IP65 IP66 IP67 |
无影响涂层的物质 | 是 |
符合EMC 指标 | EN 61000-6-2 EN 61000-4-2 (ESD) 标准 B EN 61000-6-2 EN 61000-4-3( 电磁场) 标准 A EN 61000-6-2 EN 61000-4-4(EFT脉冲) 标准 A EN 61000-6-2 EN 61000-4-5( 过电压) 标准 B EN 61000-6-2 EN 61000-4-6( 线路噪音屏蔽) 标准 A EN 61000-6-3( 传导干扰) B类 EN 61000-6-3( |
电源电压 (DC) | 24 V DC (冗余) |
电源电压范围 | 9 V DC ... 57 V DC |
残波 | 3.6 VPP (在允许的电压范围内) |
最大电流耗量 | 0.52 A (US = 最小,Tamb = 最大) |
典型电流耗量 | 180 mA (US = 24 V DC以及25 °C环境温度下) |
电流损耗 | 180 mA |
状态显示 | LED:US1、US2( 电源)、故障,每个以太网端口2个LED( 链 接/活动和速度) |
环境温度(存放/运输) | -40 °C ... 85 °C |
允许湿度(运行) | 5 % ... 95 % |
冲击力(运行) | 30g (EN 60068-2-27) |
振动(操作) | 符合IEC 60068-2-6: 5g,150 Hz |
发射干扰 | EN 61000-6-3 |
抗干扰 | EN 61000-6-2 |
特殊性质 | 扩展的温度范围 |
诊断功能 | RMON History LLDP (Link Layer Discovery Protocol) SNMP-Traps N:1-Portmirroring ACD (Address Conflict Detection) SysLog CRC-Surveillance |
PROFINET一致性等级 | Conformance-Class B |
MAC地址表 | 8k |
诊断和状态指示灯 | LED:US1、US2( 电源)、故障,每个以太网端口2个LED( 链 接/活动和速度) |
其他功能 | MMS和GOOSE的传输 (IEC 61850-8-1) Modbus/TCP的传输 |
基本功能 | 存储转发交换机,符合IEEE 802.3标准要求 |
端口安全 | MAC-based, RADIUS (IEEE 802.1X),MAC Authentication Bypass |
基本功能 | 存储转发交换机,符合IEEE 802.3标准要求 |
额定条件下的最大功耗 | 4.68 W (US = 最小,Tamb = 最大) |
传输介质 | 铜缆 |
允许湿度(存放/运输) | 5 % ... 95 % |
信号延迟 | ≥ 6.5 µs (存储和转发模式,10/100 Mbps,取决于帧大小。) |
基本功能 | 存储转发交换机,符合IEEE 802.3标准要求 |
过滤器功能 | Quality of Service (8个优先级) Class of Service DiffServ/DSCP Port-Priorisierung VLAN (最多32个VLAN) IGMP Snooping/Querier (v1/v2) Auto-Query-Port Extended Multicast Filtering |
IP参数化 | DHCP-Client DHCP Option 82 (Relay Agent) DHCP-Server (基于地址池,基于端口) BootP DCP (Discovery and Configuration Protocol) |
管理 | 基于网络的管理 (HTTP/HTTPS) 基于角色的用户管理 (LDAP,RADIUS) SNMPv1/v2/v3 Command Line Interface (Telnet、SSH) |
冗余 | MRP (Media Redundancy Protocol) RSTP (Rapid Spanning Tree Protocol) FRD (Fast Ring Detection) Large Tree Support LACP (Link Aggregation Control Protocol) PROFINET S2系统冗余 |
时间同步 | SNTP (Simple Network Time Protocol) |
试验区段 | 可持续一分钟 500 V DC |
PROFINET设备功能 | PROFINET设备 Fast Startup |
空气压力(运行) | 79 kPa ... 108 kPa 最高可达海拔2000 m (无衰减) |
空气压力(存放/运输) | 79 kPa ... 108 kPa 最高可达海拔2000 m (无衰减) |

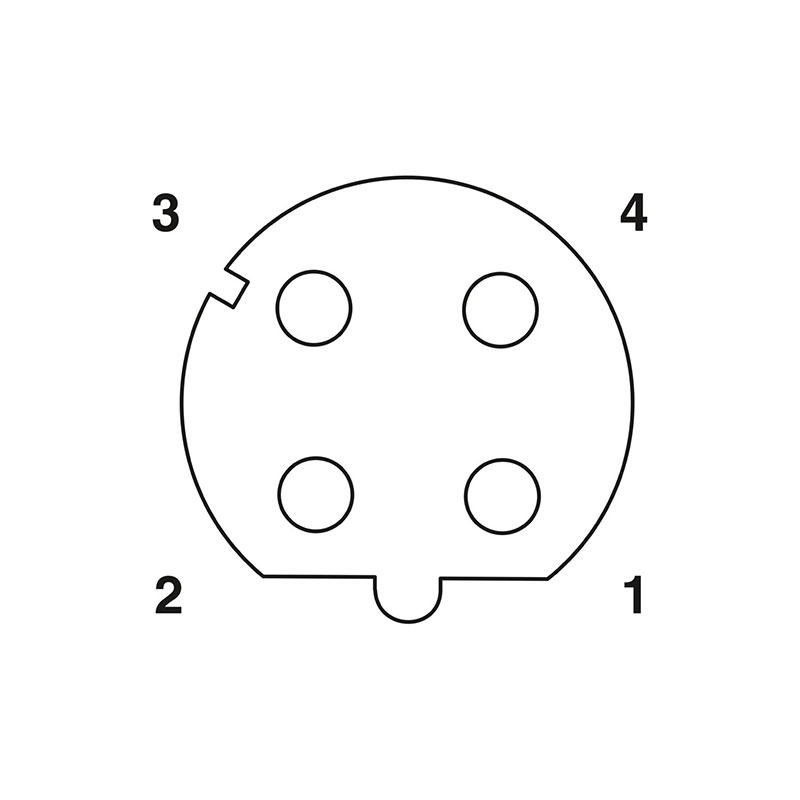

连接方式 | M12插头式连接器,D编码 |
连接方法方面的注意事项 | 自适应和自交叉 |
传输速度 | 10/100 MBit/s |
传输原理 | 铜缆 |
传输长度 | 100 m (每个分段) |
信号LED | 数据接收,链接状态 |
通道数目 | 8 (M12端口) |
