• 环境温度 -40 °C ... 70 °C • RSTP • MRP（客户端和管理器） • VLAN • DHCP客户，DHCP服务器（联营交易或基于交易），DHCP选项82 • 薄型设计 • 组态存储器 • 基于Web的管理，SNMP • 使用FL NETWORK MANAGER软件轻松快速启动和调试 • 适用于PROFINET和EtherNet/IP™网络
| 输出名称 | 报警输出 |
| 剥线长度 | 9 mm |
| 柔性导线横截面 | 0.25 mm² ... 1.5 mm² |
| 连接方式 | 直插式弹簧连接 |
| 可连接导向横截面 AWG | 24 ... 16 |
| 硬导线横截面 | 0.25 mm² ... 1.5 mm² |
| 连接方法方面的注意事项 | 仅使用满足温度范围要求（ -40 °C ... 75 °C）的铜制连接电缆。 |
| 本地诊断 | US1/2 供电电压US1、US2 绿色LED灯 连接 连接状态 绿色LED灯 FAIL Div. 红色LED |
| 电流损耗 | 280 mA |
| 产品类型 | 交换机 |
| 产品系列 | Managed Switch 2000 |
| 类型 | 文本类型 |
| MTTF | 381.77 年数 (SN 29500标准，温度25°C， 占空比21%) 20.35 年数 (SN 29500标准，温度70°C， 占空比100%) 165.29 年数 (SN 29500标准，温度40°C， 占空比34.25%) |
| 产品审核修订 | 07 |
| 保护等级 | III (VDE 0106) |
| 污染等级 | 2 |

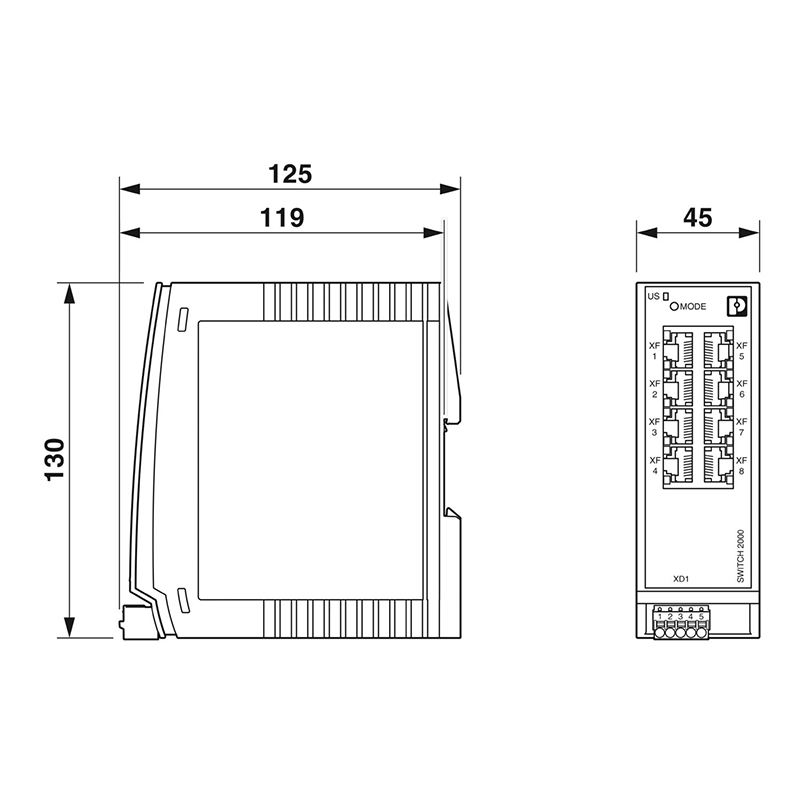

| 宽度 | 45 mm |
| 高度 | 130 mm |
| 深度 | 119 mm |
| 安装类型 | DIN导轨安装 |
| 螺纹类型 | () |
| 外壳材料 | 纤维增强型聚碳酸酯 |
| 无影响涂层的物质 | 是 |
| 造船工业许可 | 通过IEC 60945和IACS E10标准测试 |
| 符合EMC 指标 | EN 61000-6-2 EN 61000-4-2 (ESD) 标准 B EN 61000-6-2 EN 61000-6-4（ 传导干扰） 级 A EN 61000-6-2 EN 61000-6-4（ 干扰） 级 A EN 61000-6-2 EN 61000-4-6（ 线路噪音屏蔽）标准 A EN 61000-6-2 EN 61000-4-5（ 过电压） 标准 B EN 61000-6-2 EN 61000-4-4（EFT脉冲） 标准 A EN 61000-6-2 EN 61000-4-3（ 电 |
| 环境温度（运行） | -40 °C ... 70 °C |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许湿度（运行） | 10 % ... 95 % (无冷凝) |
| 允许湿度（存放/运输） | 10 % ... 95 % (无冷凝) |
| 保护等级 | IP20 |
| 振动（操作） | 符合IEC 60068-2-6： 5g，150 Hz |
| 冲击力（运行） | 30g (EN 60068-2-27) |
| 空气压力（运行） | 80 kPa ... 110 kPa 最高可达海拔2000 m (无衰减) |
| 空气压力（存放/运输） | 79 kPa ... 108 kPa 最高可达海拔2000 m (无衰减) |
| EMC说明 | EMC：A类产品，参见下载区内的制造商声明 |
| 电源电压 (DC) | 24 V DC (冗余) |
| 电源电压范围 | 12 V DC ... 57 V DC |
| 连接电源 | 通过 COMBICON，可连接导线最大横截面 1.5 mm² |
| 残波 | 3.6 VPP (在允许的电压范围内) |
| 最大电流耗量 | 1.4 A (US = Min, Tamb = Max, DOI = Max) |
| 典型电流耗量 | 280 mA (US = 24 V DC以及25 °C环境温度下) |
| 电流损耗 | 280 mA |
| 状态显示 | LED：US1、US2（ 电源电压），失灵（报警触点），每个以太网 端口2个LED（ 链接/活动和速度） |
| 标识 | Ex ec IIC T4 Gc |
| 证书 | IECEx ULD 16.0018 X |
| 参考标准 | IEC 60079-0 IEC 60079-7 |
| 标识 | cULus |
| 标识 | I级，2类，A、B、C和D组，T4 Ex ec IIC T4 Gc X I级，2区，AEx ec IIC T4 |
| 标识 | ISA S71.04.2013 G3 Harsh Group A |
| Temperature | B |
| Humidity | B |
| 振动 | A |
| EMC | B |
| Enclosure | Required protection according to the RuIes shaII be provided upon instaIIation on board |
| 标识 | 。 II 3 G Ex ec IIC T4 Gc |
| 证书 | DEMKO 16 ATEX 1709X |
| 参考标准 | EN 60079-0 EN 60079-7 |
| 发射干扰 | EN 61000-6-4 |
| 抗干扰 | EN 61000-6-2 |
| 特殊性质 | 扩展的温度范围 |
| 诊断功能 | RMON History CRC-Surveillance SysLog ACD (Address Conflict Detection) N:1-Portmirroring SNMP-Traps LLDP (Link Layer Discovery Protocol) |
| PROFINET一致性等级 | Conformance-Class B |
| MAC地址表 | 8k |
| 诊断和状态指示灯 | LED：US1、US2（ 电源电压），失灵（报警触点），每个以太网 端口2个LED（ 链接/活动和速度） |
| 其他功能 | 巨型帧 (最高9,600字节) Modbus/TCP的传输 MMS和GOOSE的传输 (IEC 61850-8-1) |
| 基本功能 | 存储转发交换机，符合IEEE 802.3标准要求 |
| 端口安全 | MAC-based, RADIUS (IEEE 802.1X)，MAC Authentication Bypass |
| 额定条件下的最大功耗 | 7.8 W (US = Min, Tamb = Max, DOI = Max) |
| 传输介质 | 铜缆 |
| 标识 | 。 II 3 G Ex ec IIC T4 Gc |
| 证书 | PxCIMA22UKEX2702910X |
| 标识 | Ex ec IIC T4 Gc |
| 证书 | @ |
| 标识 | 2Ex e IIC T4 Gc X |
| 证书 | RU C-DE.HB49.B.00118/21 |
| 注意 | UL 60079-0 Ed. 6 / UL 60079-7 Ed. 5, CSA 22.2 No. 60079-0 Ed. 3 / CSA C22.2 No. 60079-7 Ed. 2 |
| 基本功能 | 存储转发交换机，符合IEEE 802.3标准要求 |
| 应用说明 | 只用于工业应用 |
| 信号触点控制电压 | 典型值 24 V DC |
| 连接方式 | RJ45 |
| 连接方法方面的注意事项 | 自适应和自交叉 |
| 传输速度 | 10/100/1000 Mbps |
| 传输原理 | 铜缆 |
| 传输长度 | 100 m (每个分段) |
| 信号LED | 数据接收，链接状态 |
| 通道数目 | 8 (RJ45端口) |
| 信号延迟 | ≥ 1.9 µs (存储和转发模式，10/100/1000 Mbps，取决于帧大小) |
| 基本功能 | 存储转发交换机，符合IEEE 802.3标准要求 |
| 过滤器功能 | Quality of Service (8个优先级) Extended Multicast Filtering Auto-Query-Port IGMP Snooping/Querier (v1/v2) VLAN (最多32个VLAN) Port-Priorisierung DiffServ/DSCP Class of Service |
| IP参数化 | DHCP-Client DCP (Discovery and Configuration Protocol) BootP DHCP-Server (基于地址池，基于端口) DHCP Option 82 (Relay Agent) |
| 管理 | 基于网络的管理 (HTTP/HTTPS) 基于角色的用户管理 (LDAP，RADIUS) SNMPv1/v2/v3 Command Line Interface (Telnet、SSH) |
| 冗余 | MRP (Media Redundancy Protocol) PROFINET S2系统冗余 LACP (Link Aggregation Control Protocol) Large Tree Support FRD (Fast Ring Detection) RSTP (Rapid Spanning Tree Protocol) |
| 时间同步 | SNTP (Simple Network Time Protocol) |
| 试验区段 | 24 V电源/功能接地 500 V DC 1 min. 以太网接口/其他所有电位 2.25 kV DC 1 min. |
| 信号触点控制电压 | 典型值 24 V DC |
| PROFINET设备功能 | PROFINET设备 Fast Startup |
| 标识 | При монта冰е исΠоΠbзоватb ΠохоA9山и认 AоΠу山енн以认 корΠус со стеΠенbb за山ит以 не ни冰е IP66. JксΠΠуатаuи9 устро认ства AоΠускаетс9 тоΠbко Πри усΠовии, Yто все оΠтиYеские Πорт以 зан9т以 ΠоAкΠbYенн以ми устро认ствами иΠи закр以т以 ΠриΠаΓаем以ми заΓΠу山кам |
