技术数据
输入数据
数字量:
| 输入电压范围，"0"信号 |
-3 V DC ... 5 V DC |
| 输入电压范围，"1"信号 |
11 V DC ... 30 V DC |
电气特性
产品属性
| 产品系列 |
Axioline Smart Elements |
| 安装位置 |
请参见使用Smart Element的系统。 |
数据管理状态
绝缘特性
| 污染等级 |
2 (IEC 60664-1，EN 60664-1) |
| 过电压类别 |
II (IEC 60664-1，EN 60664-1) |

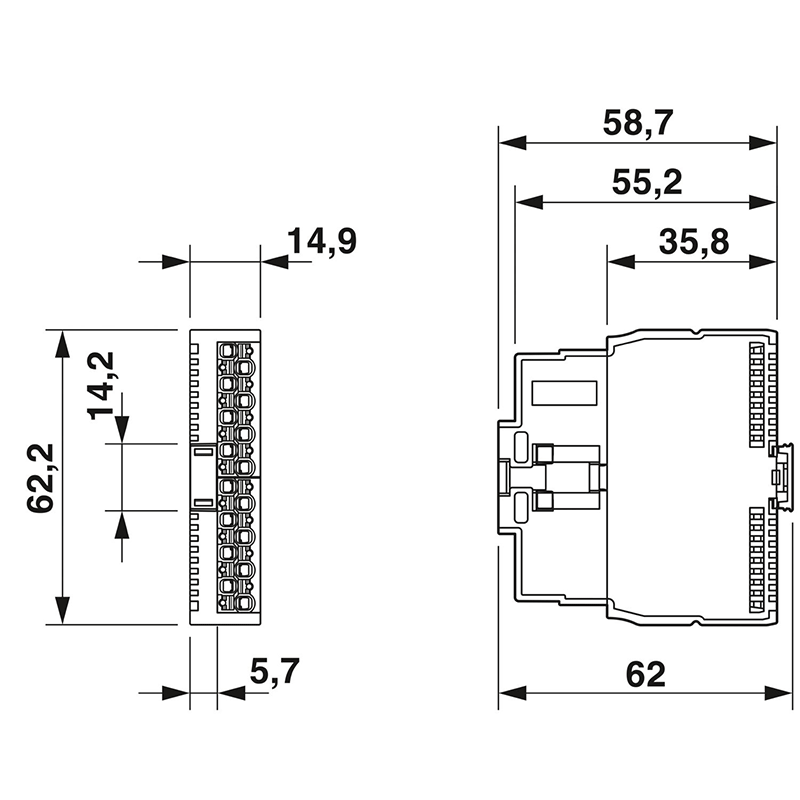

尺寸
安装
| 安装位置 |
请参见使用Smart Element的系统。 |
环境和真实条件
环境条件
| 环境温度（运行） |
-25 °C ... 60 °C |
| 环境温度（存放/运输） |
-40 °C ... 85 °C |
| 允许湿度（存放/运输） |
5 % ... 95 % (无冷凝) |
| 允许湿度（运行） |
5 % ... 95 % (无冷凝) |
| 空气压力（运行） |
70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 空气压力（存放/运输） |
70 kPa ... 106 kPa (最高可达海拔3000 m) |
标准和规范
| 保护等级 |
III (IEC 61140，EN 61140，VDE 0140-1) |
导线连接
| 刚性导线横截面 |
0.25 mm² ... 1.5 mm² |
| 柔性导线横截面 |
0.25 mm² ... 1.5 mm² |
| 柔性导线横截面，带套管，带塑料绝缘套管 |
0.25 mm² ... 1.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 |
0.25 mm² ... 1.5 mm² |
接口
Smart Element接口
| 传输速度 |
请参见使用Smart Element的系统。 |
连接数据

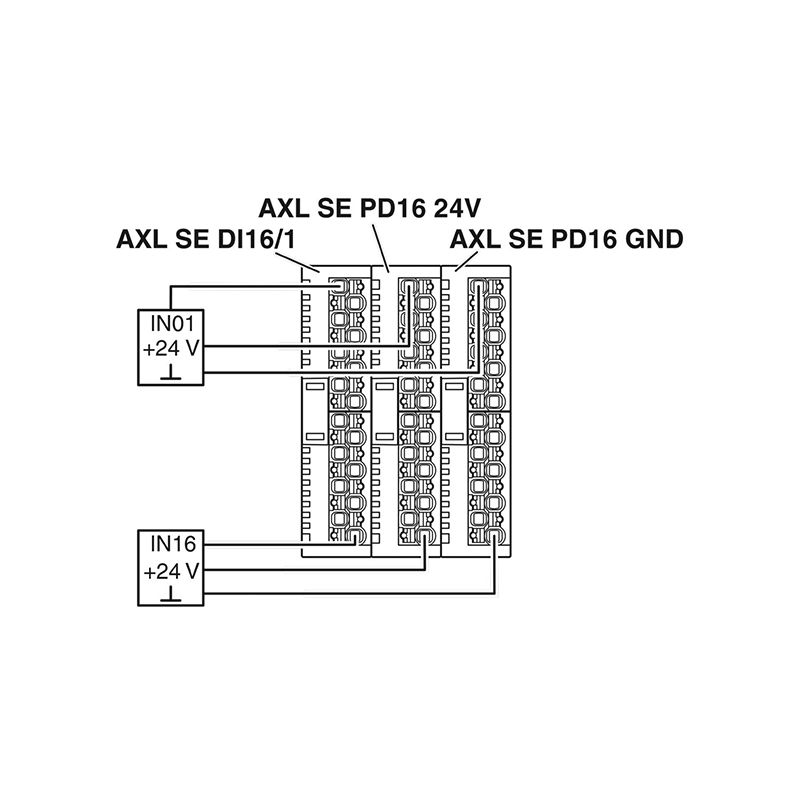

连接技术
| 连接方法方面的注意事项 |
请注意Axioline Smart Elements用户手册中有关线径的信息。 |
说明
应用说明
系统属性
模块
电位: Smart Elements的逻辑电源（ USE ）
电位: I/O电源（ UP ）
| 电源电压范围 |
19.2 V DC ... 30 V DC (包括所有公差，包括纹波) |
| 保护电路 |
电涌保护; 请参见使用Smart Element的系统。
极性保护; 极性保护二极管 |
电气隔离/电压范围的隔离
| 测试耐压: |
逻辑电源/24 V电源（I/O） 500 V AC， 50 Hz， 1 min. |
I/O
| 连接方法方面的注意事项 |
请注意Axioline Smart Elements用户手册中有关线径的信息。 |
| 硬导线横截面 |
0.25 mm² ... 1.5 mm² |
| 柔性导线横截面 |
0.25 mm² ... 1.5 mm² |
| 柔性导线横截面，带套管，带塑料绝缘套管 |
0.25 mm² ... 1.5 mm² |
| 柔性导线横截面，带不含绝缘套管的冷压头 |
0.25 mm² ... 1.5 mm² |
