技术数据
连接数据
电气特性
产品属性
数据管理状态
绝缘特性
| 保护等级 |
III (IEC 61140，EN 61140，VDE 0140-1) |

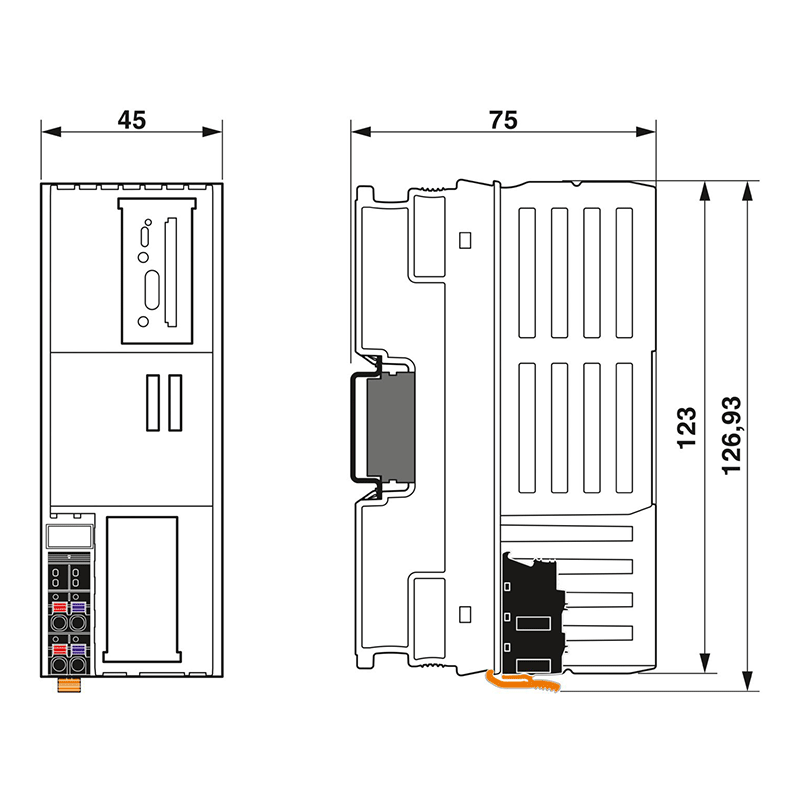

尺寸
| 关于尺寸数据的注意事项 |
使用TH 35-7.5导轨（符合 EN60715）时该深度有效。 |
安装
材料规格
认证
UL，美国 / 加拿大
电磁兼容数据
| 符合EMC 指标 |
抗干扰测试符合EN IEC 61000-6-2标准 静电放电
（ ESD）IEC 61000-4-2 标准B ，±6 kV触点放电，±8 kV空气放
电
噪音排放测试符合EN IEC 61000-6-4标准 级 A
抗干扰测试符合EN IEC 61000-6-2标准 传导干扰IEC 61000-4-6
标准A，测试电压10 V
抗干扰测试符合EN IEC 61000-6-2标准 瞬态过电压（电涌
) IEC |
电磁兼容性
说明
应用说明
环境和真实条件
环境条件
| 环境温度（运行） |
-25 °C ... 60 °C 最高可达海拔2000 m (注意降低值)
55 °C ... 60 °C (仅与Axioline F电源模块AXL F PWR 1H搭配使用
（订货号2688297）)
55 °C (UBus上最多1 A)
-25 °C ... 55 °C 最高可达海拔3000 m (注意降低值) |
| 环境温度（存放/运输） |
-40 °C ... 85 °C |
| 允许湿度（运行） |
5 % ... 95 % (符合DIN EN 61131-2标准) |
| 冲击力（运行） |
30g (符合 EN 60068-2-27/IEC 60068-2-27) |
| 振动（操作） |
5g (符合 EN 60068-2-6/IEC 60068-2-6) |
接口
| 支持的协议 |
HTTP
MQTT (通过相应的应用程序)
IO-Link® (通过相应的应用程序)
HART (通过相应的应用程序)
DALI-2 (通过相应的应用程序)
DALI (通过相应的库)
CANopen® (通过相应的库)
Ethernet/IP~ (Adapter)
Modbus/RTU (通过相应的库)
Modbus/TCP (通过相应的库)
PROFINET
HTTPS
OPC UA® Server
OPC UA® Client (通过相应的应用程序)
DHCP (通过相应的应用程序)
SFTP
SM |
系统属性
| 处理器 |
Arm®Cortex®-A9， 1x 800 MHz |
| Trusted Platform Module |
TPM 1.2 |
| 闪存 |
512 Mbyte (内部闪存)
菲尼克斯电气的SD卡（外部闪存请见附件） |
| 允许湿度（存放/运输） |
5 % ... 95 % (符合DIN EN 61131-2标准) |
显示器
实时时钟
| 实时时钟描述 |
典型值 10 ppm，最大20 ppm（25°C时） |
| 电位: |
通信电源UL馈入（Axioline F本地总线U Bus的供电由UL提供） |
| 电源电压范围 |
19.2 V DC ... 30 V DC (包括所有公差，包括纹波 (± 5 %)) |
| 电流消耗 |
最大 442 mA (IO和UL = 24 V时，UBus为1 A) |
| 功耗 |
最大 10.6 W (IO和UL = 24 V时，UBus为1 A) |
功能
| 支持的编程语言 |
符号流程图（ SFC）
Simulink®
Python®
Java
C#
C++
结构文本（ ST）
功能块图（ FBD）
梯形图（ LD） |
| 保留数据存储器 |
48 千字节kByte (NVRAM) |
IEC 61131运行时系统
PROFINET
| 设备功能 |
PROFINET 控制器，PROFINET设备 |
| 更新速率 |
最小 1 ms (4台设备)
最小 4 ms (16个设备) |
系统要求
| 工程设计工具 |
Eclipse®
Visual Studio®
PLCnext Engineer |
Ethernet
| 空气压力（运行） |
70 kPa ... 106 kPa (最高可达海拔3000 m) |
| 空气压力（存放/运输） |
58 kPa ... 106 kPa (最高可达海拔4500 m) |
物联网功能: PROFICLOUD
Axioline
| 过程数据量 |
最大 1482 Byte (每站（总输入和输出数据）)
最大 1024 Byte (Axioline F本地总线（输出）)
最大 1024 Byte (Axioline F本地总线（输入）) |
| 可连接本地总线设备的数量 |
最大 63 (注意电流损耗) |
| 支持的功能 |
MRP FSU PROFINET控制器
MRP PROFINET设备 |
Axioline F插头
| 硬导线横截面 |
0.2 mm² ... 1.5 mm² |
| 柔性导线横截面 |
0.2 mm² ... 1.5 mm² |
Axioline F 本地总线
Industrial Cyber Security
| 标识 |
Industrial IT Security, IACS Component |
| 注意 |
Configuration: Security Profile active |
| 参考标准 |
IEC 62443-4-1:2018
PPP 15003B:2021 (IEC 62443-4-1: Full ML3 Process Profile)
IEC 62443-4-2:2019 |
极性保护; 电子
| 电位: |
Axioline F本地总线(U Bus) 的供电 |
